快充技术渐渐普及以后，许多人都已经对快充技术有所了解了。但是现在市面上各种各样的快充协议却让人眼花缭乱，大家可能比较熟悉高通的 QC 快充，而对于 USB-PD (全名“USB Power Delivery”)快充协议，可能会感到有点陌生，但是目前越来越多的手机已经开始支持这一协议并用来做为设备快速充电的功能。今天偶小觅带大家解答一下USB PD 快充协议是什么! 99961a131175a544951aabd2abf0a6cc.gif ab4b1bd0e7e0eb63ab8225b9812c0776.png

1.什么是USB PD

USB- Power Delivery(USB PD) 是目前主流的快充协议之一。是由USB-IF组织制定的一种快速充电规范。USB PD透过USB电缆和连接器增加电力输送，扩展USB应用中的电缆总线供电能力。该规范可实现更高的电压和电流，输送的功率最高可达100瓦，并可以自由的改变电力的输送方向。

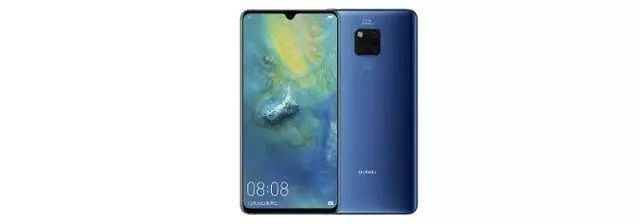

其实我们身边很多手机/笔记本早就支持USB-PD快充了，从2017年苹果的iPhone 8(Plus)、iPhone X起就开始支持USB PD快充, 不过需要自行买USB C to Lighting数据线。安卓阵营也是从2017年华为Mate 10、小米MIX 2s 起开始支持 USB PD快充。



2.USB PD和Type-C的关系

USB PD是一种快速充电协议，而Type-C则是一种新的接口规范。Type-C接口默认最大支持5V/3A，但在实现了USB PD协议以后，能够使输出功率最大支持到前文提到的100W。所以现在许多实用Type-C接口的设备都会支持USB PD协议。USB-PD 快充协议是以Type-C接口输出的，但不能说有Type-C接口就一定支持USB-PD协议快充。

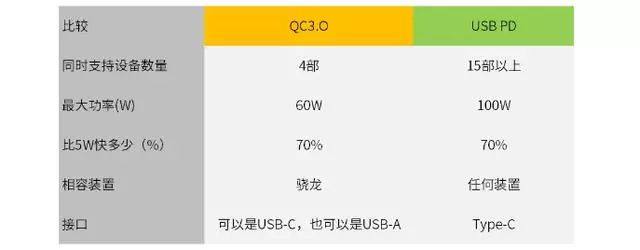

3、PD 协议快充优势明显

USB-PD 快充协议可以透过 USB 电缆和连接器增加电力的输送，扩展USB应用中的电缆总线供电能力，从而达到提高充电电压或电流的目的，并且可以自由改变电力的输送方向。

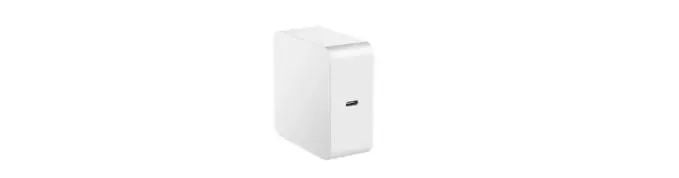

Type-C 接口默认最大支持 15W (5V/3A)，但是在实现了 USB-PD 协议以后，能够使输出功率最大支持到 100W (20V/5A)。所以现在许多实用 Type-C 接口的设备都会支持 USB PD 协议。

2a3b82bb73d6907c55286c11239d13f8.png eeba7c30f4d7f54b70bfffd09f3cca79.gif

USB PD现在已经发展到了USB PD3.0版本

在谷歌的推动下

目前USB PD已经收编了高通的QC快充协议

并获得了中国工信部的支持

有望在不久统一目前混乱的快充市场
