西门子S7-300/400硬件配置，必须了解S7-300/400的硬件知识。S7-300是模块化的中型PLC控制系统，性价比高，目前国内占有量非常大，因此学习的人也特别多。S7-400是模块化的大型PLC控制系统，与S7-300相比，它管理的信号模块更多，通讯能力更强，价格更高，占有量则比较小。这两种系统使用相同的软件，编程的方式方法也基本相同；而且在S7-400的系统中，可以通过PROFIBUS-DP总线使用S7-300的I/O从站。S7-300硬件配置过程，如图一，进行详细讲解。

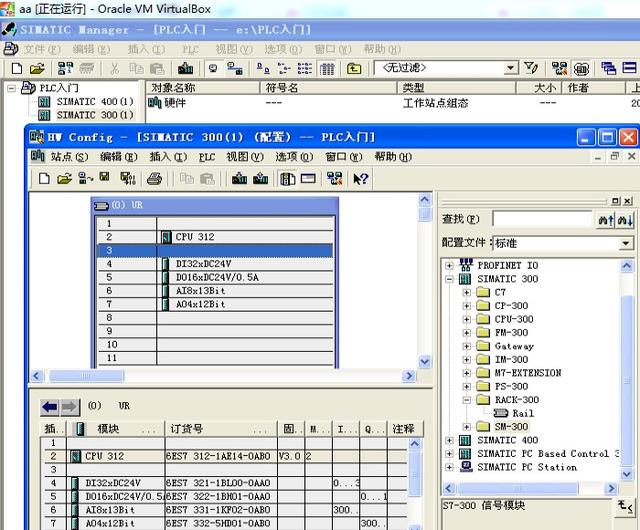

图一 S7-300硬件配置过程

1、创建了一个叫“PLC入门”的项目，存放于E:。

2、在项目中添加了两个站点，SIMATIC 300(1)和SIMATIC 400(1)，并选中SIMATIC 300(1)。

3、鼠标双击右边的“硬件”，打开应用程序——硬件配置程序“HW Config”，配置一个S7-300的站点。

4、右侧的“硬件目录”，点击“SIMATIC 300”左侧的“+”，则展开S7-300的硬件目录，其下又有10个子目录，按照配置过程中，使用的先后顺序来介绍：

4.1、RACK-300 展开后只有一个Rail，这是导轨，拖放到左上空白区域，“(0)UR”代表第一块导轨，这是一个11行(1~11)，2列的表格，左列是数字，右列叫插槽，放模块。这个表格只是一个规则，一种逻辑上的规定，1=PS-300，2=CPU-300，3=IM-300，4~11=SM-300/CP-300/FM-300。实际的安装导轨与它有别。

4.2、PS-300 电源模块，为PLC系统提供DC24V的开关电源，可以使用普通开关电源替换。可省略。

4.3、CPU-300 展开后，从上到下，CPU312~CPU319，性能递增，价格也相应增加。CPU选择时，首先考虑模块(指SM-300/CP-300/FM-300)数量，当模块数量小于等于8时，属于单机架站，CPU312可以胜任；当模块数量为9~32时，可以采用IM-300模块机架扩展，要求CPU模块支持所需的模块数量。

4.4、IM-300 是机架扩展专用模块，IM365用于双机架站，1个IM360+N个IM361用于2~4个机架。机架扩展的方案，因为扩展距离只有1米，用于信号集中的场合；否则可以使用PROFIBUS-DP总线。

4.5、FM-300 是功能模块，如数控模块等用于特殊行业。

4.6、CP-300 是通讯处理器：以太网模块、串口通讯模块、DP通讯模块等。以太网模块需要分配或新建网络，分配IP地址；串口通讯模块需要安装模块提供的软件包，然后配置通讯端口参数；DP通讯模块可以扩展PROFIBUS-DP网络，增加DP从站。

4.7、SM-300 为信号模块：又叫I/O模块。PLC的信号类型分为DI、DO、AI、AO四种，模块通常也是对应的四种，也有DI/DO和AI/AO混合的模块。图一中，选择了这四种类型信号的常用典型模块，注意订货号。I/O模块从插槽4开始，顺序往下放；系统默认给每个模块分配地址，用户可以按照自己的习惯分配地址。所谓分配地址，就是把模块的数据，映射到CPU的存储器地址上。S7-300CPU一般有1K输入映像区(I区)和1K输出映像区(Q区)。
