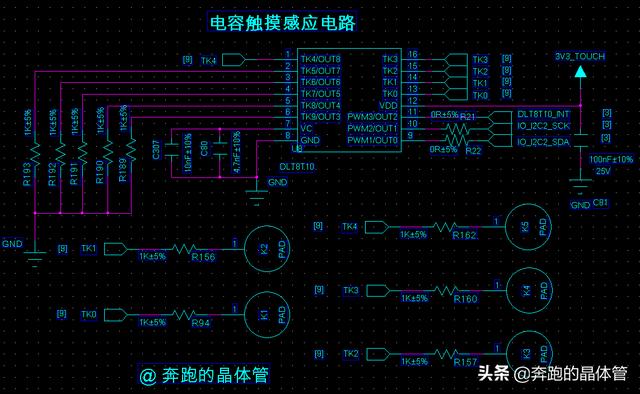

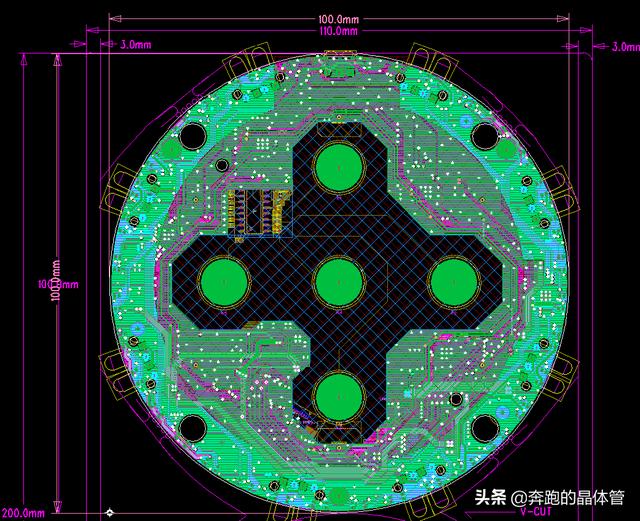

以前有做过电容触摸相关项目的例子,今天来讲一下关于电容触摸电路的设计。触摸按键用的地方挺多的,如电容屏,电磁炉面板,智能音箱,智能穿戴设备,灯具开关,小家电等。
相对实体机械按键,电容式触摸按键没有机械部件,不会磨损,寿命长,维护成本低,所以电容触摸按键的优势还是很多的。
电容触摸原理
原理不难,当没有手指靠近时,按键上由于分布电容的存在,与地之间存在静态电容,当手指靠近按键时,手指上的寄生电容耦合到原有的静态电容上,使按键对地的总电容值增大。其实很好理解,就相当于多并联了几个电容,总的电容值增大。芯片内部将变化的电容信号转化为可测量的电信号。当检测到的电信号超过阈值,则判断有按键按下。
