0x00 前言

在西弗吉尼亚州查尔斯顿举行的 SecureWV 2019 网络安全会议上，我和Peixue做了名为“详解Tor Bridge及Pluggable Transport”的 主题演讲 。 这里我们将通过两篇文章与大家分享更多细节，在第一篇文章中，我将介绍如何通过逆向工程找到Tor内置的Bridge(网桥)，以及在启用Bridge时Tor浏览器的工作方式。

0x01 Tor浏览器及Tor网络

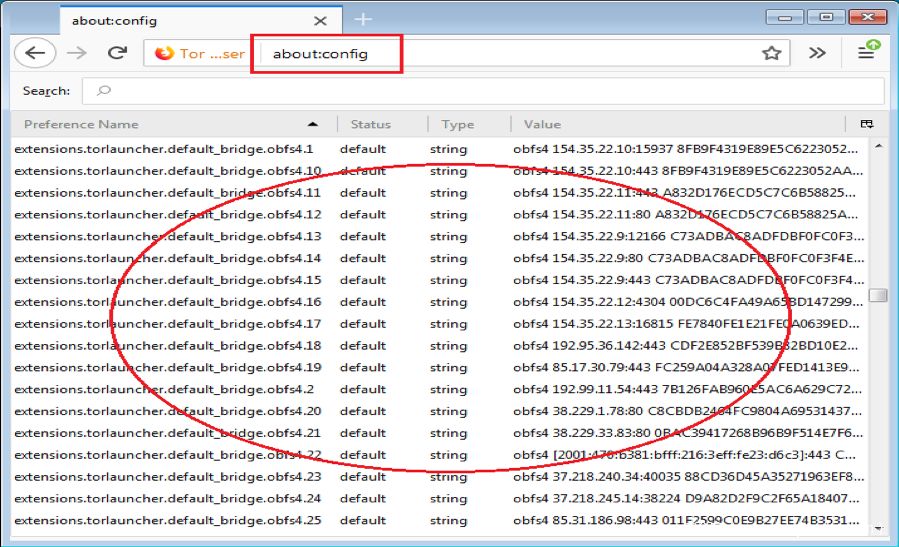

Tor浏览器 是用来提供匿名Internet连接的一款工具，可以通过Tor网络实现多层加密。 当用户使用Tor浏览器浏览网站时，真实IP地址会被Tor网络隐藏，因此目的网站永远不知道真实源IP地址。 用户可以在Tor网络上自己创建站点，域名后缀为 .onion 。 通过这种方式，只有Tor浏览器能够访问该站点，并且没有人知道站点的真实IP地址。 这也是勒索软件犯罪分子要求受害者通过Tor浏览器访问 .onion 网站上付款页面的原因之一。 Tor项目团队也知道这一点，在项目博客中明确指出“Tor已经被滥用于犯罪场景中”。 Tor浏览器是基于 Mozilla Firefox 的一个开源项目，我们可以从官网下载源代码。 Tor网络是一个全球overlay网络，由数千个自愿加入的中继节点所组成。 该网络有两种中继节点： 普通中继节点以及bridge中继节点。 普通中继节点可以通过Tor主目录查看，网络传感器可以轻松识别并阻止到普通中继节点的连接。 bridge的信息在Firefox的配置文件中定义，因此我们可以在Tor浏览器的地址栏中输入 about:config 中显示该信息，如图1所示： 图1. 在Tor浏览器中显示配置信息 然而，bridge中继节点并没有在Tor主目录中显示，这意味着传感器无法轻松阻止到这类节点的连接。 在本文中，我将介绍如何利用Tor浏览器的内置功能来寻找这类bridge及中继节点。 为了在Tor浏览器中使用bridge中继，我们可以采用两种方式。 Tor浏览器内置了一些bridge供用户选择。 如果内置的bridge无法正常工作，用户可以从Tor网络设置中获取更多bridge。 用户可以访问 https://bridges.torproject.org/ ，或者向 bridges@bridges.torproject.org 发送邮件来获取该信息。

0x02 实验环境

我们的实验环境如下所示：

• Windows 7 32-bit SP1
• Tor浏览器8.0
• TorLauncher 0.2.16.3(扩展)
• Torbutton 2.0.6(扩展)

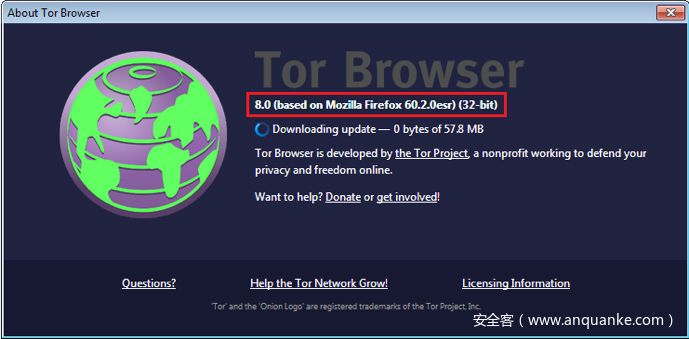

所使用的Tor浏览器版本信息如下： 图2. Tor浏览器版本信息 在分析过程中，Tor浏览器推出了一个新版本(2019年10月22日)： Tor浏览器9.0版，大家可以阅读本文附录了解更多信息。

0x03 使用内置Bridge运行Tor浏览器

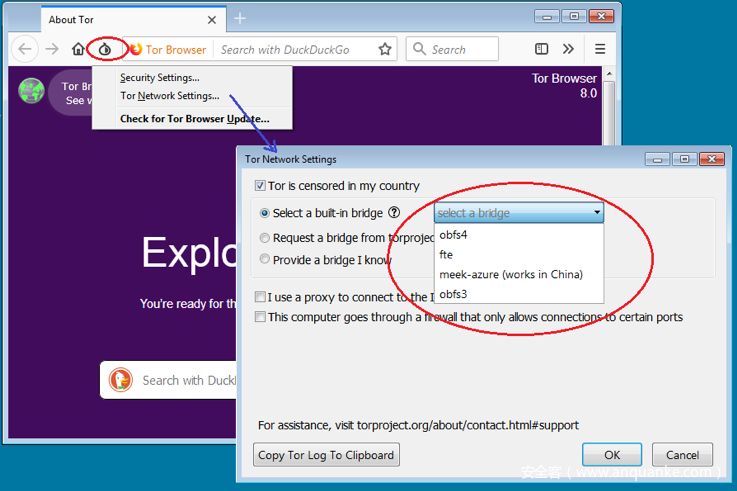

我分析的Tor浏览器提供了4种bridge： obfs4 、 fte 、 meek-azure 以及 obfs3 ，这些bridge称为“Pluggable Transpoort”(可插拔传输器)，具体设置如图3所示： 图3. 在Tor网络设置页面选择使用内置bridge Tor官网强烈推荐使用 Obfs4  Bridge，下文所有分析工作都基于这种bridge开展。 当Tor浏览器建立 obfs4 连接时，我分析了通信流量，发现TCP会话由 obfs4proxy.exe 创建，该进程是bridge客户端进程。 使用 obfs4 启动Tor浏览器时的进程依赖情况如图4所示，其中 firefox.ex 启动 tor.exe ，后者随后启动 obfs4proxy.exe 。 obfs4proxy.exe 进程位于 Tor_installation_folder\Browser\TorBrowser\Tor\PluggableTransports 路径中，一开始我认为内置的 obfs4  bridge应该硬编码在 obfs4proxy.exe 进程中。 图4. 使用 obfs4  bridge的进程树

0x04 分析obfs4proxy.exe进程

启动调试器，attach到 obfs4proxy.exe ，然后在 connect  API上设置断点，该API通常用来创建TCP连接。 通常情况下，通过逆向工程我们可以通过该API快速找到IP地址及端口。 然而当连接到我们创建的 obfs4  bridge时，断点从来没被触发过。 进一步分析 obfs4proxy.exe 进程后，我发现该进程实际使用的是来自 mswsock.dll 的另一个API： MSAFD_ConnectEx 。 图5. 调用 MSAFD_ConnectEx  API 如图5所示， obfs4proxy.exe 即将调用 mswsock.MSAFD_ConnectEx() 来与内置 obfs4  bridge建立TCP连接，使用的IP地址及端口为 192.95.36.142:443 。 该函数的第二个参数为指向 sockaddr_in 结构变体的一个指针，其中包含待连接的IP地址及端口信息。 随后，该函数会调用 WSASend 及 WSARecv 来与 obfs4  bridge通信
