昨天，有设计师问到，如何用 PPT 绘制胖圆角三角形。
考虑到这是基础鼠绘技巧，而鼠绘又是很多动画与定制项目的基础。
所以，今天给大家分享一下绘制的思路，以后好空手造素材。
相信我，这是很多收费课程里都没有的内容，花 5 分钟看完，你的 PPT 鼠绘水平立马上一个台阶。

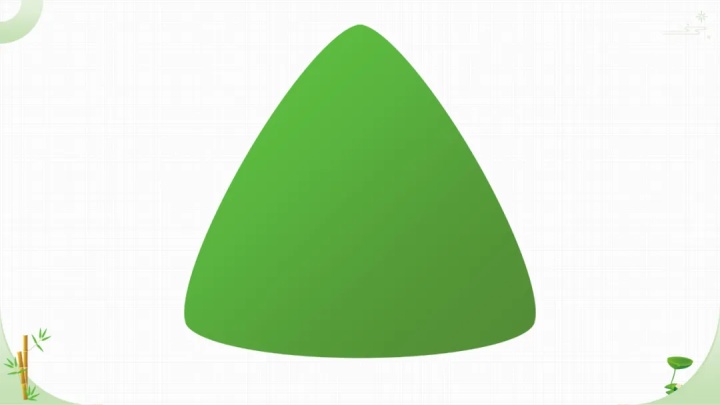

先看一下，胖圆角三角形长啥样：
思考思考，如果是你的话，会如何绘制呢？
在弄懂胖圆角三角形之前，咱们先弄明白，圆角三角形如何绘制。
在 PPT 的自带形状中，只有圆角矩形，没有圆角三角形。

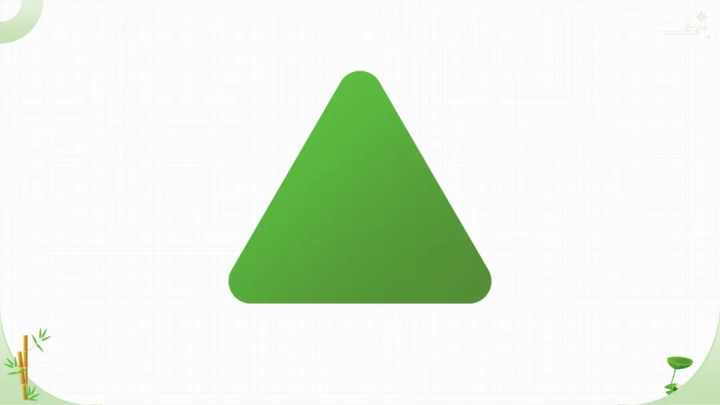

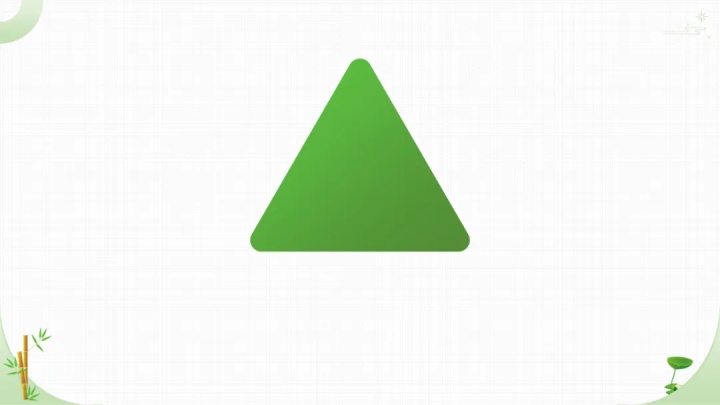

那如何绘制下图这种，圆角三角形呢？
这里教大家 3 种方法

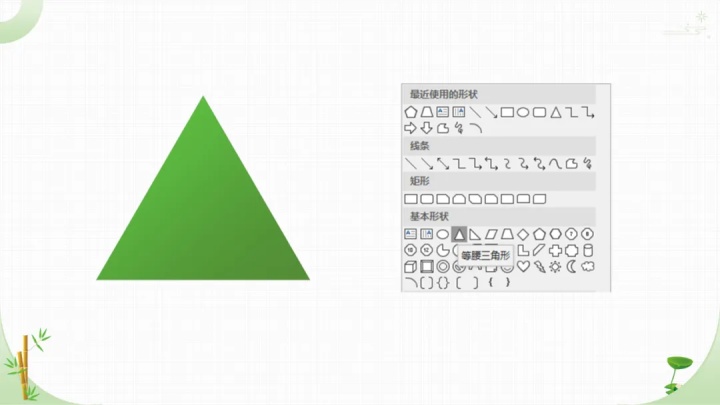

第一种方法，选择基本形状中的等腰三角形。

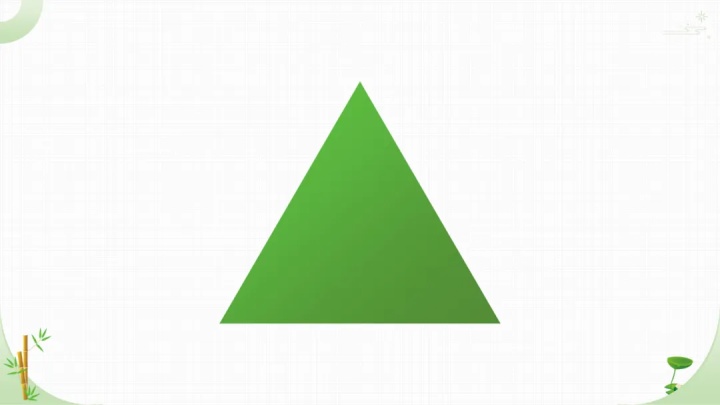

按住 Shift 进行绘制，得到一个正三角形。

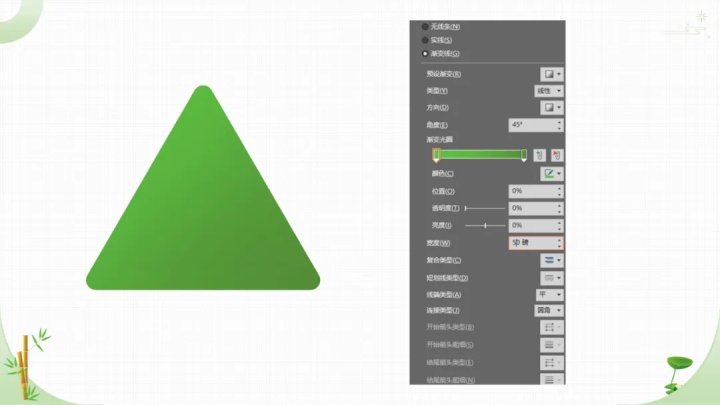

之后，选中正三角形，添加线条填充，将线条的连接类型改成圆角。
我们可以通过改变线条的粗细，来控制圆角的大小。
这种方法的优点，是可以快速得到圆角三角形，而且可以任意修改圆角大小。
但是缺点也很明显，这是假圆角三角形，不方便进行布尔运算。
而且缩放后，还需要再次调整线条的粗细。
第二种方法，使用圆角矩形进行拼接。
首先，我们绘制一个圆角矩形，把黄点拉到最右边，使两侧变成半圆。

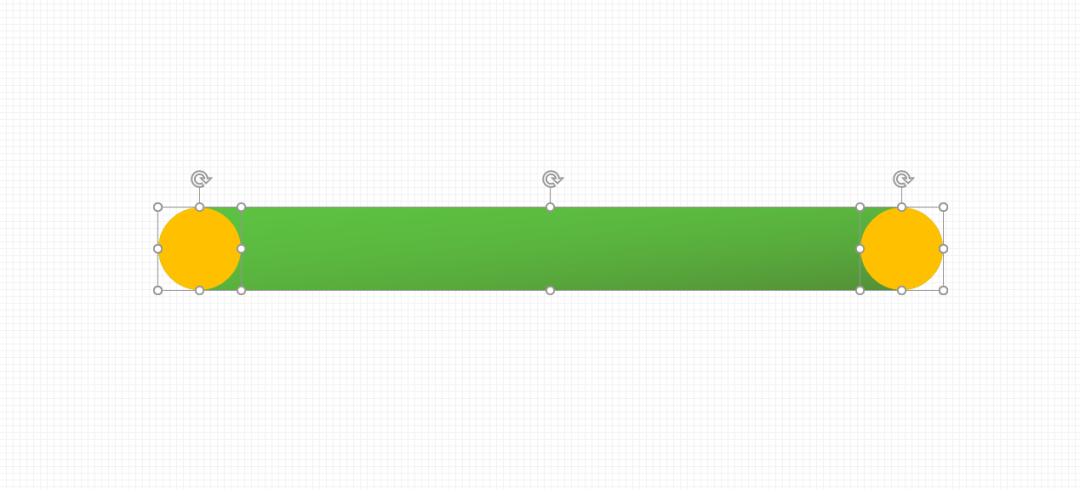

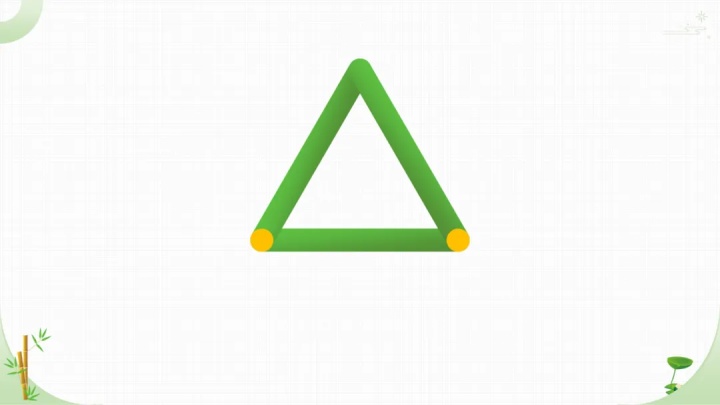

再绘制两个等高的正圆，与圆角矩形的两侧对齐：

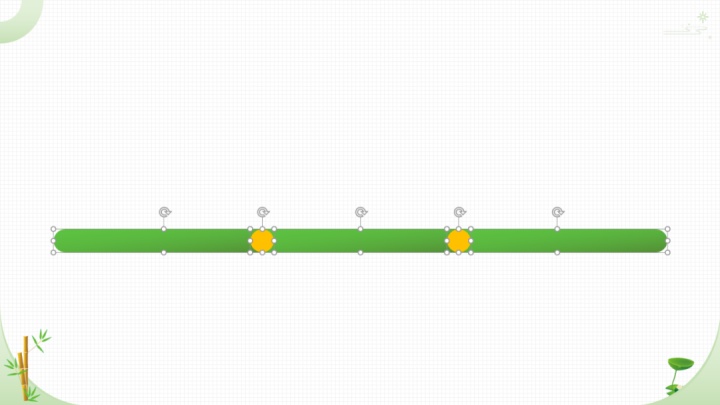

之后，我们横向复制两个圆角矩形，使两个正圆与他们刚好内切。
这一步的目的，是为了方便后面进行角度旋转。

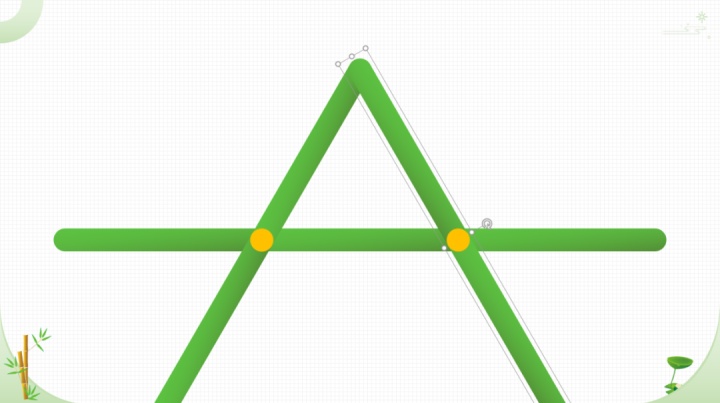

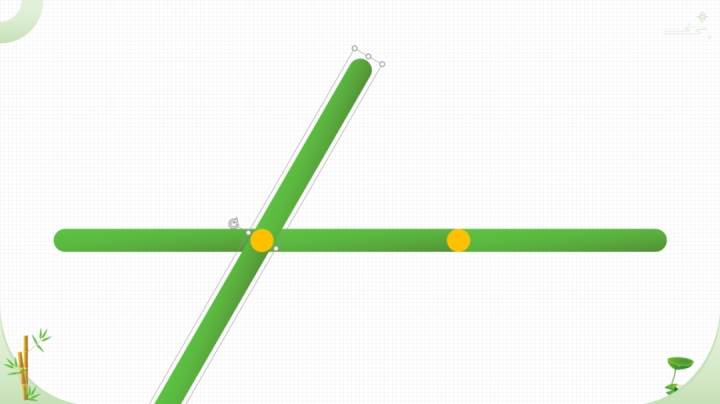

选中左侧与中间的圆角矩形，原位复制一份，组合起来，再逆时针旋转 60 度。
同理，将中间和右侧的圆角矩形，组合后顺时针旋转 60 度。
旋转的时候，可以按住 Shift 键，这样每旋转 15 度都能感觉到。
接下来，取消所有组合，把四周多余的圆角矩形删掉：

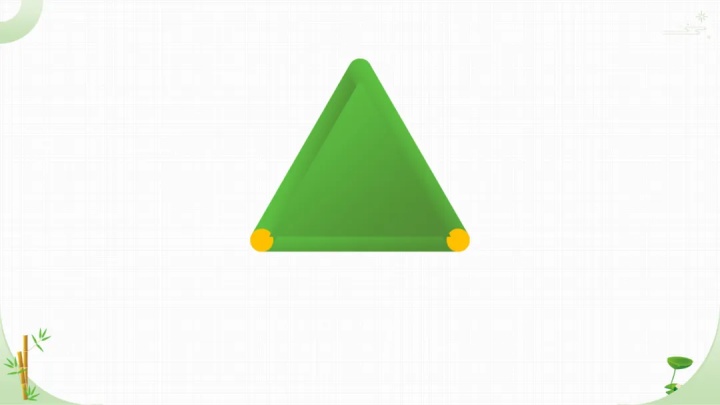

再在中间的空白位置，绘制一个正三角形遮住。

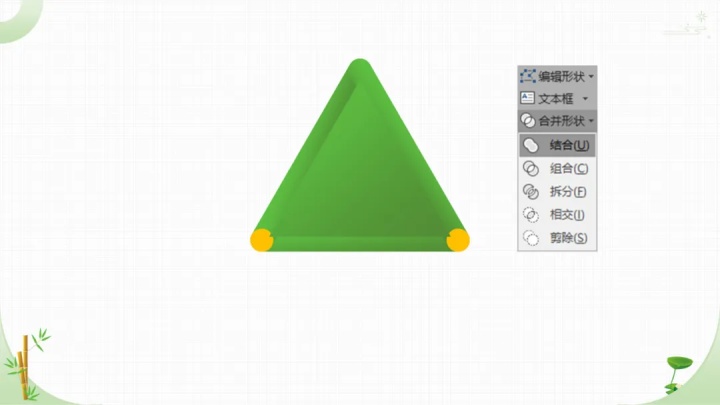

之后全选所有形状，使用合并形状-结合，就可以得到圆角三角形了。
上面的操作看起来会比较麻烦，因为我用的是标准作图方法。
如果要快速绘制的话，直接用圆角矩形旋转后，手动对齐也行。
这种绘制方法的优点，是可以任意缩放大小。
缺点就是画起来比较麻烦，圆角的大小受圆角矩形的高度影响，不方便修改控制。

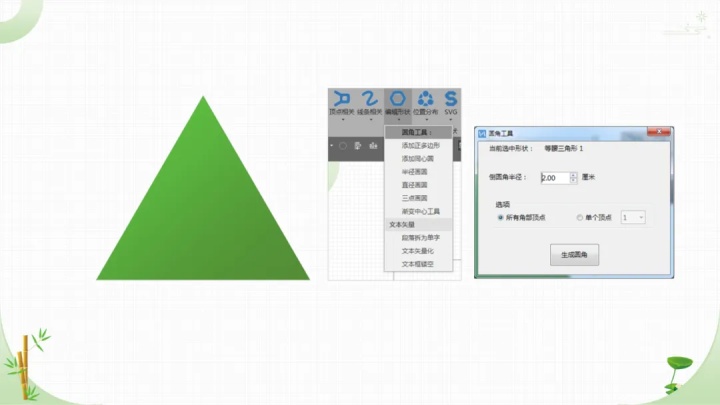

第三种方法，使用英豪插件快速调整。
依旧是先绘制一个正三角形：

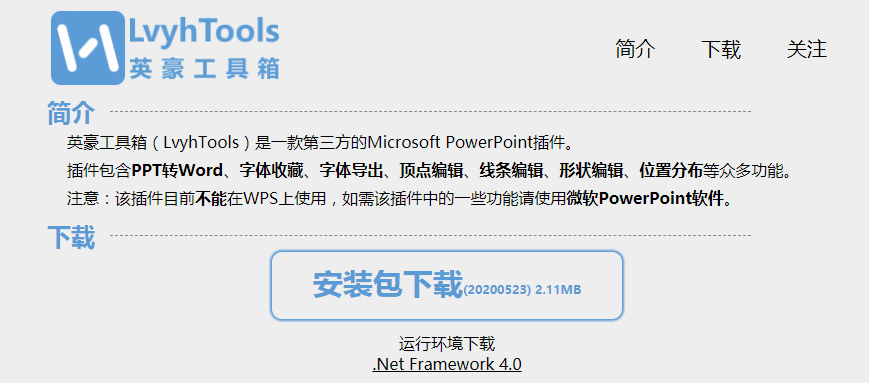

之后，我们需要用到一款 PPT 插件，英豪插件。

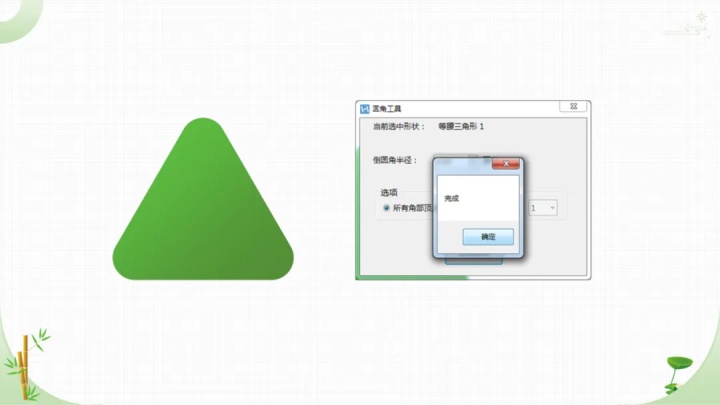

选中三角形，点击 编辑形状-圆角工具，设置倒圆角半径为一定的数值。
点击确定与完成后，就得到一个圆角三角形了。
使用插件的方法，是最快速最实用的，而且圆角的大小可以随意修改。
以上，就是绘制圆角三角形的 3 种方法。
同样的思路，也可以拓展开，用来绘制其他圆角正多边形。
有了基础，你再思考一下：如何去绘制胖圆角三角形呢？
是不是有想法了？

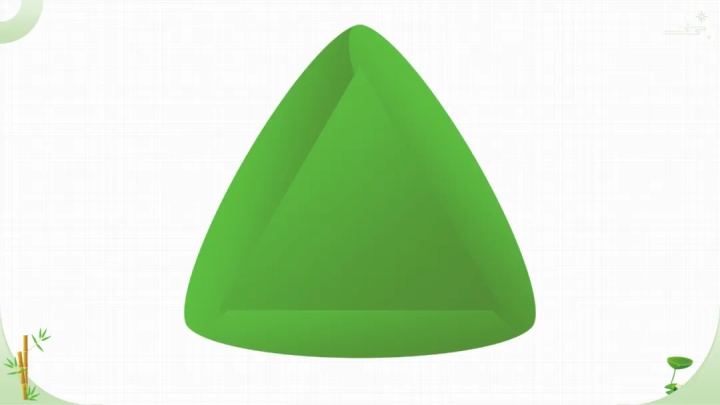

第一种方法，形状拼接法用起来，先来 3 个椭圆摆好。
再画一个正三角形，把中间遮住。
全选所有形状，布尔运算结合成一个，搞定！
怎么样，有没有觉得事情简单了起来？
等等，像这么牛逼的操作方法，我还有 3 种！

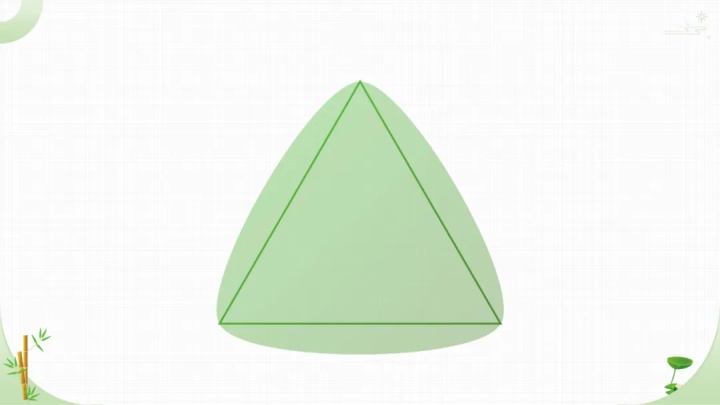

第二种方法，曲线绕边绘制法。

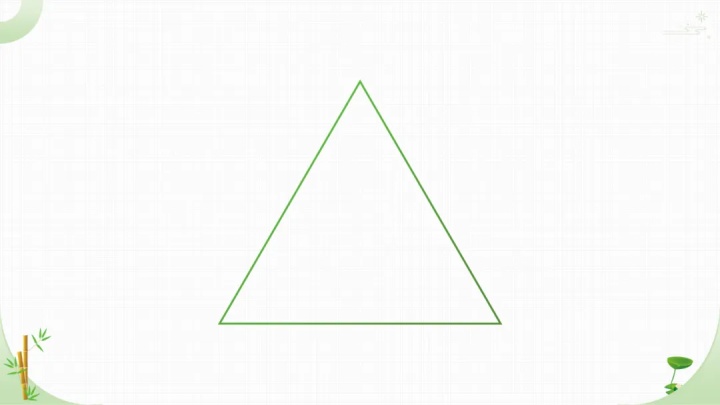

首先，先画一个正三角形，为了方便操作，去掉填充只保留线条。

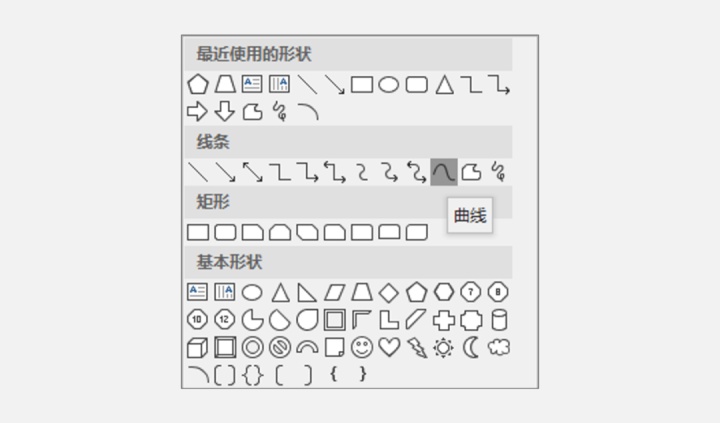

之后，在形状绘制里，选择曲线。

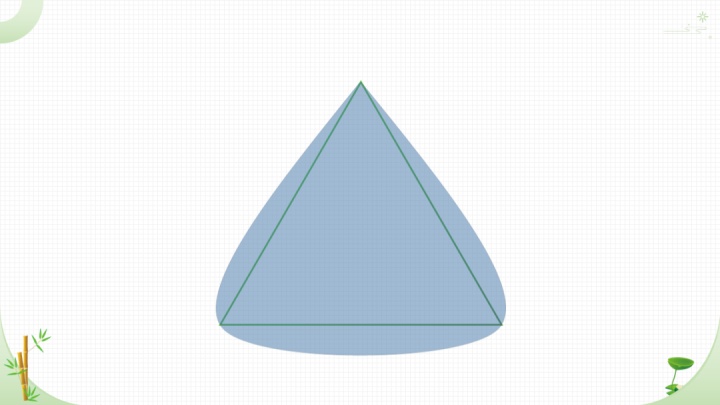

依次在三角形的 3 个顶点，点击进行绘制：
最终形成闭合的形状时，它就变成了胖圆角三角形。
用这种方法绘制，同样非常快速，但是和拼接法一样，有个缺点。
缺点就是圆角与形变的弧度，无法控制，都是自动生成的。
第三种方法，编辑形状顶点。
同样，还是先绘制一个正三角形。
选中正三角形，点击 编辑形状-编辑顶点，并选择其中一个顶点。
这时候，会发现顶点的两侧，各有一个控制手柄。

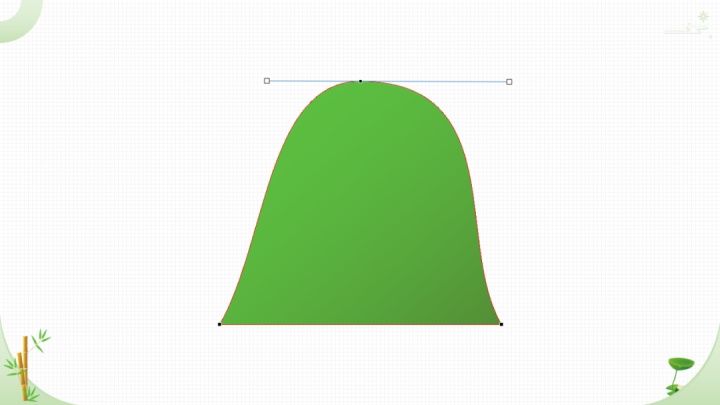

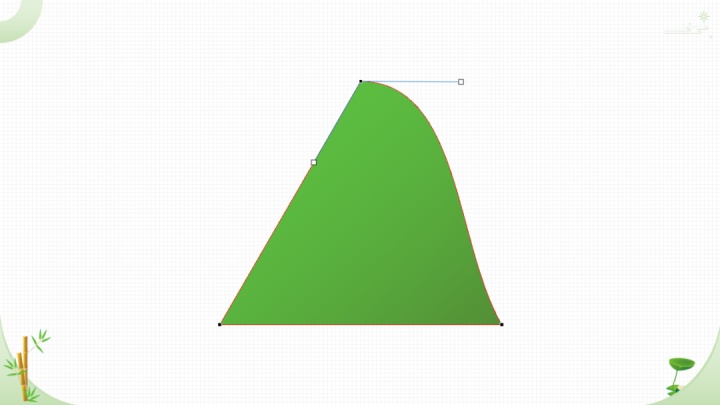

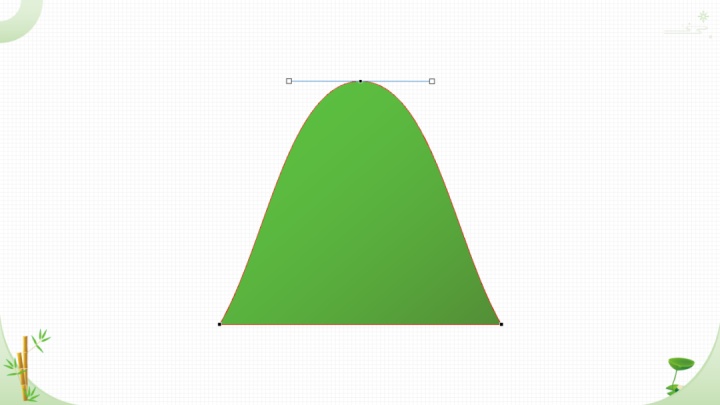

我们按住 Shift 不放，拖动其中一个控制手柄到下图位置：
这时候两个控制手柄，是在一条直线上的，而且长度一致。

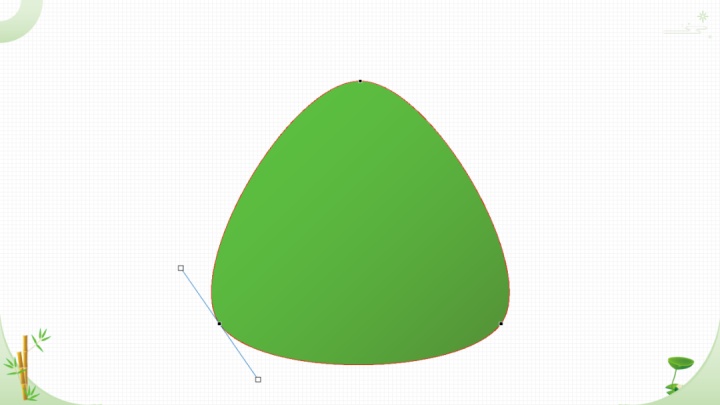

按相同的思路，调整剩下的两个顶点的控制手柄，就可以得到胖圆角三角形了。
但是，这种绘制方法并不严谨。
首先是 3 个顶点的控制手柄，它们的长度并不一致。
其次，控制手柄的角度无法控制刚好 60 度，所以绘制得到的图形，并不是对称的胖圆角三角形。
好处就是绘制简单，而且弧度可以自己控制。
讲到这，正好拓展一下，顶点编辑的技巧。
按住 Shift 不放，拖动控制手柄，是模拟平滑顶点，这时候两个控制手柄在一条线上，而且长度相等。
按住 Ctrl 不放，拖动控制手柄，是模拟直线顶点，这时候两个控制手柄在一条线上，但是手柄的长度不相等。
按住 Alt 不放，拖动控制手柄，是模拟角部顶点，这时候两个控制手柄不在一条线上，而且长度也可以任意调整。
掌握上面的操作技巧，可以让你在鼠绘时，随心所欲的编辑顶点。
第四种方法，使用英豪插件快速生成。
不用多说，还是先绘制一个正三角形。

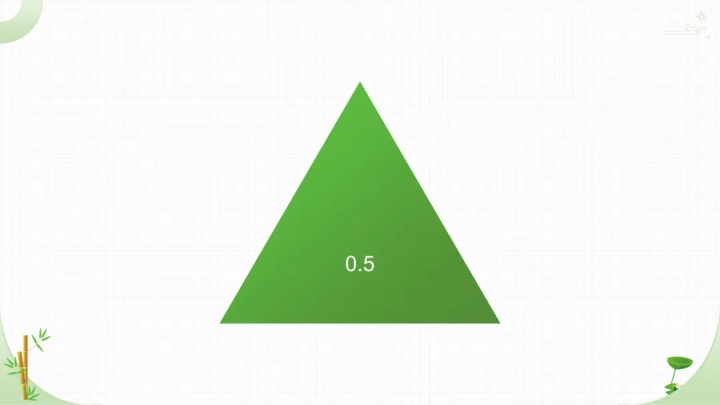

然后我们在三角形中，输入文字 0.5

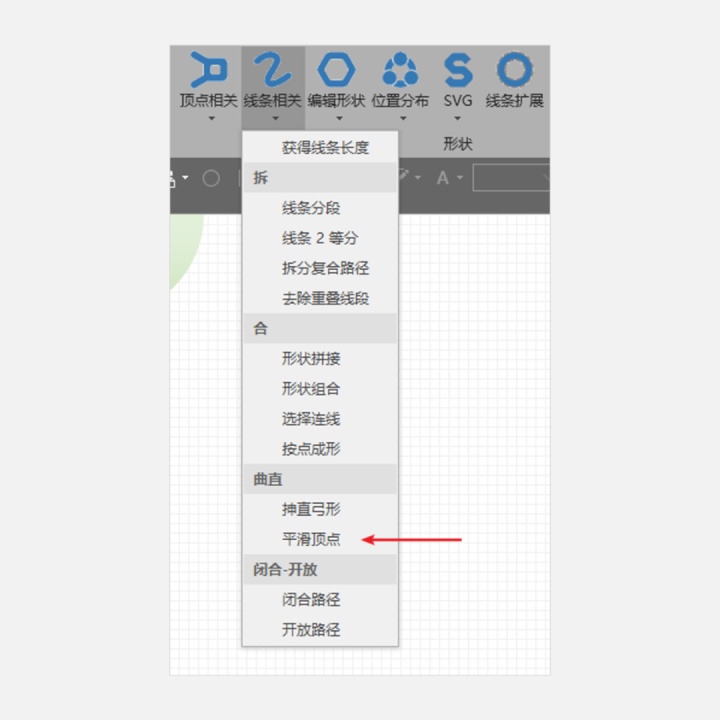

选中三角形，打开英豪插件，点击 线条相关-曲直-平滑顶点

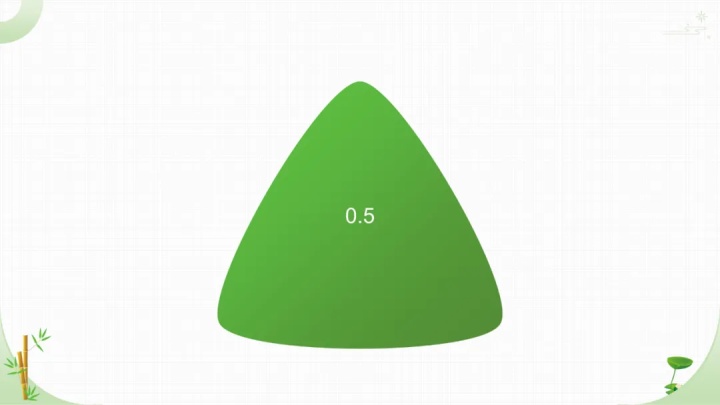

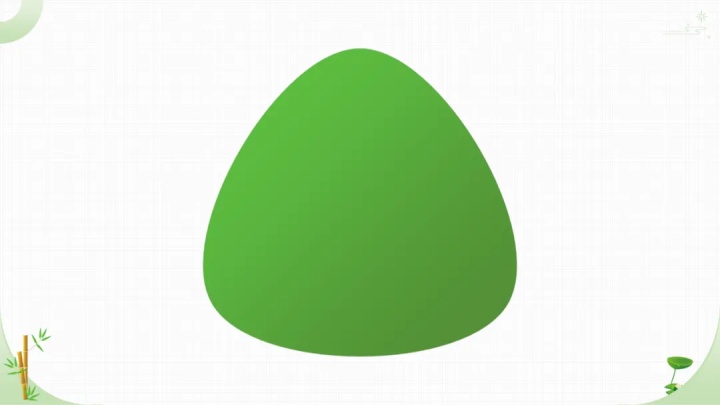

点击确定后，就得到了胖圆角三角形：
形状里面的数字，就是用来控制弧度大小的。
插件的方法，简单快速标准，而且弧度可控，最为推荐。

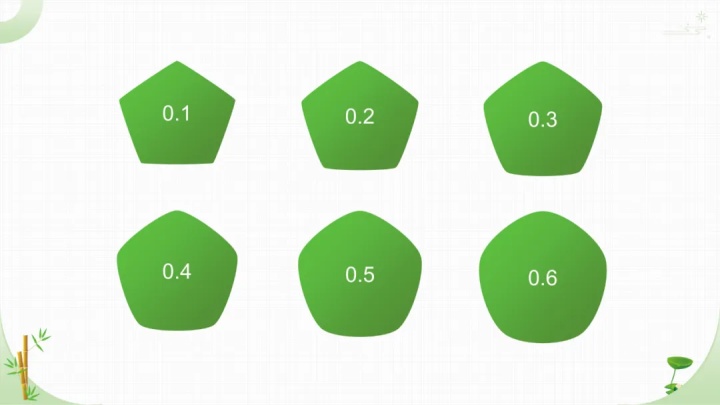

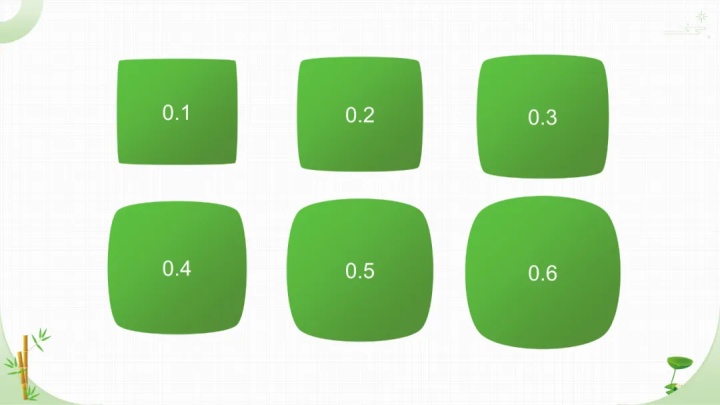

思路拓展一下，也可以用来绘制其他胖多边形。
以上，就是绘制胖圆角三角形的 4 种方法。
咋样，以前是不是没见过这么玩的，是不是一学就会！
不过，这些只是 PPT 鼠绘的基础操作，基础熟练了之后，就可以去绘制各种素材了。

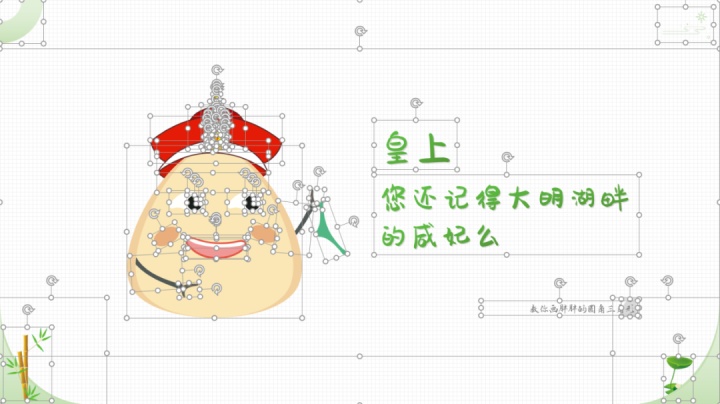

比如本文头图里面的皇上，就是我用 PPT 绘制的：
皇上的身体，刚好就是胖圆角三角形。
当然，胖圆角三角形，绝不仅仅是用来练鼠绘。
这种非自带的形状，用在 PPT 页面中，非常有设计感。

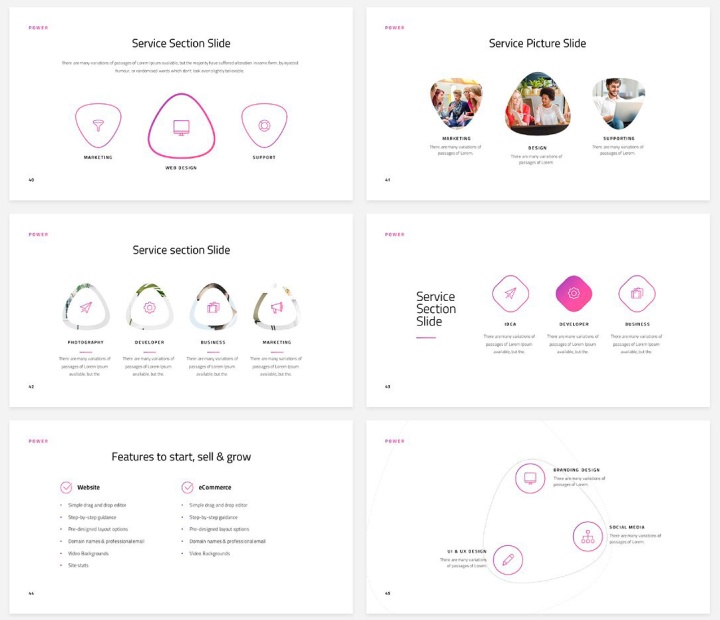

比如下面这套，2017 年的模板作品，就用到了这种形状，我猜有不少人见过：

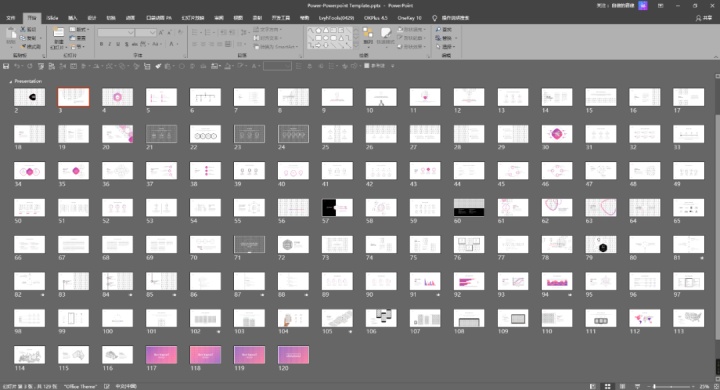

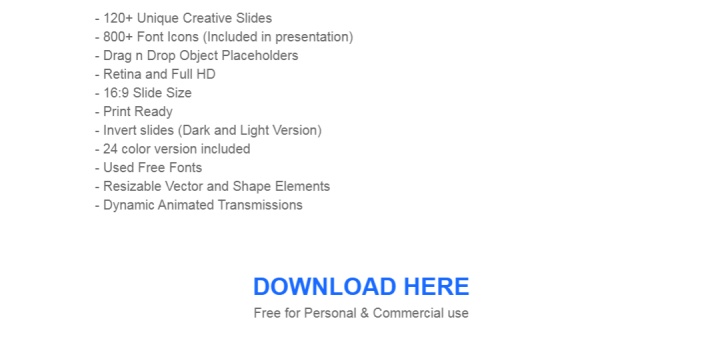

这套模板一共有 120+ 页，质量非常高，而且可以商用。

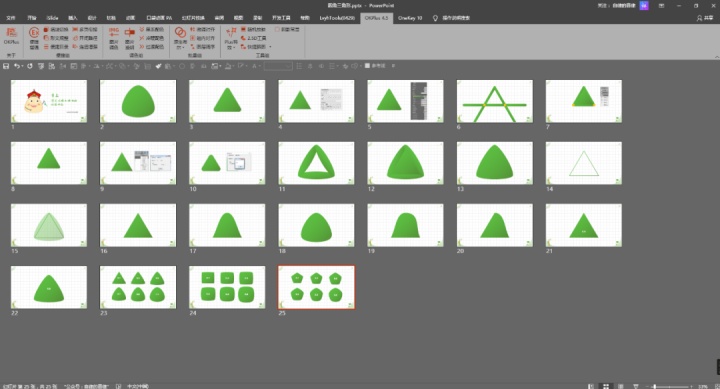

我把它和本文的教程源文件，打包到一起了。
如果感兴趣，可以到资源专辑自取。
