目标

• 抓取移动端项目的前端页面和后台的交互数据，对请求信息和响应内容进行分析。
  • 普通手机 APP 的前端页面和后台一般是通过 HTTP 请求进行交互。
  • 微信小程序的前端页面和后台一般是通过 HTTPS 请求进行交互。

教程

一、安装 Charles

在官方网站下载最新的安装包，然后点击运行，在弹出的安装向导中，根据提示进行操作即可顺利完成安装。过程很简单，所以这里进行不详细介绍。当前最新的版本是 charles-proxy-4.2.7-win64.msi 。

二、Charles 简介

（1）Charles 欢迎页面

运行 Charles 之后，默认打开的欢迎页如下图所示：

（2）基础功能按钮

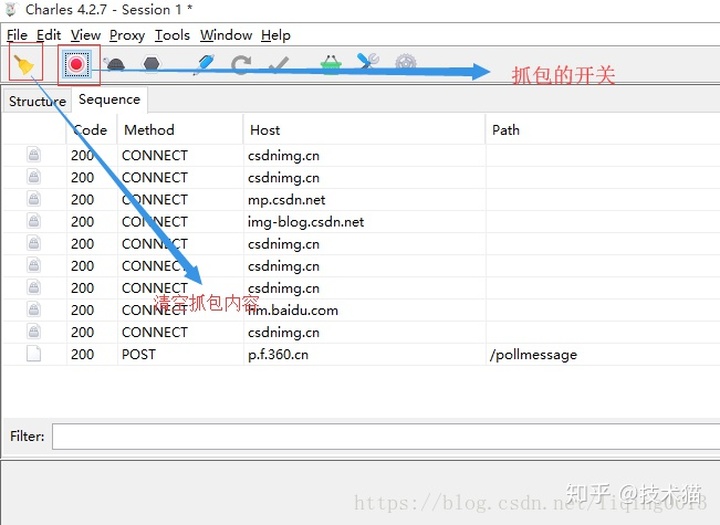

需要关注两个按钮：清空抓包内容按钮和抓包开关按钮：

（3）抓包内容显示方式

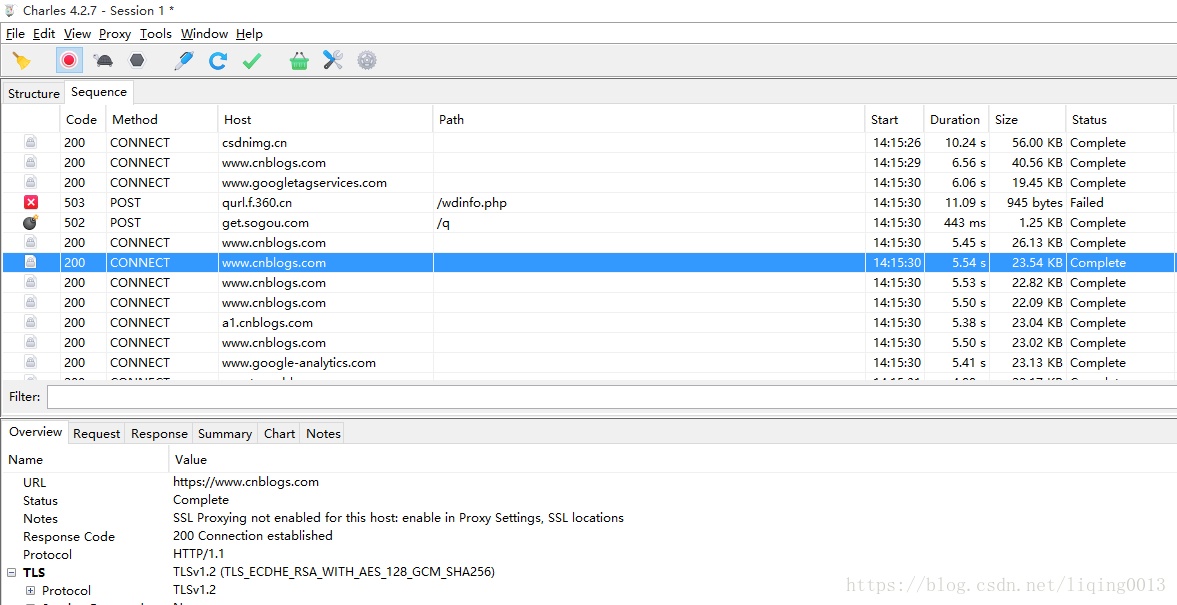

Sequence 形式。可以看到全部请求，默认以数据请求的顺序来显示，最新的请求显示在最下面。如下图所示：

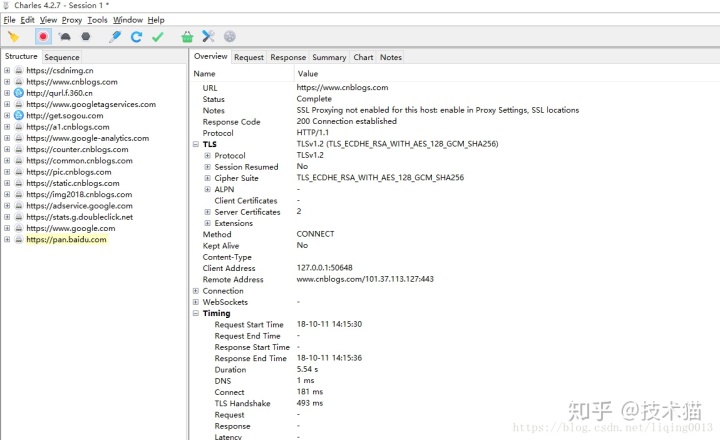

Structure 形式。可以很清晰的看到请求的数据结构，请求信息根据域名划分。具体如下图所示：

（4）过滤抓包内容

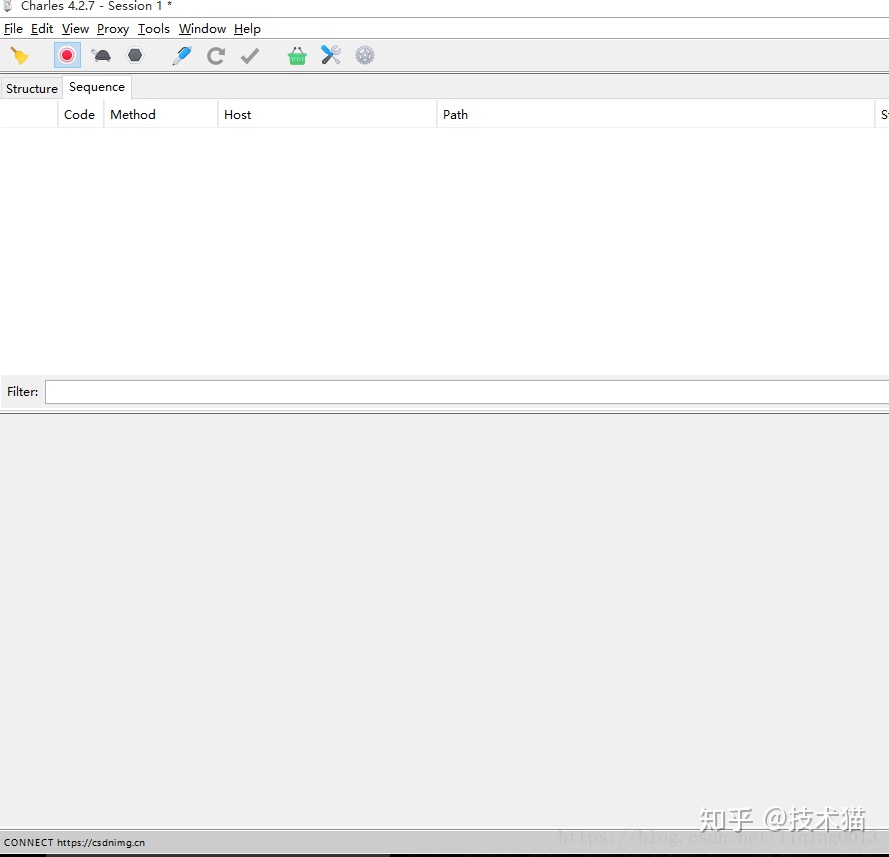

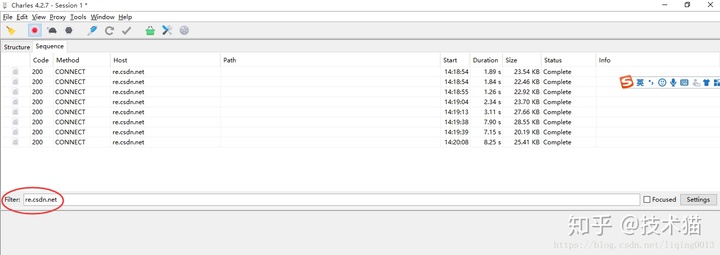

通过 filter 框 进行过滤（推荐使用）。不管是Sequence 还是 Structure 显示方式，都可以通过下方的 filter 框进行过滤：

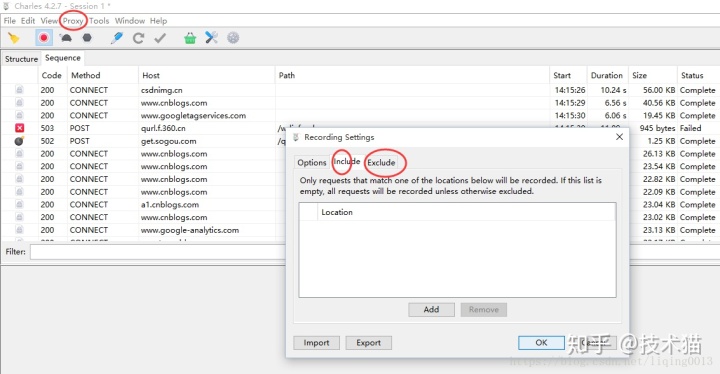

通过 Recording Settings 设置过滤条件。具体如下图：

三、手机配置 Charles 代理

需要手机和运行 Charles 的电脑在同一个局域网内。

启动 Charles，点击 Proxy-Proxy Settings，查看代理端口：

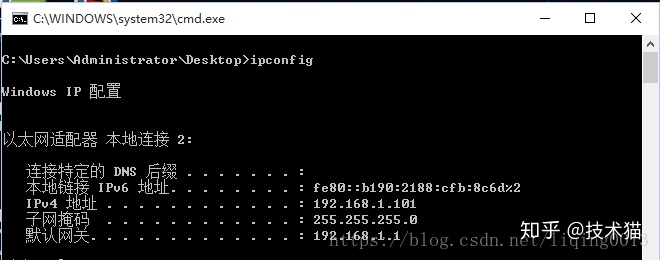

在命令提示符窗口，执行 ipconfig ，查看电脑的IP：

在手机连接的 WLAN 中，设置代理信息。从前两步中，可以看到Charles 的代理端口为 8888，电脑IP为 192.168.1.101。

四、解决配置 Charles 代理之后手机无法上网的问题

如果代理配置完成之后，出现手机无法上网的情况。

需要检查下面几个地方：

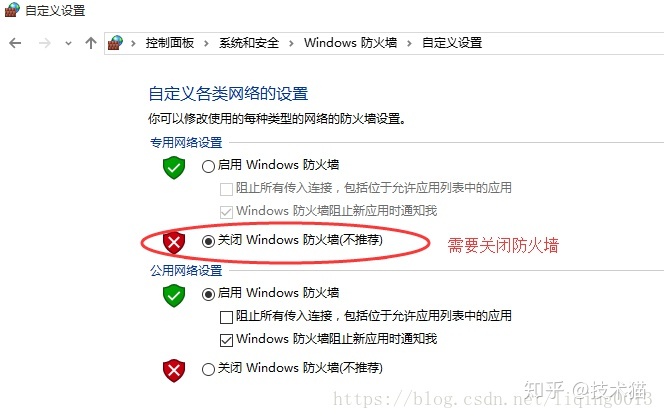

检查防火窗。我用的是 win 10 。

检查 Charles 黑白名单。如果没有特别需要可以关闭黑白名单功能。

五、手机 APP 抓包

（1）对 “花生地铁” APP 进行抓包。

打开 花生地铁 APP（广州的朋友应该都用过吧）：

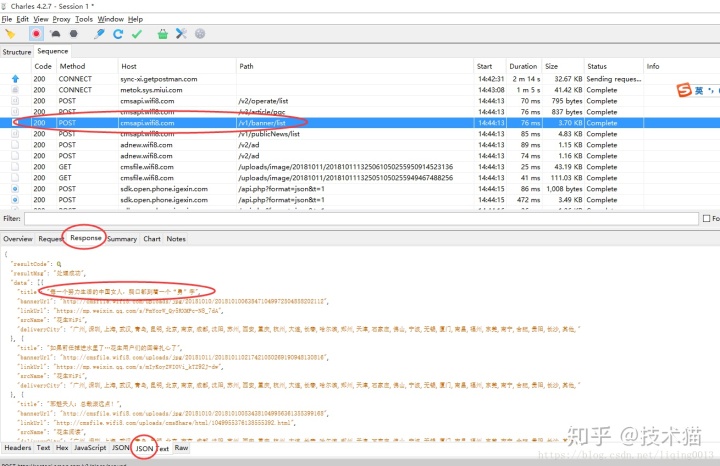

查看抓包内容：

六、微信小程序抓包

（1）安装 SSL 证书

由于微信小程序的前端页面和后台交互，基本上都是基于 HTTPS ，所以需要先安装 SSL 证书。

1、Charles 上安装 SSL 证书

通过 Help->SSL Proxying->Install Charles Root Certificate 打开证书安装窗口：

根据安装向导的提示，全部采用默认的选项，最后完成安装：

2、手机安装 SSL 证书

Charles 建议的安装方法。

通过 Help->SSL Proxying->Install Charles Root Certificate On a mobile device ，可以看到以下提示：

根据提示，应该进行如下操作：

手机配置 Charles 代理。上面已经介绍，这里不再赘述。

在手机浏览上访问：Charles Web Debugging Proxy • SSL CA Certificate installation ，下载并安装证书。

遗憾的是，有些品牌的手机，比如小米手机，不支持通过 getssl.crt 安装证书。

其他方法。

如果上面的方法不能成功安装证书，可以在电脑浏览器上访问 Charles Web Debugging Proxy • SSL CA Certificate installation charles-proxy-ssl-proxying-certificate.pem，并传手机上进行安装。

在手机中，把文件的后缀名改成 .crt:

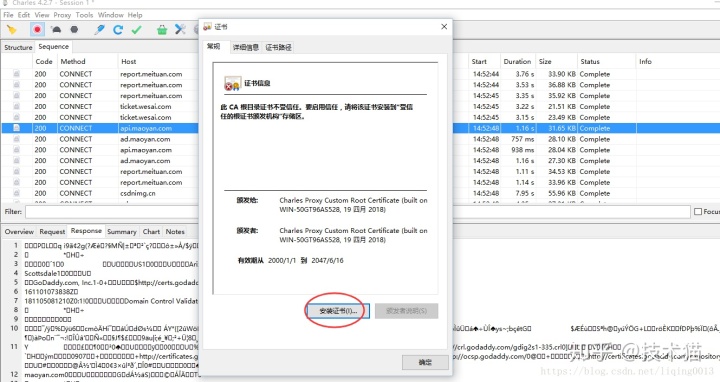

点击 .crt 文件，进行证书安装：

安装完成之后，在系统安全-加密与凭据-信任的凭据中，可以看到刚刚安装的证书：

（2）配置 Charles 的 SSL

通过 Proxy-SSL Proxy Settings 打开窗口：

在弹出的窗口中，选择 Enable SSL Proxy，并设置要代理的域名。本示例是要对微信小程序“猫眼电影”抓包，所以配置了 api.maoyan.com 和 ad.maoyan.com。

如果要匹配的域名比较多，配置麻烦，可以不填域名和端口内容，直接点击OK

（3）对微信小程序“猫眼电影”进行抓包

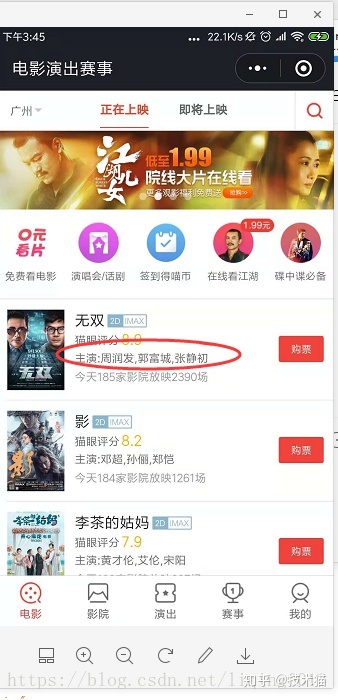

在微信钱包-第三方服务中，打开“猫眼电影”。

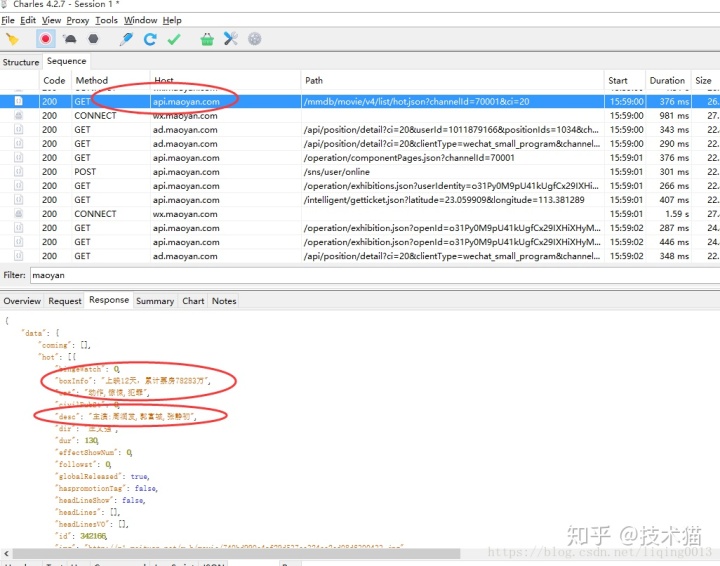

查看 Charles 中的抓包情况：

总结

一个精简的 Charles 教程到此结束。

对互联网技术感兴趣的朋友们如果有不明白的地方可以＋ VX ： nieyunxuan，或者看我头像与我交流

最后祝大家工作顺利。
