两个构件的重合点_3.9线路重合闸的前加速、后加速

3.9.1重合闸前加速保护

当线路上发生故障时，靠近电源侧的保护无选择性地瞬时动作于跳闸，之后进行重合闸。

重合后继电保护装置才按照整定的动作时限配合动作，这样的设置称作重合闸的前加速。

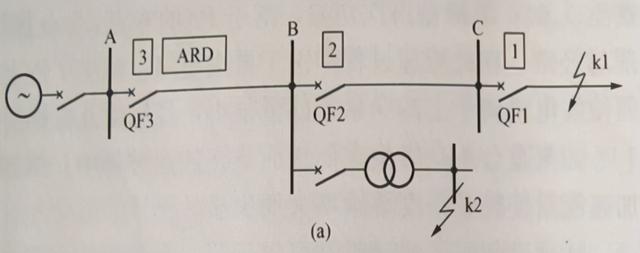

无论是线路末端k1短路，还是其它任一线路的k2短路，A处设置的过流保护都可以瞬时切除故障。如果是瞬时性故障，A断路器重合后立即恢复供电。如果是永久性故障，重合后A、B、C断路器过流保护再按照整定时间进行动作。

牺牲了继电保护的选择性，如果在远处k1或k2点发生短路故障，QF3断路器非选择性瞬时跳闸，将造成B、C两个变电站全停。

3.9.2重合闸前加速保护的优缺点

3.9.2.1优点

1、能快速切除瞬时性故障。

2、可能使瞬时性故障发展为永久性故障的过程停止。

3、使用的设备少，只需要配置一套重合闸，简单经济。

3.9.2.2缺点

1、前加速方式第一次跳闸虽然迅速，但是牺牲了继电保护的选择性，使故障影响的范围增大。

2、断路器工作条件恶劣，动作次数增加。

3、重合于永久性故障时，切除故障的时间会增加。

4、若重合闸装置或断路器拒绝合闸，停电范围会扩大。

3.9.3重合闸后加速

后加速就是当线路第一次故障时，保护选择性动作然后进行重合闸。如果重合于永久性故障，则断路器合闸后不带时限加速跳开断路器。

如图，k1点发生故障，1处的继电保护直接将开关跳开，跳开后重合闸，如果重合于瞬时性故障，线路恢复正常运行，如果重合于永久性故障，1处的断路器QF1将加速跳开。

如果k1点短路，若C保护或断路器拒动，则由B保护的II段或III段延时动作，随后B断路器重合。如果是永久性故障，那么B保护装置加速切除故障。

后加速方式广泛应用于10kV以上电压等级。

3.9.4重合闸后加速的优缺点

3.9.4.1优点

1、第一次有选择性的切除故障，不扩大停电范围。

2、保证永久性故障能加速切除，并保证了继电保护的选择性。

3、不受网络结构和负荷条件的限制。

3.9.4.2缺点

1、每个断路器都要安装一套重合闸装置，增加投资。

2、第一次切除故障可能带有延时。
