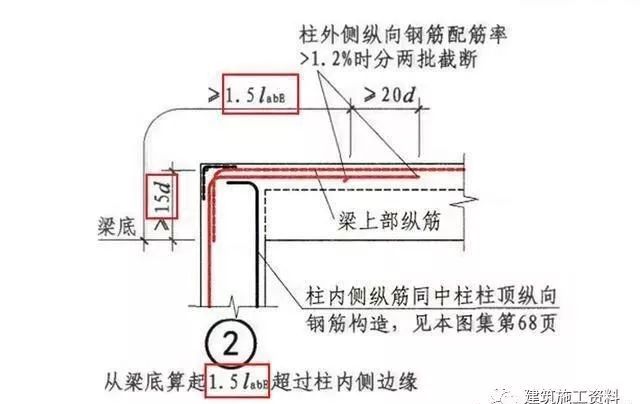

16G101-1第67页

如上图,红框中的二组数据:15d，1.5LabE。

这个d是什么意思呢？1.5LabE又是什么意思呢？

这就是钢筋锚固长度计算的相关知识。

本文为【建筑圈】原创自编【简说16G101】的一部分，后期陆续更新！欢迎关注【建筑圈】

文末会有简单方法，计算超方便简单。

一、d是什么？

d就是钢筋直径，建筑工程常用的钢筋直径8、10、12、14、16、18、20、22、25……这几种。

它们又根据强度不同分为HPB300、HRB335、HRB400、HRB500、HRBF400、HRBF500几个种类。

二，锚固长度是什么？

“锚固长度”就是钢筋混凝土结构中，梁、板、柱、墙等结构构件的受力钢筋，伸入支座和基础中的长度。

简单来说，就是钢筋插入支座的长度。

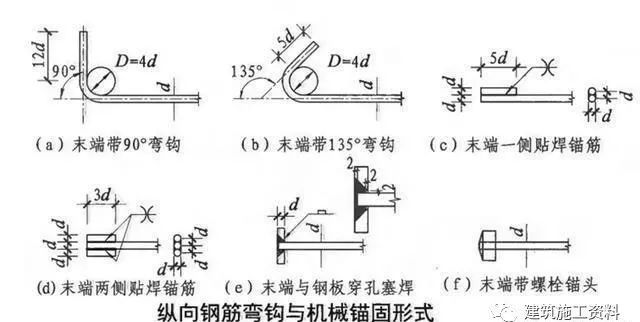

钢筋锚固形式

锚固的形式又分为，直锚、弯锚、机械锚固几种形式。

三、“钢筋锚固长度”分类

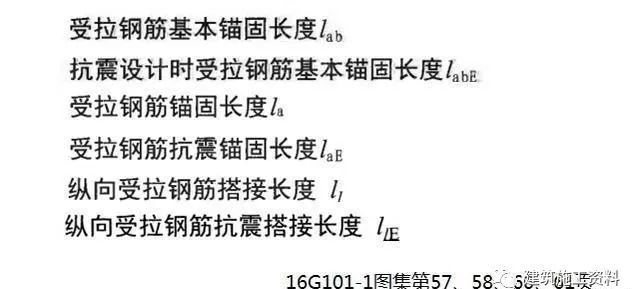

钢筋锚固长度及搭接长度

钢筋锚固长度为4类：

Lab 受拉钢筋基本锚固长度

LabE 抗震设计时受拉钢筋基本锚固长度

La 受接钢筋锚固长度

LaE 受接钢筋抗震锚固长度

带“E”的就是有抗震要求的。如果你细心的话，在钢筋上面也能看到带“E"的。

四、钢筋锚固长度怎么计算？

1、了解钢筋的锚固部位，是在梁钢筋、柱钢筋、墙钢筋、板钢筋锚固，他们对应的锚固长度各不相同，新手还是要根据部位，选择锚固长度类型Lae 、Labe、 La、 Lab 。

3、根据锚固类型找到16G101-1图集第57、58、60、61页。

根据钢筋直径大小、混凝土标号(C20~C60)和钢筋种类型号(HPB300HRB335HRB400HRB500)，查表得出多少倍d。

还是以第一张为例。梁混凝土标号C30，HRB400型钢筋直径20mm，分别计算一、二级抗震和三级抗震时15d，1.5LabE长度。

钢筋锚固长度LabE

上图红圈中，我们找到钢筋种类HRB400、混凝土标号C30，对应的一、二级抗震锚固长度为40d和三级抗震锚固长度为37d。

一、二级抗震锚固长度为40d=40*20=800mm

三级抗震锚固长度为37d=37*20=740mm

那么四级抗震是多少呢？好像第57页表上没有呢？

那是因为你没有注意看第57页左下角的“注”说明。

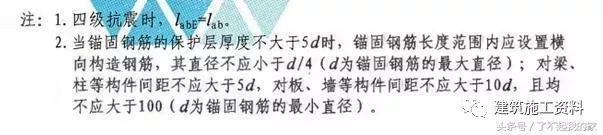

第57页说明

当为四级抗震时，LabE=Lab

Lab就是受拉钢筋基本锚固长度。

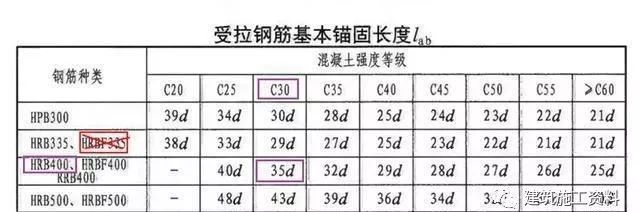

受拉钢筋基本锚固长度Lab

四级抗震时，LabE=Lab，锚固长度为35d=35*20=700mm。

根据《钢筋混凝土设计规范》11.1.7规定:

受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。 式中：LaE——受拉钢筋抗震锚固长度；

ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

La——受拉钢筋锚固长度(非抗震)。

一、受拉钢筋最小锚固长度(la、laE)

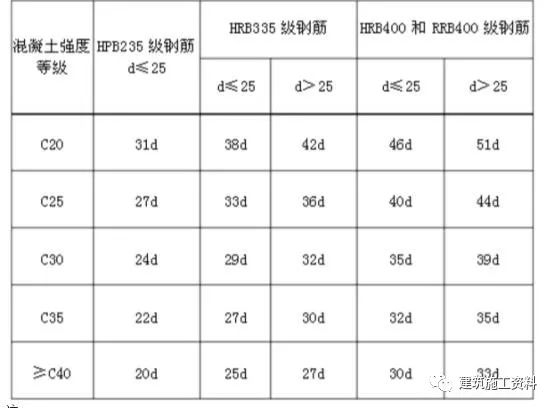

非抗震受拉钢筋最小锚固长度la

注：

1. HPB235级钢筋(光面钢筋)的末端应做180度弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时，其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中)，其锚固长度应将表值乘以修正系数1.25。

4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。

7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。机械锚固措施不得用于受压钢筋的锚固。

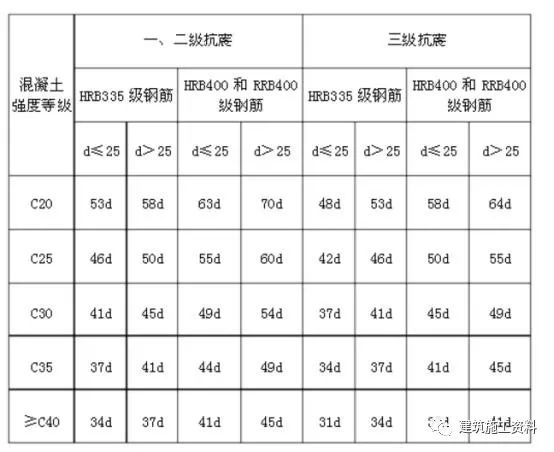

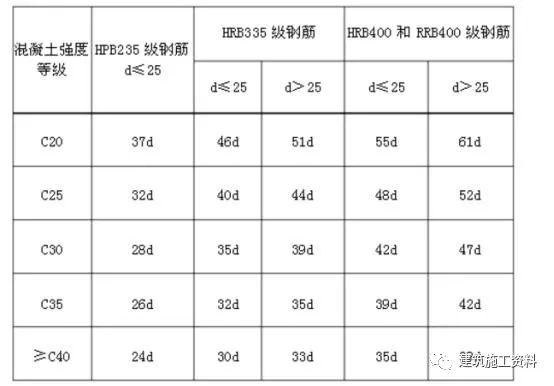

二、受拉钢筋最小抗震锚固长度laE

1.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时，其锚固长度应将表值乘以修正系数1.1。

2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中)，其锚固长度应将表值乘以修正系数1.25。

3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。

4. 当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用，即laE=la。

Lab和LaE 的区别：

Lab=a*ft/fy，Lab为基本锚固长度，a为钢筋的外型系数，光圆钢筋取0.16，带肋钢筋取0.14，ft、fy分别为混凝土、钢筋抗拉强度设计值。

LaE=ζaE*Lab，ζaE抗震锚固长度修正系数，一二级抗震取1.15，三级抗震取1.05，四级1.0.

另外补充LabE，这个是基本抗震锚固长度，比如框架梁柱中钢筋锚到混凝土中的投影长度分别要求不小于0.4LabE、0.5LabE，

纵向受拉钢筋最小搭接长度(ll、llE)

一、非抗震纵向受拉钢筋最小搭接长度ll

1. HPB235级钢筋(光面钢筋)的末端应做180度弯钩，弯后平直段长度应≥3d。

2. 当钢筋在混凝土施工过程中易受扰动(如滑模施工)时，其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中)，其锚固长度应将表值乘以修正系数1.25。

4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。

当接头面积百分率为50%时，应将表值搭接长度乘以增大系数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增大系数1.34；

接头面积百分率为中间值时，搭接长度增大系数可用插入法确定。

5. 任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均应≥300mm。

6. 受压钢筋，当搭接连接时，其受压搭接长度不应小于纵向受拉搭接长度ll的0.7倍，且在任何情况下不应小于200mm。

二、纵向受拉钢筋最小抗震搭接长度llE

1. HPB235级钢筋(光面钢筋)的末端应做180度弯钩，弯后平直段长度应≥3d。

2. 当钢筋在混凝土施工过程中易受扰动(如滑模施工)时，其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中)，其锚固长度应将表值乘以修正系数1.25。

4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。当接头面积百分率为50%时，应将表值搭接长度乘以增大系数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增大系数1.34；接头面积百分率为中间值时，搭接长度增大系数可用插入法确定。

5.四级抗震的搭接长度llE按非抗震的搭接长度ll采用，即llE=ll。

说明：

百分率：同一区段内搭接钢筋面积百分率

d≤25：钢筋直径d≤25时的锚固倍数

d>25：钢筋直径钢d>25时的锚固倍数

10~32：钢筋直径对应的锚固长度数值

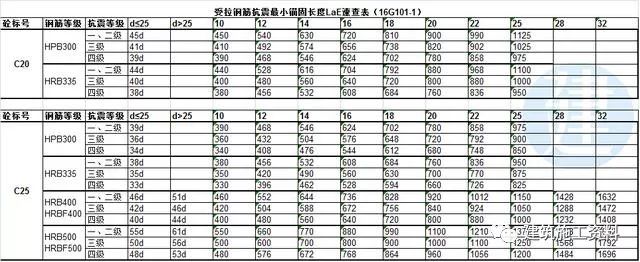

C20、C25　建筑圈

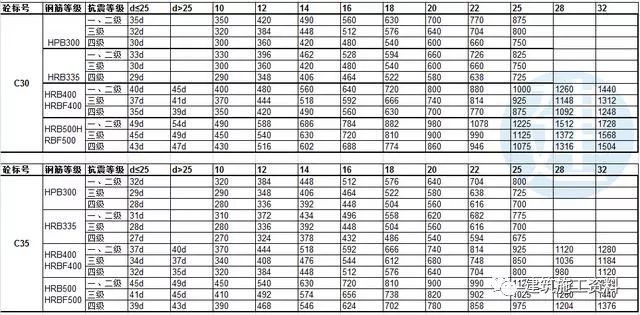

C30、C35　建筑圈

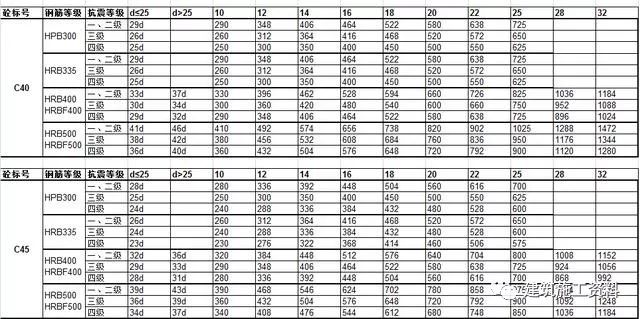

C40、C45　建筑圈

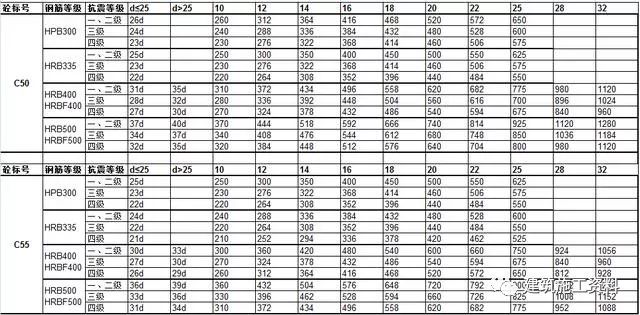

C50、C55　建筑圈

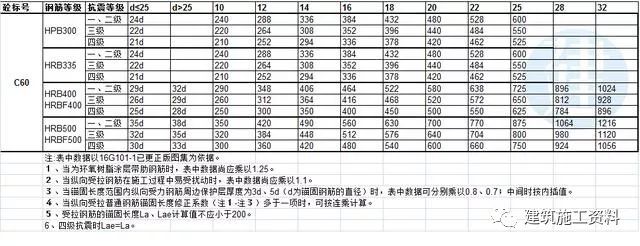

C60及说明　建筑圈
