坐标系统

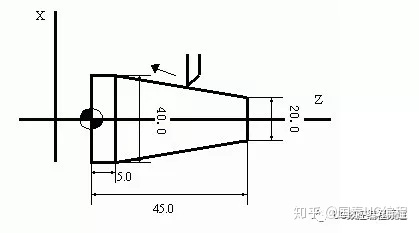

FANUC发那科法兰克数控车床程序原点在程序开发开始之前必须决定坐标系和程序的原点。通常把程序原点确定为便于程序开发和加工的点。

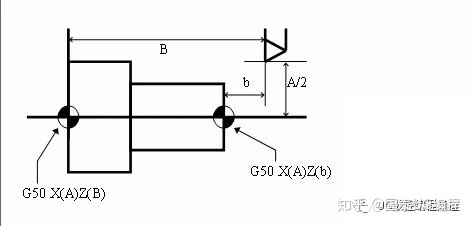

在多数情况下,把 Z 轴与 X 轴的交点设置为程序原点

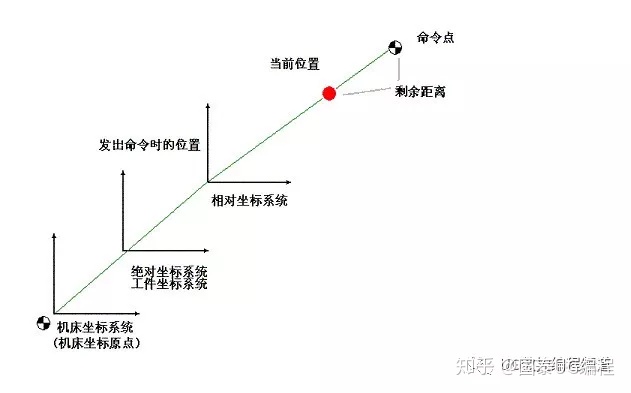

FANUC发那科法兰克数控车床坐标原点
1. 机床坐标系统
这个坐标系统用一个固定的机床的点作为其原点。在执行返回原点操作时,机床移动到此机床原点。
2. 绝对坐标系统
用户能够可建立此坐标系统。它的原点可以设置在任意位置,而它的原点以机床坐标值显示。
3. 相对坐标系统
这个坐标系统把当前的机床位置当作原点,在此需要以相对值指定机床位置时使用。
4. 剩余移动距离
此功能不属于坐标系。它仅仅显示移动命令发出后目的位置与当前机床位置之间的距离。仅当各个轴的剩余距离都为 零 时,这个移动命令才完成。
