0. 引言

在了解了如何进行封装后，我们需要将CAD中涉及的一些常用图形都封装好，比如：直线、圆弧、圆、多段线、椭圆等，以后需要就直接拿出来用就好了。

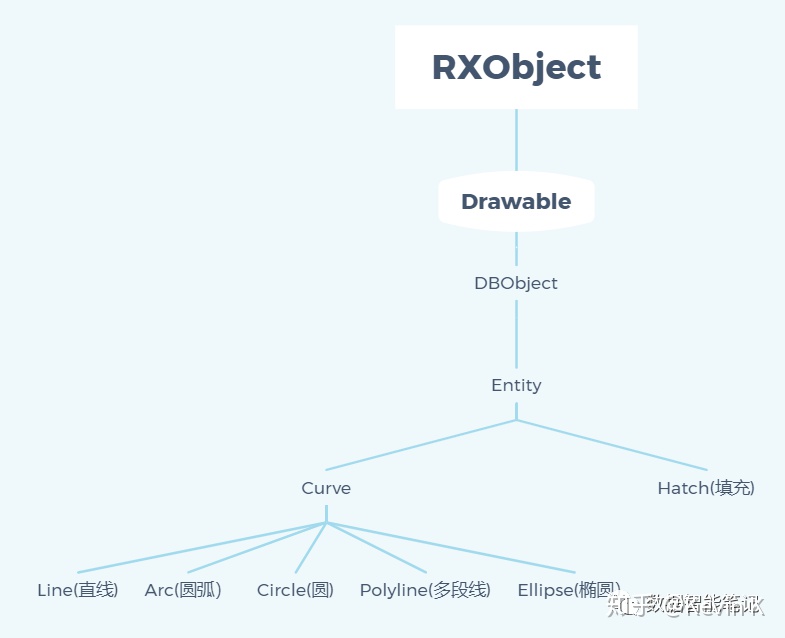

在这之前还是再次回顾一下CAD中类的继承关系是怎样的：

可以看到Line(直线)、Arc(圆弧)、Circle(圆)、Polyline(多段线)、Ellipse(椭圆)这些类都是继承于Curve(曲线）类，而曲线类又继承于Entity类。

捋清楚这个关系后就容易多了！

1. 圆弧封装

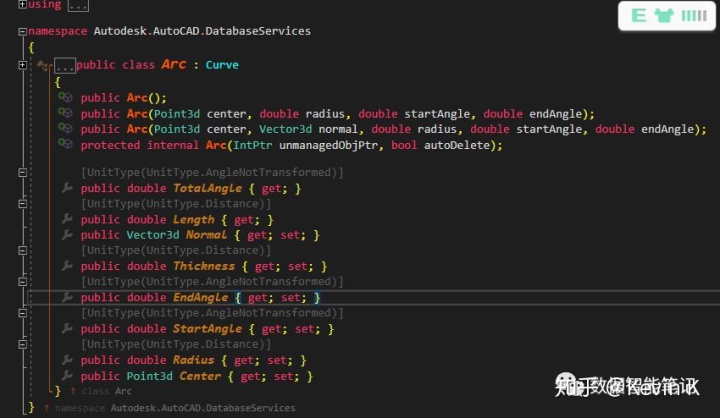

首先是Arc（圆弧）类，我们F12跟踪一下它：

跟直线一样，可以看到Arc类也是存在于命名空间Autodesk.AutoCAD.DatabaseServices中

Arc类存在三个构造函数，里面的参数就是字面意思了，就不再详细解释

public Arc();
public Arc(Point3d center, double radius, double startAngle, double endAngle);
public Arc(Point3d center, Vector3d normal, double radius, double startAngle, double endAngle);


下面的一些属性如Center,StartAngle,EndAngle等都是字面意思，绘制圆弧的时候需要的一些属性，在CAD里面画一下就明白了。

public double TotalAngle { get; }
public double Length { get; }
public Vector3d Normal { get; set; }
public double Thickness { get; set; }
public double EndAngle { get; set; }
public double StartAngle { get; set; } // 起始角度
public double Radius { get; set; }  // 半径
public Point3d Center { get; set; }  // 中心

之后的图形都大同小异，按这个去分析就好了，就不做一一解释了，后面直接给出每种图形的封装

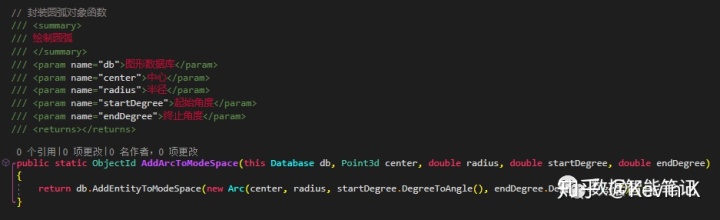

圆弧基本绘制方法封装

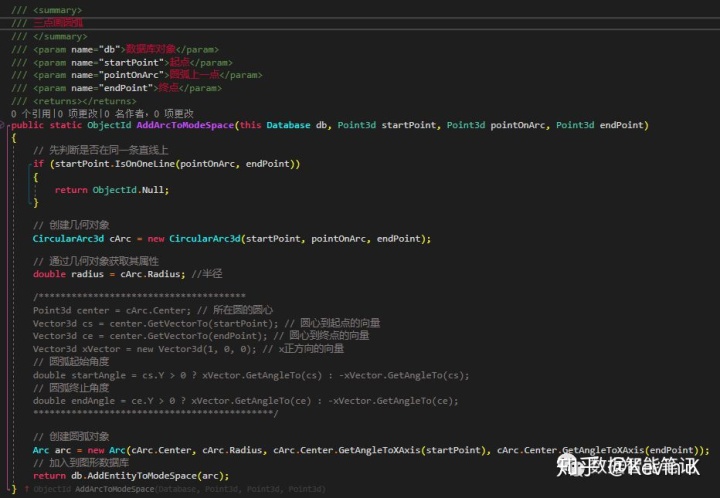

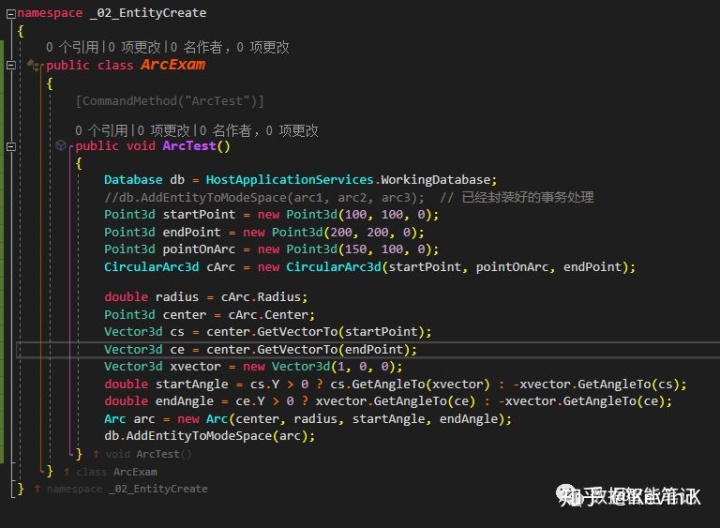

三点画圆弧方法封装

里面涉及到的判断起点和终点是否在同一直线上的IsOnOneLine已经封装在基本工具类BaseTools类中，下载源码后将这个类添加进来就可以，你也可以自己写一个。

测试

2. 圆的封装

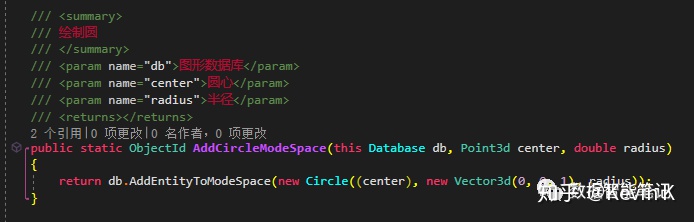

圆的基本绘制方法封装

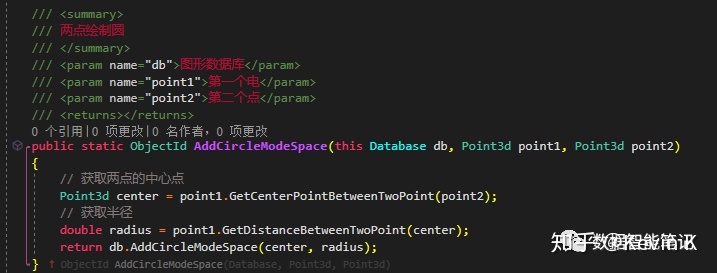

两点绘制圆方法封装

同样里面的基本工具GetCenterPointBetweenTwoPoint函数已经封装在BaseTools类中，用于获取两点中心。

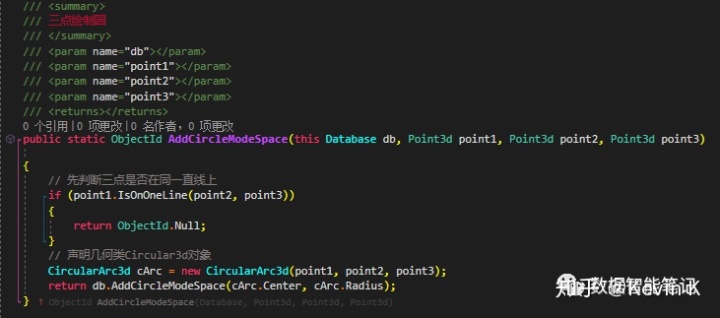

三点绘制圆方法封装

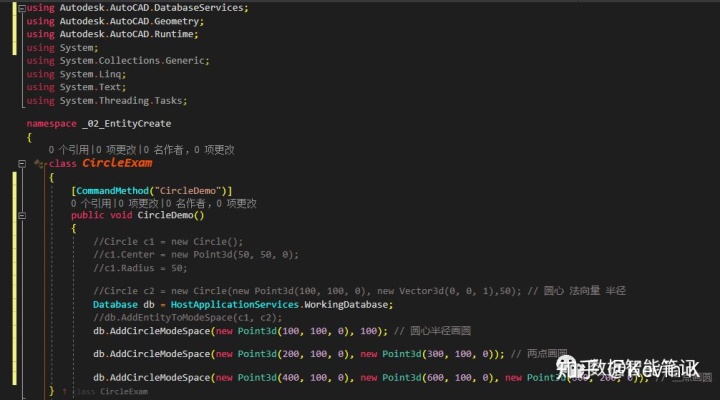

测试

3. 多段线封装

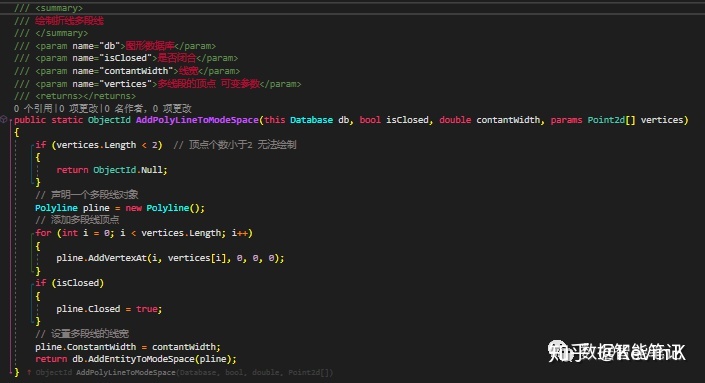

多段线

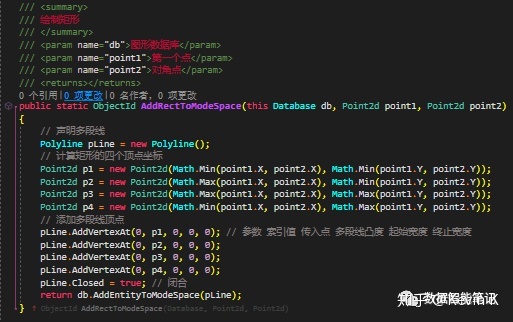

矩形

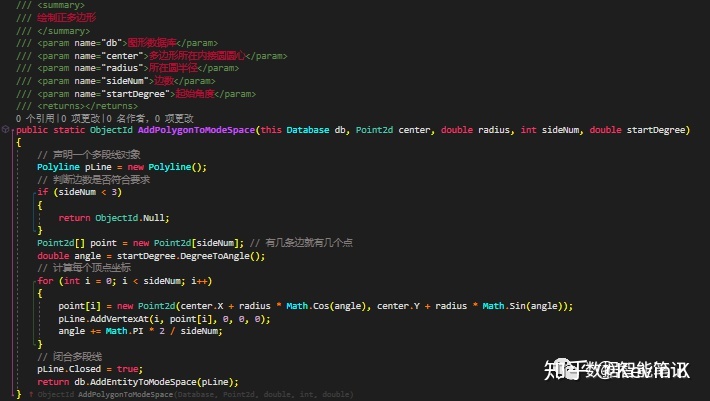

正多边形

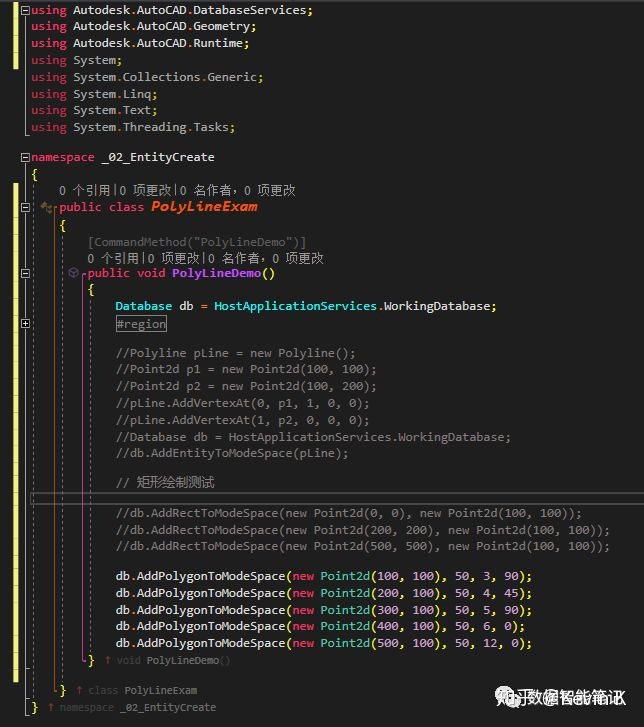

测试

4. 椭圆封装

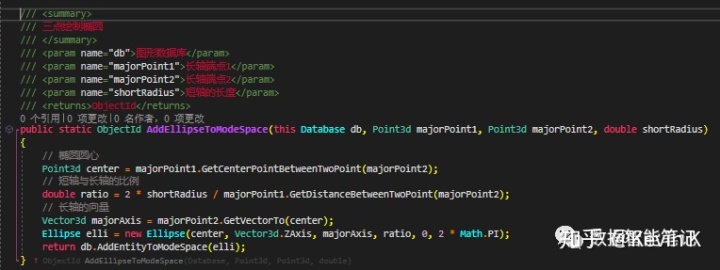

三点绘制椭圆

GetDistanceBetweenTwoPoint() 用于获取两点间距离，已经封装好，在BaseTools中。

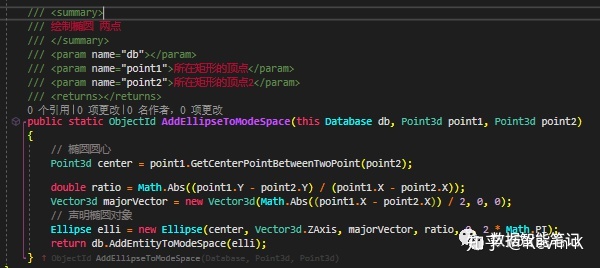

两点绘制椭圆

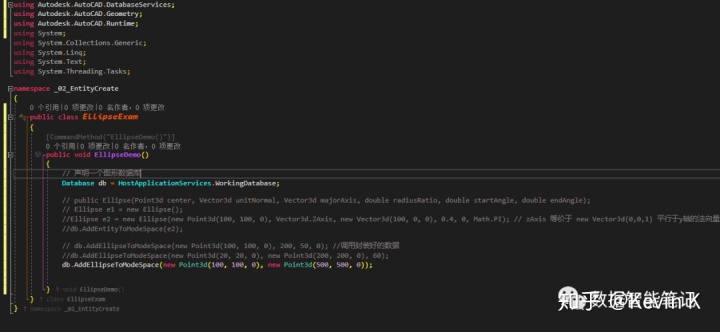

测试

5. 结语

上面的基本图形就已经封装完毕了，以后需要进一步开发的时候可以拿出来用

还有我为什么选择截图，不用代码段添加，还是希望大家可以多敲，而不是"Ctrl+C" "Ctrl+V"。

还有基本工具类BaseTools.cs懒得下载可以复制粘贴：

using Autodesk.AutoCAD.Geometry;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
​
namespace _02图形创建
{
    public static partial class BaseTool
    {
        /// <summary>
        /// 角度转化为弧度
        /// </summary>
        /// <param name="degree">角度值</param>
        /// <returns></returns>
        public static double DegreeToAngle(this Double degree)
{
            return degree * Math.PI / 180;
        }
        /// <summary>
        /// 弧度转换角度
        /// </summary>
        /// <param name="angle">弧度制</param>
        /// <returns></returns>
        public static double AngleToDegree(this Double angle)
{
            return angle * 180 / Math.PI;
        }
        /// <summary>
        /// 判断三个点是否在同一直线上
        /// </summary>
        /// <param name="firstPoint">第一个点</param>
        /// <param name="secondPoint">第二个点</param>
        /// <param name="thirdPoint">第三个点</param>
        /// <returns></returns>
        public static bool IsOnOneLine(this Point3d firstPoint, Point3d secondPoint, Point3d thirdPoint)
{
            Vector3d v21 = secondPoint.GetVectorTo(firstPoint);
            Vector3d v23 = secondPoint.GetVectorTo(thirdPoint);
            if (v21.GetAngleTo(v23) == 0 || v21.GetAngleTo(v23) == Math.PI)
            {
                return true;
            }
            else
            {
                return false;
            }
        }
​
        public static double GetAngleToXAxis(this Point3d startPoint, Point3d endPoint)
{
            // 声明一个与X轴平行的向量
            Vector3d temp = new Vector3d(1, 0, 0);
            // 获取七点到终点的向量
            Vector3d VsToe = startPoint.GetVectorTo(endPoint);
            return VsToe.Y>0? temp.GetAngleTo(VsToe) : -temp.GetAngleTo(VsToe);
        }
​
        public static double GetDistanceBetweenTwoPoint(this Point3d point1, Point3d point2)
{
            return (Math.Sqrt(Math.Pow((point1.X - point2.X), 2) + Math.Pow((point1.Y - point2.Y), 2) + Math.Pow((point1.Z + point2.Z), 2)));
        }
​
        /// <summary>
        /// 获取两点的中心点
        /// </summary>
        /// <param name="point1">第一个点</param>
        /// <param name="point2">第二个点</param>
        /// <returns></returns>
        public static Point3d GetCenterPointBetweenTwoPoint(this Point3d point1, Point3d point2)
{
            return new Point3d((point1.X + point2.X) / 2, (point1.Y + point2.Y) / 2, (point1.Z + point2.Z) / 2);
        }
    }
}

完整代码地址：

https://gitee.com/yuzhaokai/cad_secondary_development_code.git

有帮助的话关注，共同进步！

不折腾会死！Peace!
