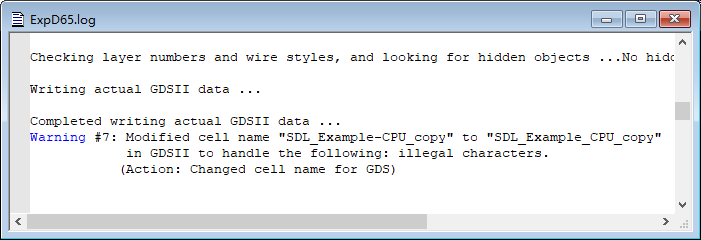

L-Edit在导出GDSII文件时，会检查并替换非法字符，如遇到隐藏对象、自相交图形等问题。GDSII文件允许的字符集有限，包括字母、数字、下划线、问号和美元符号。针对非法字符，用户可以选择手动修改或利用软件自动替换方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

「这是Tanner L-Edit系列的第 5 篇」 本节内容 · 导览 导出GDSII命令介绍导出文件的演示操作需要注意的常见问题接着上一节：导入GDSII文件这一节讲如何导出GDSII文件 01 命令介绍 单击菜单栏「File」-「Export Mask Date」，打开导出文件的命令：

Export命令支持的文件格式与导入命令一致依然以GDSII文件为例，在下拉菜单中选择「GDSII」，弹出设置对话框：

选项卡介绍

内容分为以下七个部分

1) To file －指定存储位置和导出文件名，扩展名用 .gds 格式保存 ◻ Zip output file - 选中此复选框，以压缩导出文件，并在扩展名末尾附加 .gz 2) Export scope －指定导出区域 ◻ All cells - 导出打开的库中的所有单元 ◻ Active cell - 只导出当前处于活动状态的单元 ◻ Fabrication cell - 只导出被标记为“Fabricate”状态的单元 ◻ Cell: - 通过下拉菜单选择任意一个要导出的单元 ◻ Cells from libraries - 从一个或多个库中导出所有单元 ◻ Cells selected in navigator - 只导出库导航器中选定的单元 ◻ Include hierarchy - 在导出时包含单元中调用的所有例化单元 ◻ Exclude libraries - 在导出时排除一个或多个库 3) Log file －设置日志文件 ◻ Save log file to - 为日志文件指定保存路径和文件名 ◻ Open log in window - 在导出完成后弹出日志文件 4) GDSII units －为GDSII数据库设置单位转换值 ◻ Default - 默认值：1个数据库单位等同于0.001微米。举例来说，版图中1x1的矩形，记录为1000 x 1000个数据库单位 ◻ Custom - 自定义数值 5) Cell names －设置单元名称的处理方式 ◻ Preserve case - 保留原名称的大小写 ◻ Upper case - 将单元名称全部以“大写”形式写入 ◻ Lower case - 将单元名称全部以“小写”形式写入 ◻ Restrict cell names to - 限定单元名称的字符数上限。其中有“32个字符的标准型”、“128个字符的Virtuoso型”，以及“无限制型”三种模式 Tip：一些GDSII系统不能识别单元名称中的小写字母，为匹配这些系统，该软件提供上述名称转换的功能 6) Map file －指定图层定义文件的路径和名称。设置了此文件，当导出时将替换“Setup Layers”对话框中定义的图层信息 Tip： 图层定义文件通常包含四列内容，其中包括“图层的名称”、“图层的用途”、 “图层GDS编号” 和 “图层的数据类型”。下面是格式示例

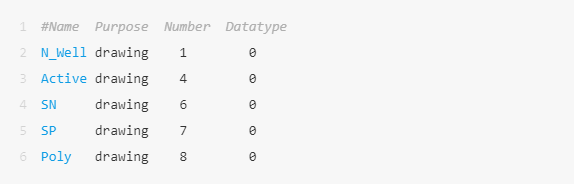

(格式范例) 7) Others

◻ Do not export hidden objects

－不导出隐藏的图层

◻ Overwrite object data type ...

－选中此选项，导出时使用“Setup Layers”对话框中定义的数据类型，取代版图中实际绘制层的当前值

◻ Calculate MOSIS Checksum ...

－输出 MOSIS代工厂所需的“校验和”和“计数”信息

◻ Check for self-intersecting ...

－检查自相交的多边形和线段，并将其写进报告。这个选项会使导出文件运行缓慢

◻ Fracture polygons with more ....

－拆分顶点个数大于n个时的图形。n代表在空白处所填入的数值完成上述设置后，点击下方的 「Export」 开始导出文件如果你勾选了“Open log in window”，在导出程序结束时会弹出 *.log日志文件：

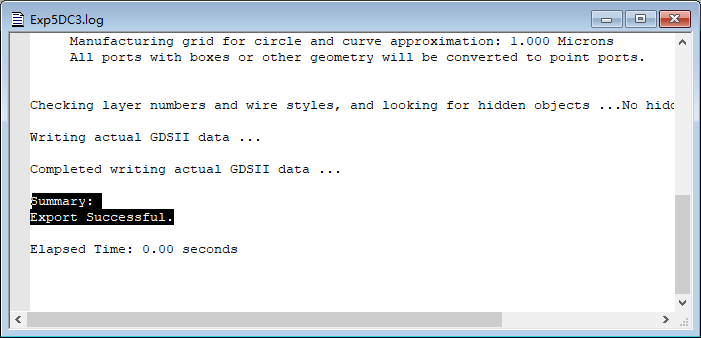

(日志文件) 02 操作演示 上一节演示了如何在L-Edit中导入一份GDS文件 (amplifier.gds) ，这一节的演示还是以上次的文件进行举例： 将 “amplifier.tdb” 导出成GDSII文件格式

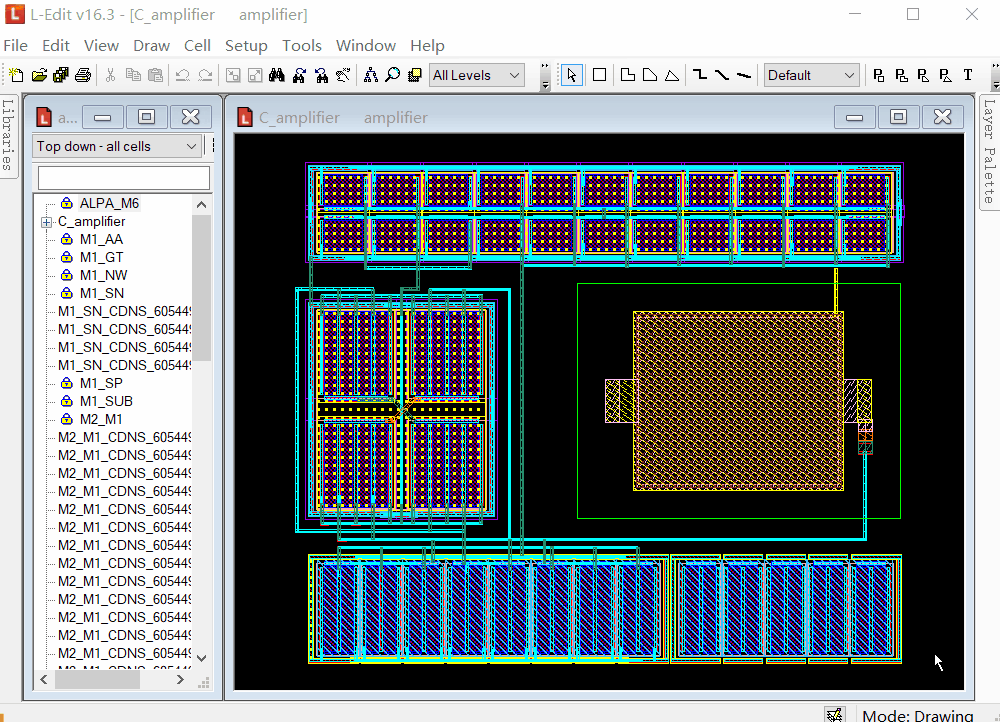

(操作演示——导出GDSII文件) 最终输出的文件是：amplifier_export.gds 如果你没有素材进行练习，不妨安装官方提供的示例程序，其中有很多TDB文件可用来操作 03 常见问题 在导出过程中，你可能会遇到以下几种报错情况 一、日志文件提示「顶点个数问题」

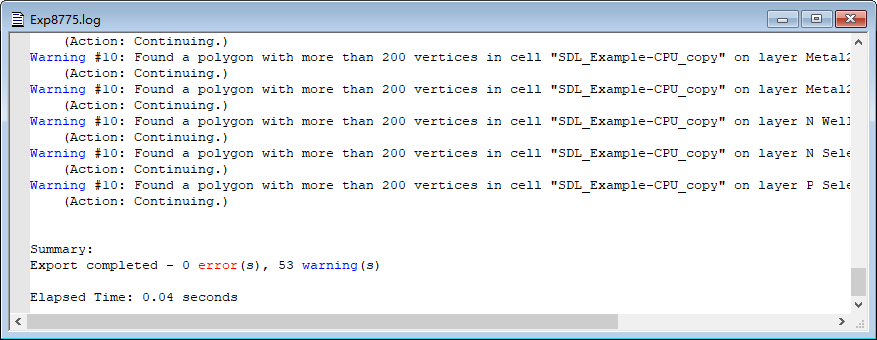

(图 1.1)

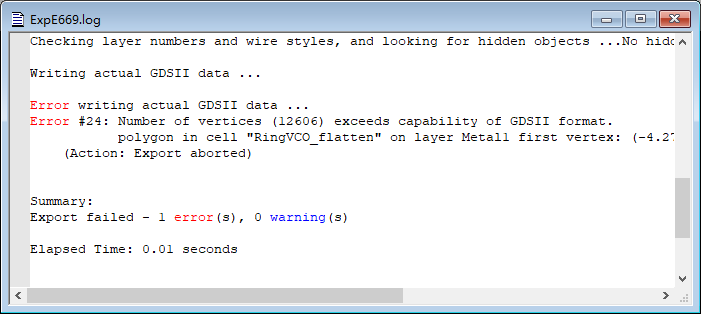

(图1.2) 因为一些GDS工具和生产规范的限制，顶点的数目不能超过199个，超出后将出现警告和错误提示，导致文件无法成功导出要解决此问题，你可以： → 在选项卡中勾选 “ Fracture polygons with more... ”

或

→ 单击 「Draw」-「Convert」-「Fracture Polygons」 命令，可将一个具有大量顶点的多边形，分解为多个顶点数小于199的多边形

二、存在「 未定义GDS number/Date type 的图层」

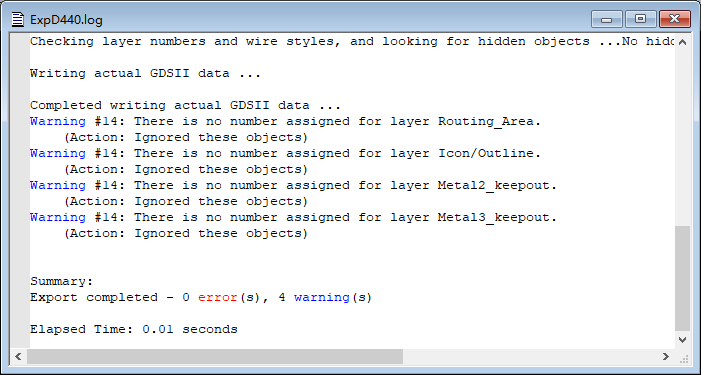

(图2.1 未定义图层的GDS number)

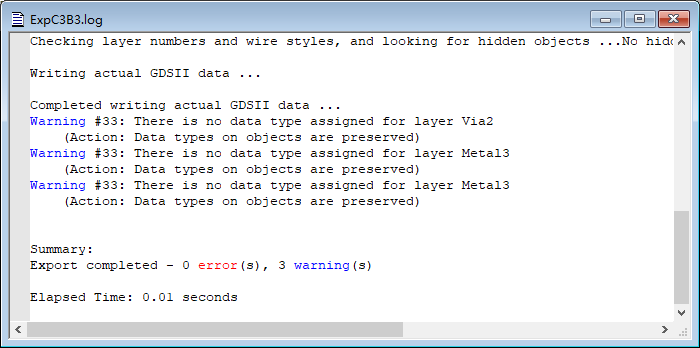

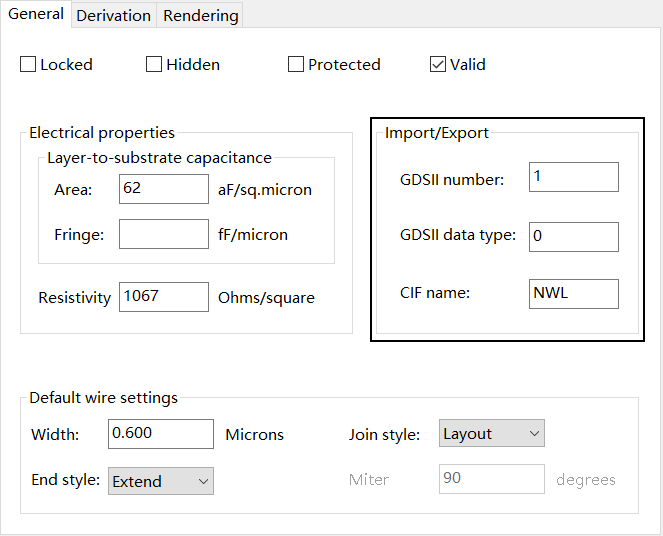

(图2.2 未定义图层的Data type) 很多代工厂(例如MOSIS和Orbit)都通过一种高端程序“CATS”来运行 GDSII文件——用它从GDSII文件中生成特定的光刻掩模版。运行时会读取GDSII数据信息，包括图层的GDS编号和数据类型，缺失这些信息将写入警告，表明GDSII文件不符合GDSII数据规范要解决此问题，你可以： → 在导出选项卡中直接指定 “ Layer Map ” 文件或 → 单击「 Setup 」-「 Layers 」，输入图层对应的GDSII数据
