指令解析

一、位移位指令SFTL、SFTR：

移位指令包括SFTR(位右移)、SFTL(位左移)、WSFR(字右移)、WSFL(字左移)、SFWR(移位写入)、SFRD(移位读出)。这里主要介绍SFTR(位右移)、SFTL(位左移)指令。

SFTR(位右移)指令，其指令代码为FNC34；

SFTL(位左移)指令，其指令代码为FNC35；

它们的源操作数和目标操作数均为X、Y、M、S， 操作元件n1指定目标操作元件[D·]的长度，操作元件n2指定移位位数和源操作元件[S·]的长度。n2≤n1≤1024,其功能是对于n1位(移动寄存器的长度)的位元件进行n2位的右移或左移。指令执行的是n2位的移位。

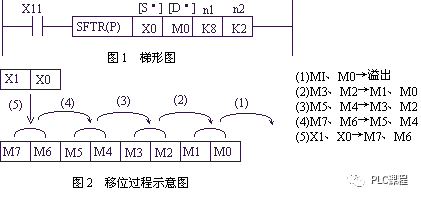

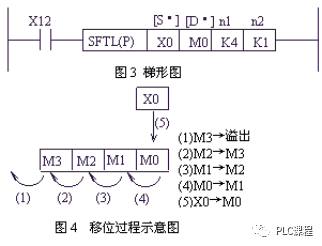

在图1中，当X11由OFF变为ON时，执行如图2所示的右移过程。在图3中，当X12由OFF变为ON时，执行如图4所示的左移过程。

二、字右移和字左移指令：

字右移和字左移指令WSFR(P)和WSFL(P)指令编号分别为FNC36和FNC37。字右移和字左移指令以字为单位，其工作的过程与位移位相似，是将n1个字右移或左移n2个字。

使用字右移和字左移指令时应注意：

 1)源操作数可取KnX、KnY、KnM、KnS、T、C和D，目标操作数可取KnY、KnM、KnS、T、C和D。

2)字移位指令只有１６位操作，占用９个程序步．

3)n1和n2的关系为n2≤n1≤512。

指令应用举例1控制要求

    某台设备有8台电动机，为了减小电动机同时启动对电源的影响，利用位移指令实现间隔10s的顺序通电控制。按下停止按钮时，8台电动机同时停止工作。用板载三菱PLC输出端的8个输出指示灯表示这8台电动机的工作。

2IO分配

3接线图

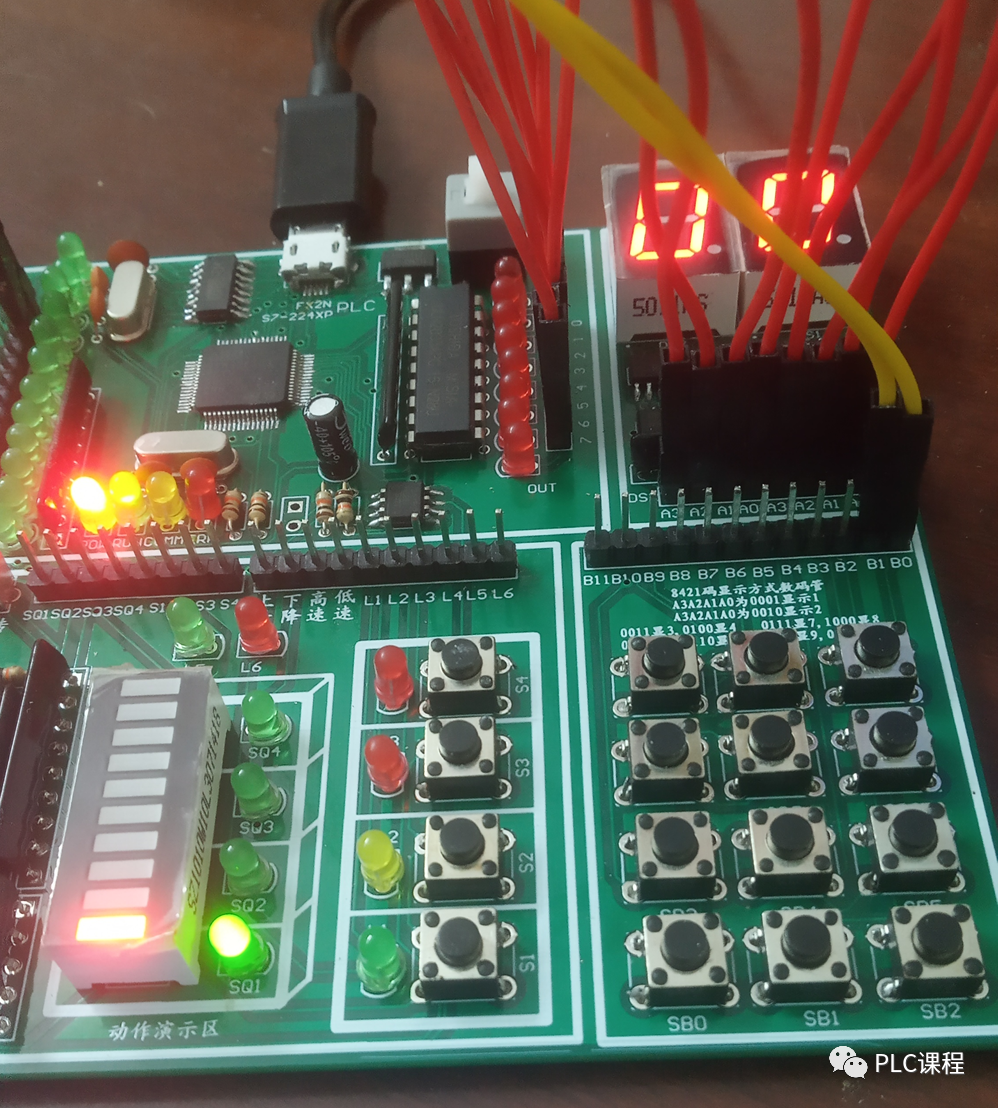

4实物图

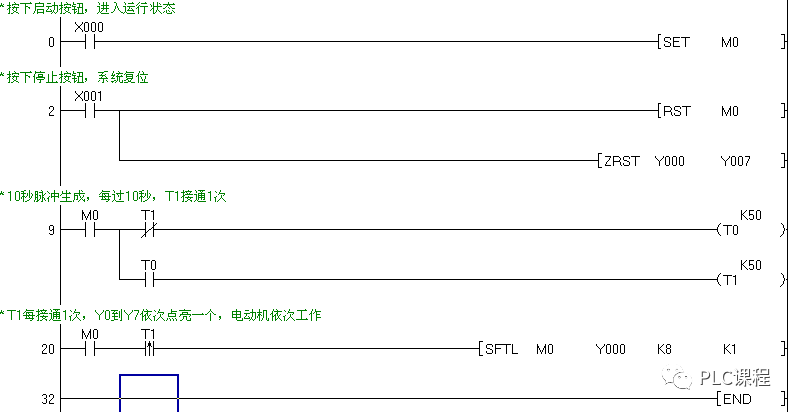

5源程序

6拓展训练
