1、移位指令

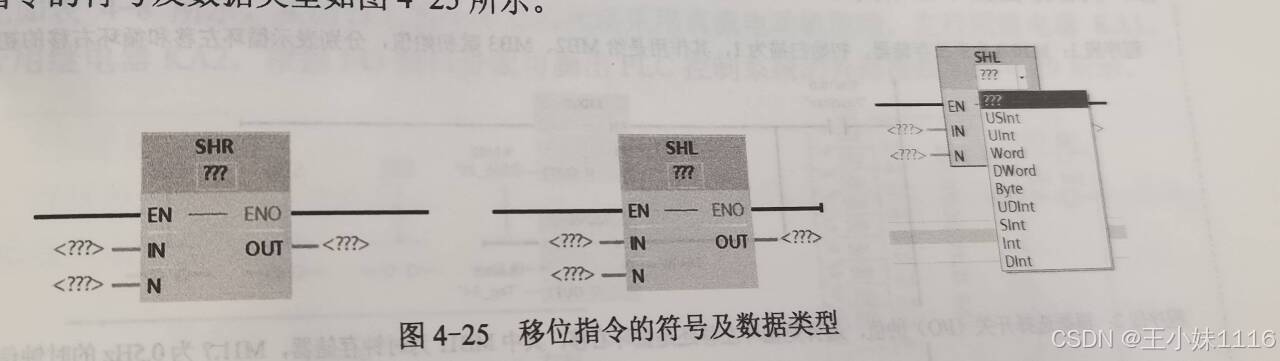

左移位指令（SHL）、右移位（SHR）是指将输入单元IN的值左移或者右移N位，移位结果保存到OUT单元中，对于移位操作，ENO总是TURE。

移位后空位填充：

无符号数：无论左移还是右移空位均填0

有符号数：左移出现空位填0；右移出现空位用符号位填空，正数符号为0、负数符号为1。

N的特殊情况

N表示移动的位数，当N=0，无须移位直接将N赋值给OUT即可

当N大于目标值中的位数，所有原始值将被移出，最终OUT被赋值为0

2、循环移位指令

循环左移指令（ROL）、循环右移指令（ROR）将参数IN循环左移或右移N位，结果保存至OUT中，其中N位移动位数。

实例：彩灯逐位移动控制程序设计
