最近CAD君收到很多线宽的问题：

线宽怎么设置？

线宽设置了但是显示不出来？

设置了线宽，但是画出来还是细的？

可是宝宝就想要粗啊？

emmmm...

我怀疑这个提问者在开车，但是又没有证据...

一般线宽设置标准是什么？

线宽设置好了，打印时能正常打印吗？

不废话，硬核教程现在开始：

1

显示问题：

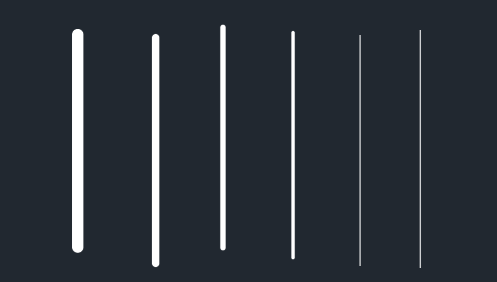

线宽设置的很粗，但是画出来的线还是细的，是因为没有打开“线宽”显示。如下图，在CAD下方按下“线宽”按钮，就能显示线宽了。

如果你的CAD版本较老，图标也可能长这样：

需要注意的是，像这样显示出来的线宽只是示意，可以让你一眼看出线宽设置的效果，并不是精确的宽度。如果需要查看线宽的精确宽度，可以在打印预览里查看。

为什么默认不显示线宽？因为显示线宽会影响性能。

如果显示了线宽，计算机需要计算的数据会增加，从而影响CAD的性能，如果是复杂图形，会卡的更明显，所以CAD在默认状态是不显示线宽的。

2

线宽设置：

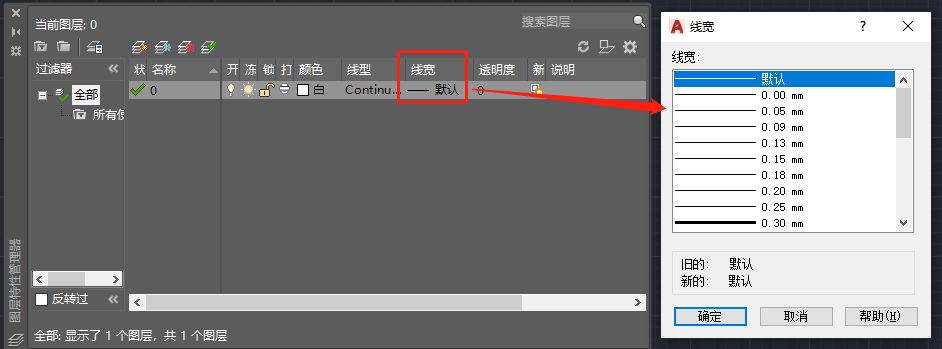

线宽在CAD中是一个图形的基本属性，一般我们都在图层里进行设置，不过也可以直接选择对象，按下CTRL+1单独来设置线宽。

标准的线宽有:

0.05、0.09、0.13、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.50、0.53、0.60、0.70、0.80、0.90、1.00、1.06、1.20、1.40、1.58、2.00、2.11。

线宽设置的默认单位是毫米(mm)。

CAD默认线宽的值是多少？

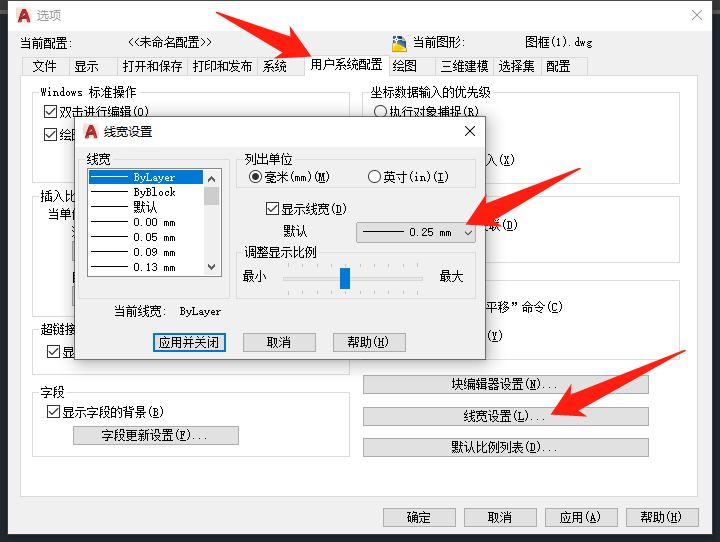

CAD中，线宽的系统默认值是0.25mm。如果想要设置线宽，输入命令OP，在“选项”对话框中，依次单击“用户系统设置”，“线宽设置”来设置需要的线宽，如下图所示。

线宽应该怎么设置比较合理？

线宽的设置没有准确的答案，因为不同行业，乃至不同的企业、单位可能有不同的标准。如果实在不知道，可以暂时参考这个表来设置(选自《房屋建筑制图统一标准》GBJl～86)

名称		线型	线宽	一般用途
实线	粗		b	主可见轮廓线，被剖到部分的轮廓线、结构中的钢筋线，建筑物的外轮廓线、剖切位置线、图框线等。
	中		0.5b	可见轮廓线，剖面图中未被剖到但仍能看到而需要画出的轮廓线，尺寸标注线起止符号(45°短划线)等。
	细		0.35b	尺寸线、图例线、索引标志的圆圈、引出线、标高符号线等。
虚线	中		0.5b	不可见轮廓线、平面图中的高窗、顶棚布置图(天花图)中的门洞等。
	细		0.35b	不可见轮廓线、图例线等。
细点划线			0.35b	中心线、对称轴线、定位轴线等。
折断线			0.35b	断开界线

备注：b表示线宽基本单位。

不过一般没有特殊要求，我们都不设置线宽，而是在打印列表里根据线条颜色来设置相应的线宽，这样只需要创建一个打印样式表(CTB)文件就够了。很多设计单位会统一使用一个CTB文件，自己不需要设置。

3

关于打印：

线宽的主要作用就是来控制打印，也就是打在图纸上的线条宽度，值得注意的是无论你的图形比例和尺寸是多少，如果线宽设置成0.2，打印出来线条的宽度都是0.2mm，不会因为比例变化。

画图的时候是否一定要先设置好线宽才能正常打印？

这又回到刚刚的打印问题，一般我们不设置线宽：

简单的图纸中，只分简单的几个图层，可以利用图层来区分粗细线。

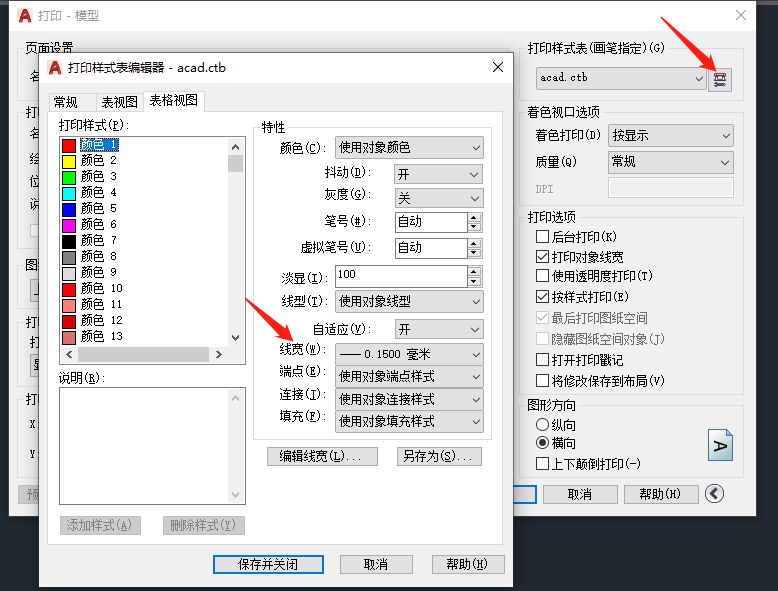

复杂的图纸中，通常不同图层设置成不同颜色，在打印输出时创建印样式表(CTB)文件，根据线条颜色来设置相应的线宽。所以是否设置线宽取决于如何打印，而不是必须的。

4

线宽和多段线的宽度有什么不同？：

根据刚刚学到的只是，“线宽”是跟图纸的尺寸、打印比例没有关系的，而多段线的线宽是一个几何属性。怎么理解呢？

普通线宽：相当于用铅笔绘图，打印时才能体现铅笔有多粗。

多段线线宽：相当于用刷子绘图，直接体现在绘图到打印的全过程。

所以多段线线宽是和你的绘图比例、打印比例是息息相关的。

如果不是特殊需求，一般不建议用多段线绘制图形。

技巧适用于AutoCAD。

今天的技巧就到这里，有缘再见！
