首先，我们要知道

为啥要把DWG导入到Revit呢？

☑  翻模需要(作底图)

(说到这里播报酱也是很无奈啊，什么时候我们才能直接用revit建模呢，小伙伴们，未来掌握在你们手中啊，加油啊。)

☑  做族(提供轮廓)。

怎样导入

☑  导入CAD(修改CAD不会对REVIT产生影响，适用于CAD文件不会有变动的情况)；

☑  链接CAD(CAD改变REVIT也会随之改变，适合于CAD文件还在修改的情况下使用。)。

项目导入CAD底图步骤

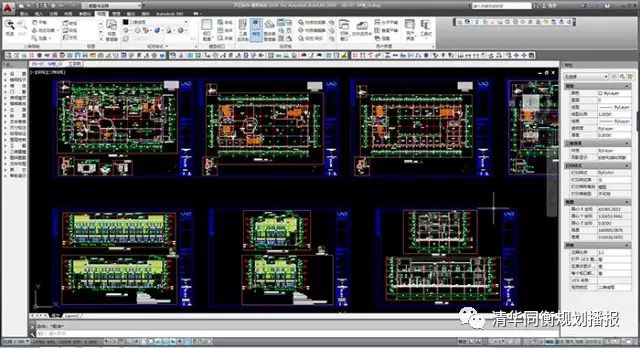

1、CAD前期操作

 1 降低版本

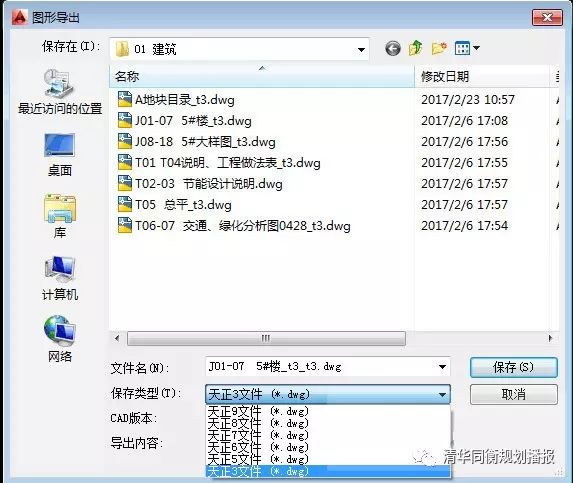

如果你使用的是天正8及以上版本的话，需要将他转化成天正3，在图形导出界面操作。

(版本高居然还不行，走的太快怪我咯？)

 2 优化图面

关闭显示多余的图层。

 3 清理多余的项目

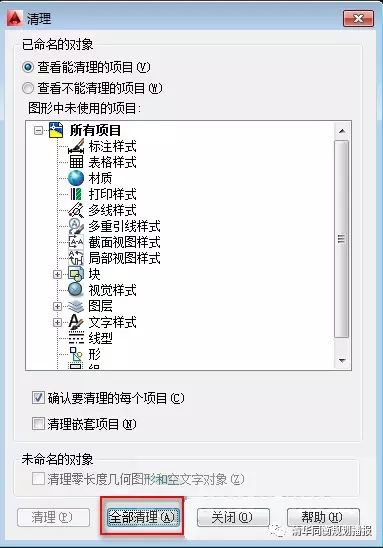

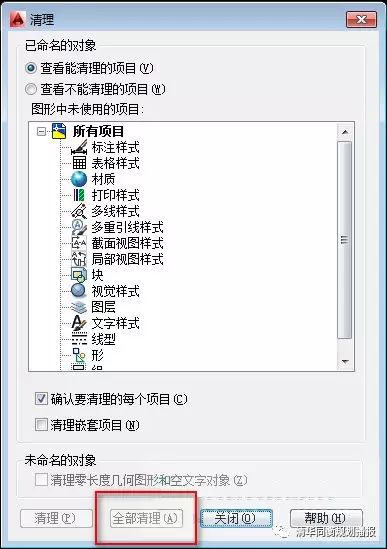

快捷键PU，请多操作几次，直至全部清理按键呈灰色状。

 4 提取图纸

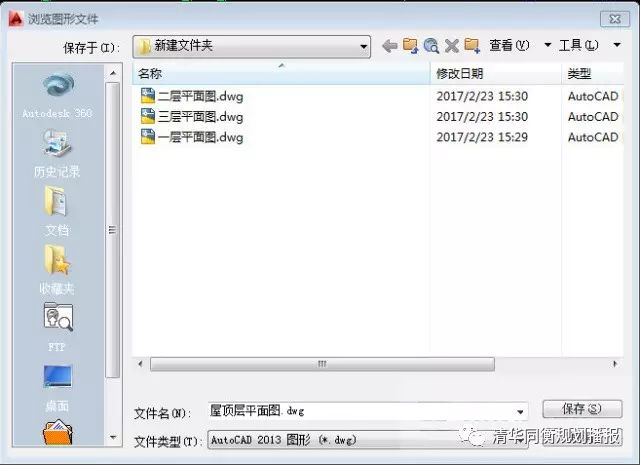

通常一个项目文件中包含多张图纸，如“一层平面图”、“二层平面图”等等，这时候就需要将他们一一提取出来并依次导入到revit不同的视图中。期间可以使用CAD的外部块工具(快捷键：W)进行“一一提取”

(不可以嫌麻烦哦！)

 5 对做好的块进行二次检查，确保没有遗漏。

2、导入CAD

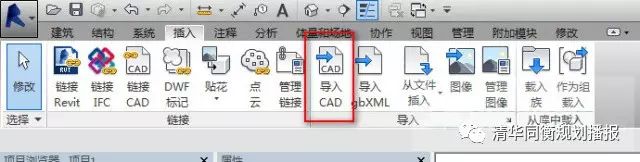

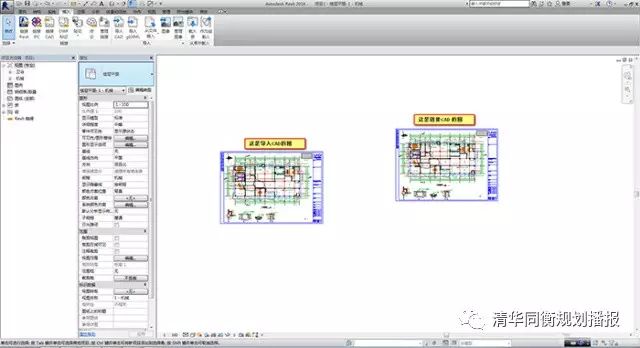

插入→导入CAD

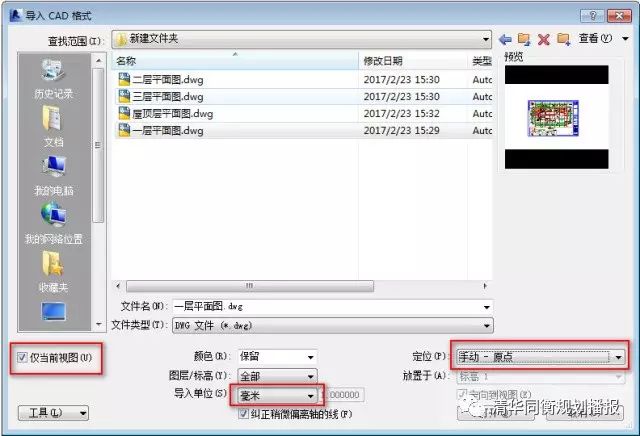

选择你需要的图纸(如：一层平面图)；

勾选仅当前视图(它可以让你的图纸只在这一图层上显示！！重点重点)；

颜色选择“保留”，喜欢黑白的同学可以下拉选择“黑白”；

图层/标高选择“全部”；

导入单位选择“毫米”；

定位选择“手动”(建议)；

确认“打开”导入CAD就完成了。

3、链接CAD

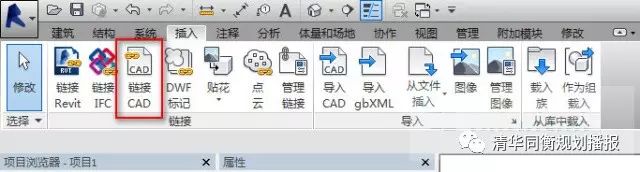

插入→链接CAD

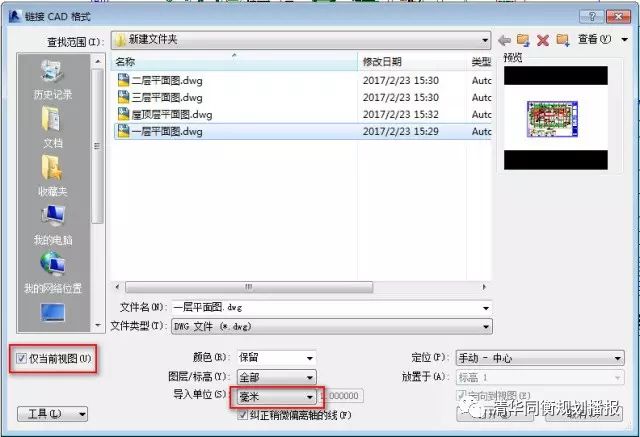

此处与导入选项相同(记得勾选仅当前视图哦！^_^)

将链接的CAD图手动放置在需要的地方即可。

做族导入CAD底图步骤

在建族阶段将CAD文件导入REVIT的方式有两种：

☑  先放样再导入CAD；

☑  先导入CAD再放样。(这里用新建工字型常规柱族进行演示)。

先放样再导入是先绘制好一条路径再导入CAD文件，它适用于清图较完全的CAD文件。

先导入再放样是指先导入CAD文件，然后放样绘制路径，后面通过拾取线的方式拾取主体。

(播报酱个人比较喜欢把图清干净，毕竟先放样真的很方便啊，我可是很懒的，一一拾取我没耐心的^_^)

1、先放样再导入CAD

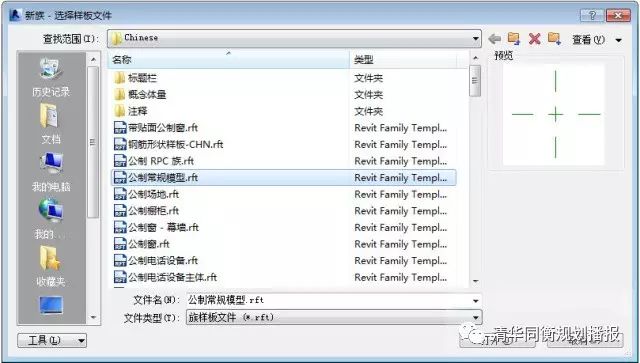

新建 族 → 公制常规模型 → 打开

创建→ 放样→ 绘制路径

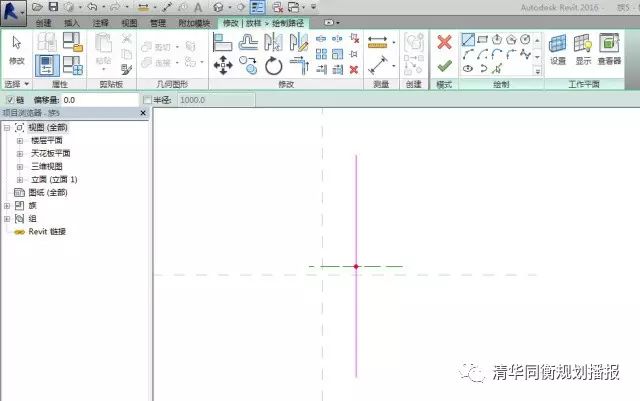

绘制一条竖向的直线

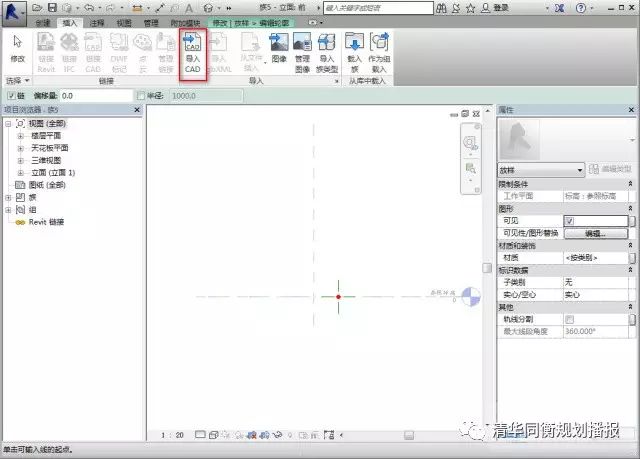

跳转到工作平面，导入CAD

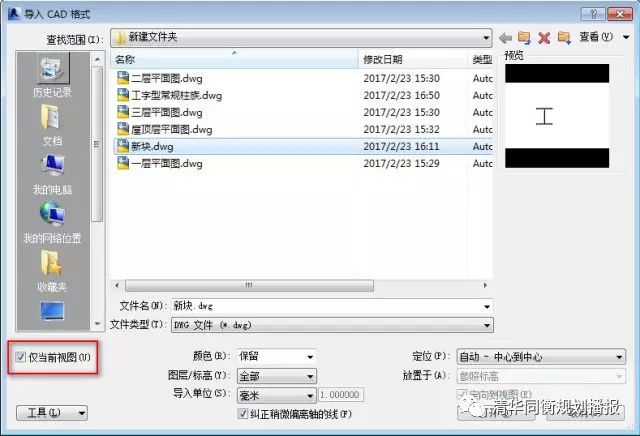

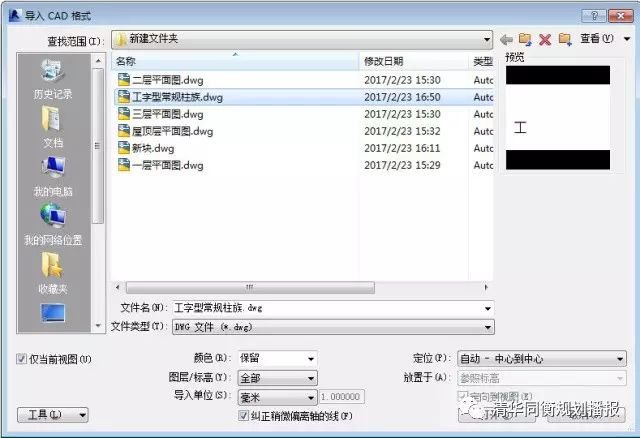

选择需要的CAD图，其他条件与翻模时导入CAD选项一致，确认打开。

(仅当前视图，勾选，勾选，勾选，重要的事情说三遍，一定要记得啊！！)

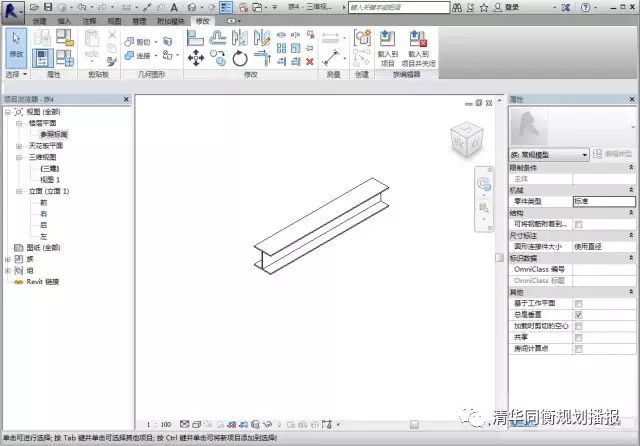

确认 → 完成编辑

2、先导入CAD再放样

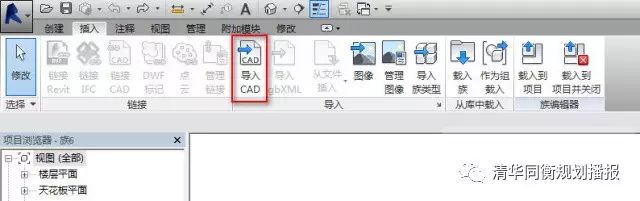

新建 → 族 → 公制常规模型 → 打开 → 插入 → 导入CAD → 选择需要的CAD图 → 打开

创建 → 放样 → 绘制路径 → 跳转到工作平面 → 拾取线

确认→ 完成编辑(是不是发现后面解说越来越快了，你知道的我很懒，这么简单的步骤我相信你一定会的啦~啦~啦)

一些注意事项

 CAD部分

在导图过程中可能会遇到导入的图形离中心太远，有可能是因为CAD文件中所需文件离坐标轴较远，可以通过将所需文件移动到坐标轴附件，再重新做块，重新导入Revit。

Revit部分

在绘图中当你跳转到其他平面时发现有多个CAD图时有可能是在导入是没有勾选仅当前视图这一项，记住在导入时一点要勾选仅当前视图，否则太多图会影响你的判断。
