最近学习Dynamo，看到利用Dynamo对CAD图纸进行结构梁进行翻模章节，需要将CAD图纸导入得到Revit，并进行分解开。
由于对Revit及CAD的不是很了解，费与一顿周折，而事实上就是简单的一个操作，记录一下

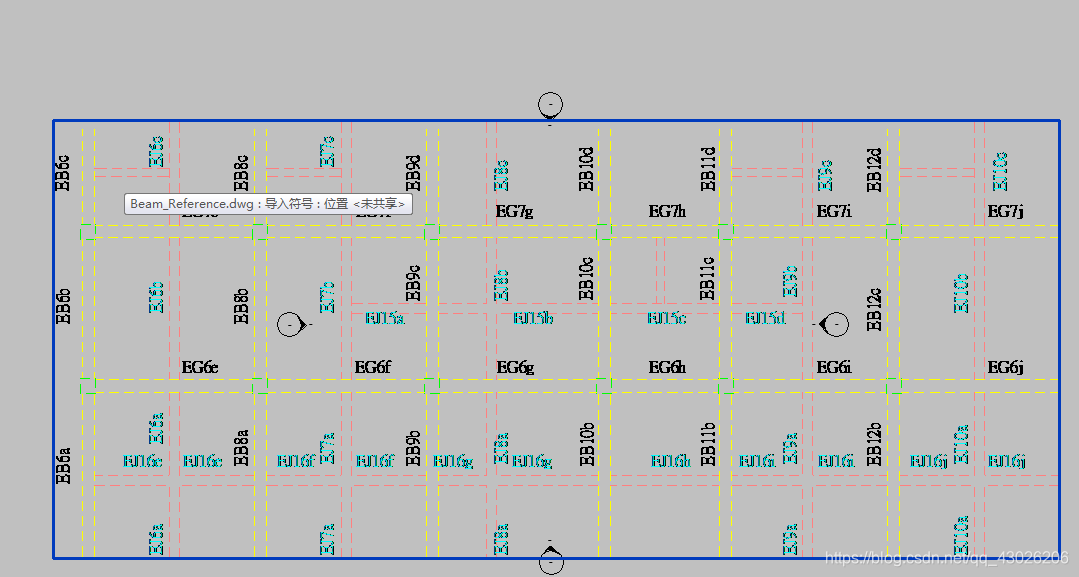

1、选中刚刚插入到Revit中的图纸
在这里插入图片描述

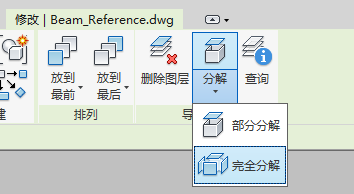

2、选择【导入实例】面板->【分解】->【全部分解】
在这里插入图片描述
