数据计算 统计学案例_PSG三维数据采集软件在土方量计算中的应用案例

地面开挖工程几乎都会涉及到土石方计算的工作，传统土石方测量方法，外业采集效率较低，测算的精度较低，通过无人机倾斜摄影测量生成的地形表达完整，外业工作量小，内业自动化程度高。其成果用于两期土方量计算，成果可靠性高且具有可视化效果。

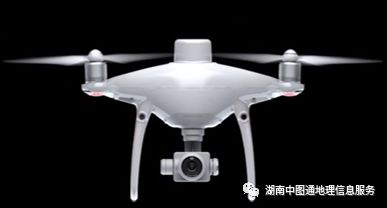

本案例是采用大疆Phantom 4 RTK在南昌市安义县航拍的数据，测区面积为83735.3平方米，建模后采用PSG裸眼三维数据采集软件对3D模型进行土方量计算。

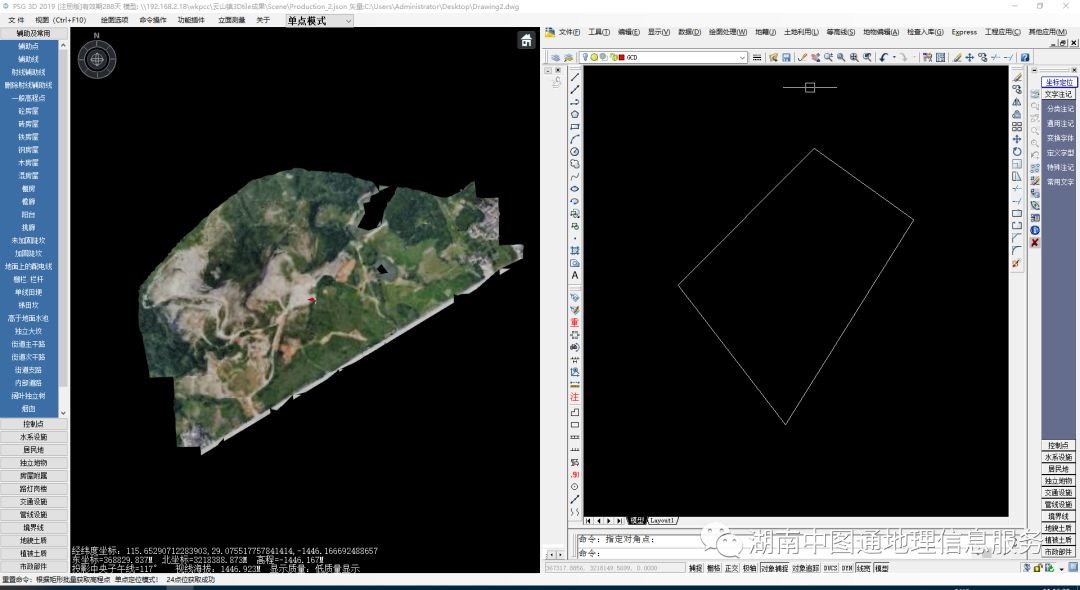

打开PSG，加载3D模型，打开范围线，本文范围线打开的是.dwg文件，若是kml文件可在左侧PSG窗口功能插件中导入，导入范围线后可通过同步查图(F1)功能在模型中参考需采集高程点的范围。

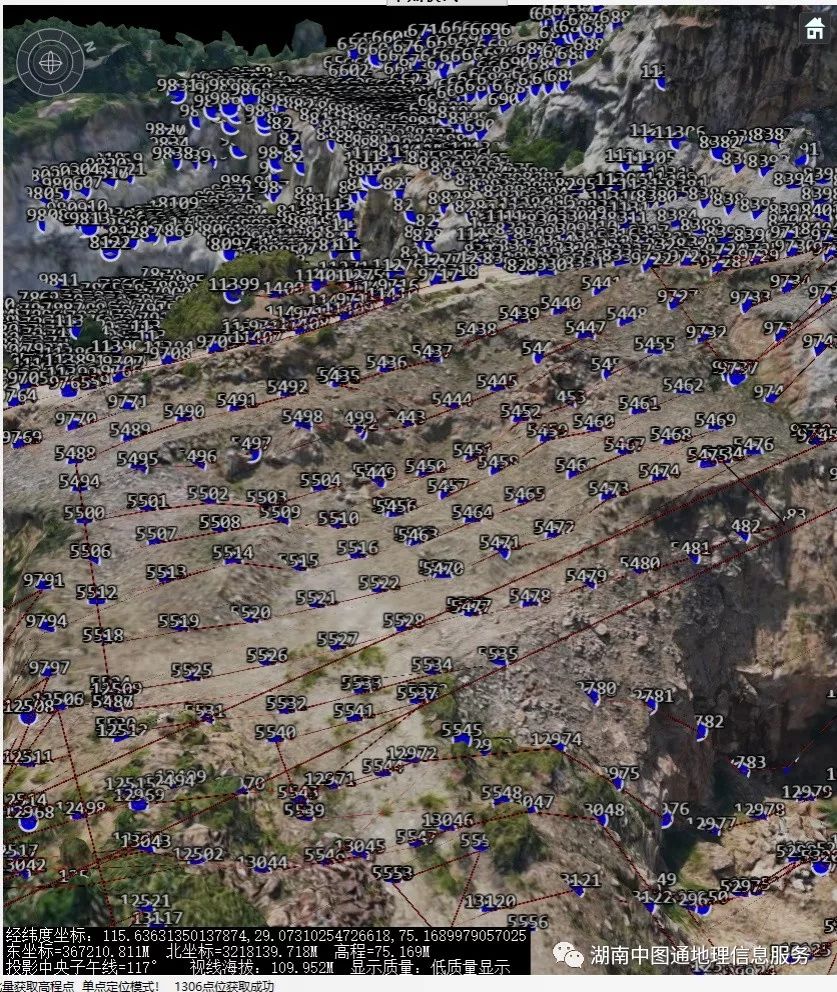

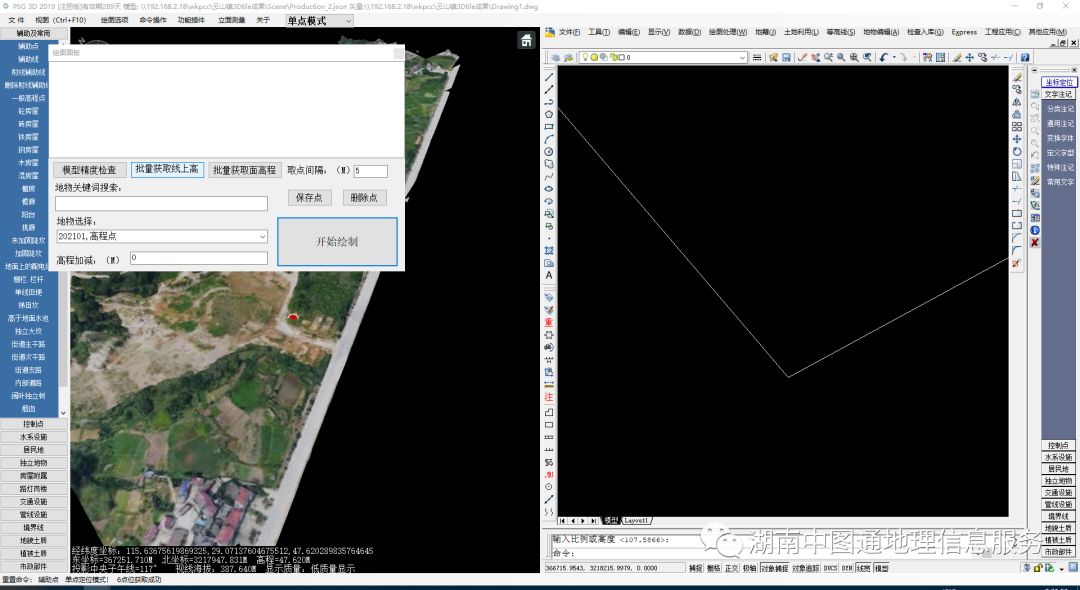

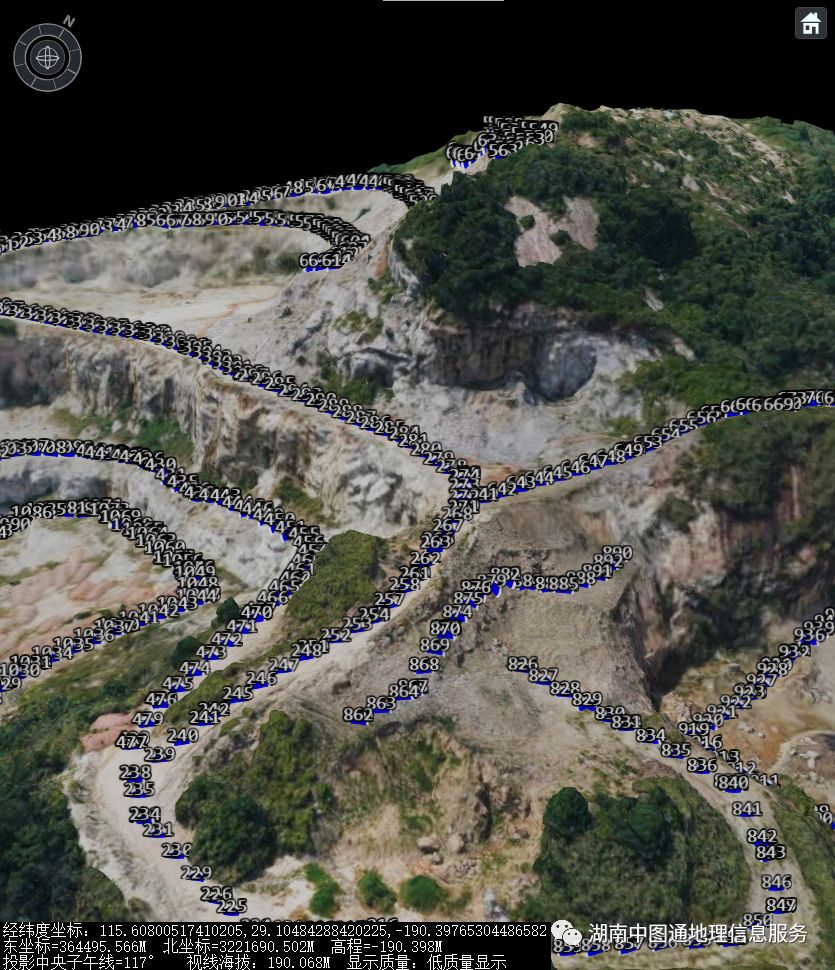

在左侧模型窗口进行高程点的采集，由于地形比较复杂，有较多的植被，本文通过线来批量获取高程点，在道路、坎上坎下以及地表较为裸露的地方进行高程点的采集，在大块裸露的区域可通过面进行采集，有植被的地方手动加密，取点间隔为5米。

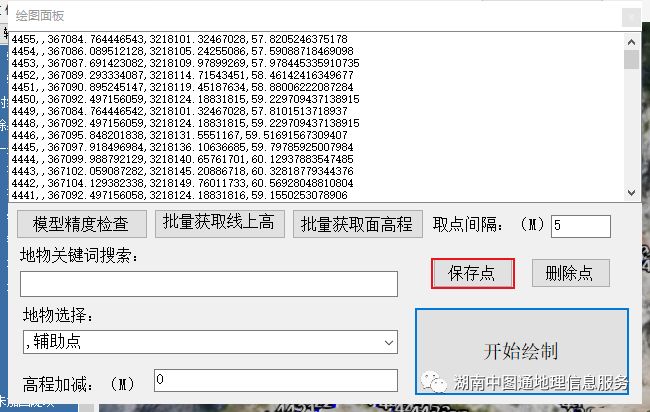

采集完高程点后，在绘图面板中导出高程点。点击保存点即可导出采集的高程点.dat文件。

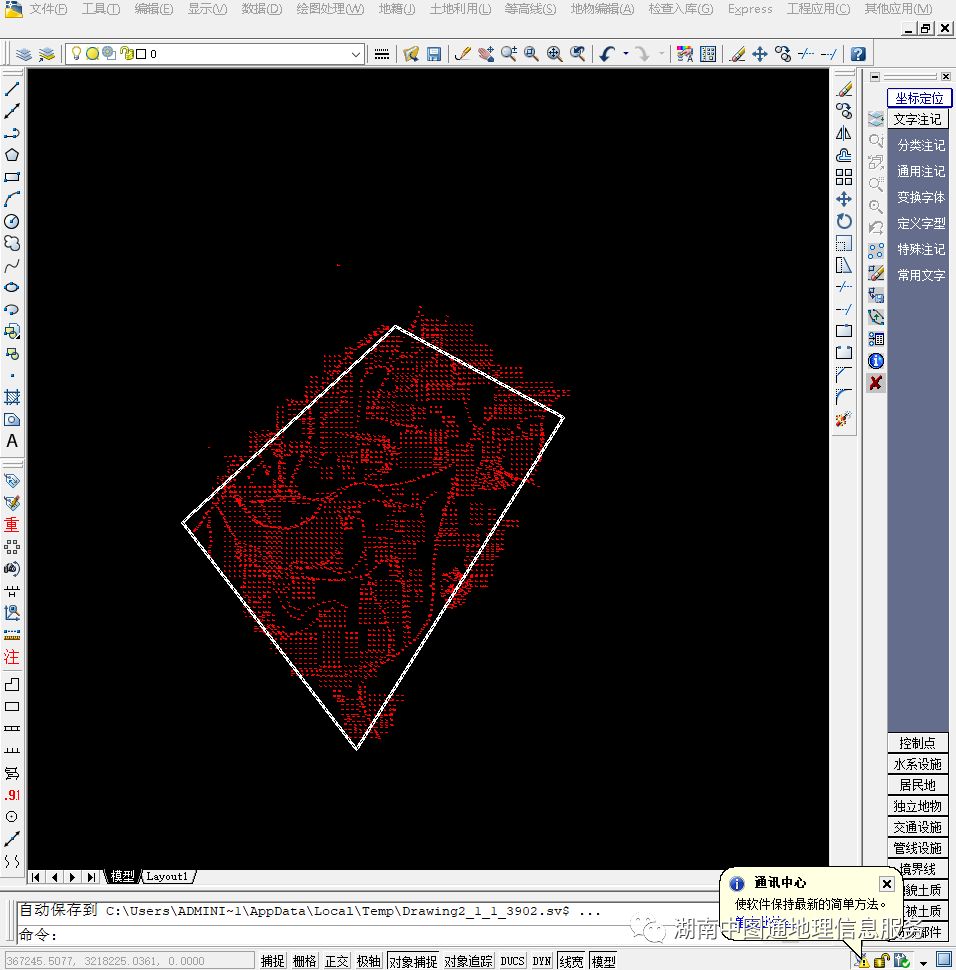

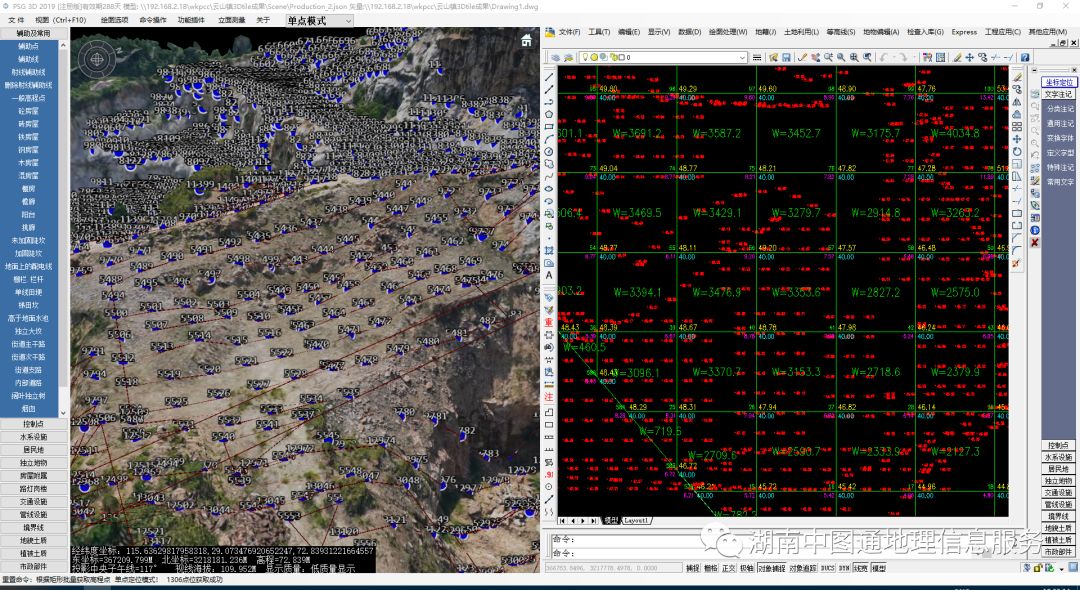

在右侧CAD窗口绘图处理中展高程点即可导入上一步保存的高程点，导入后见下图。

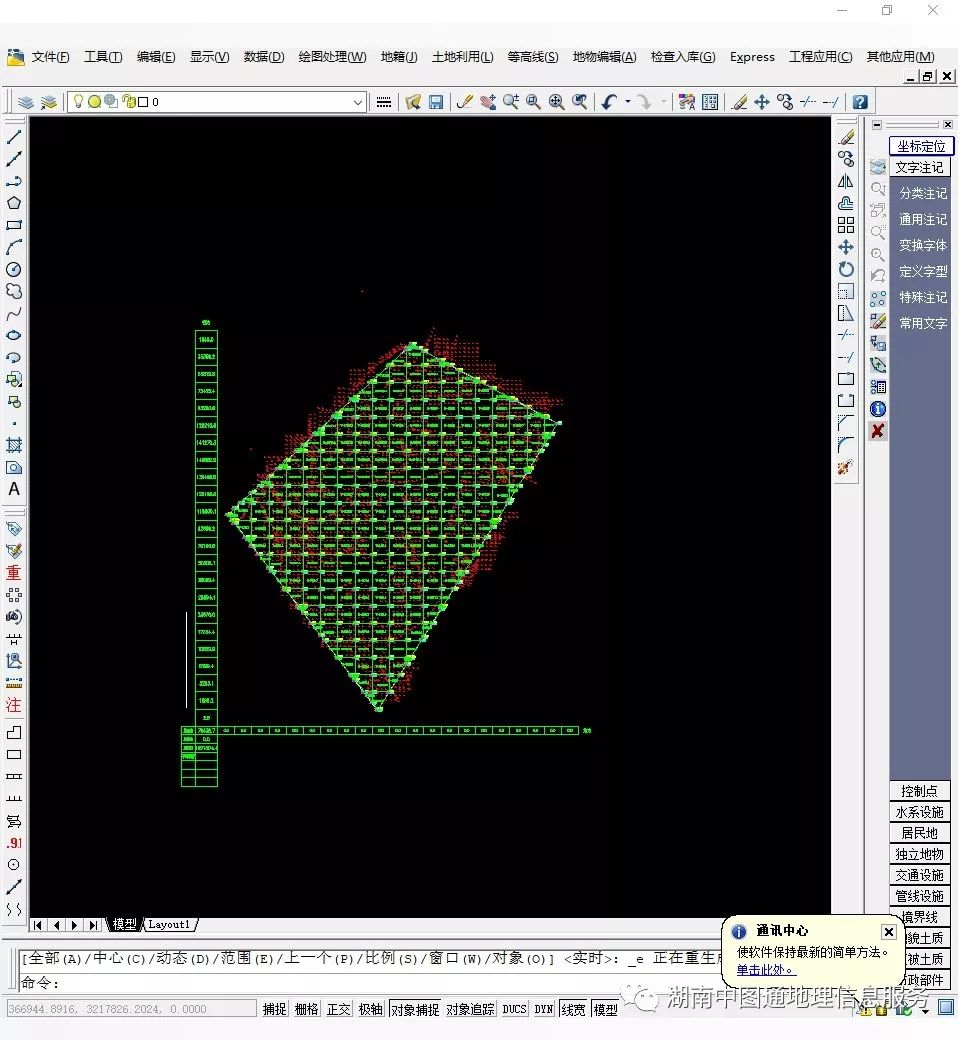

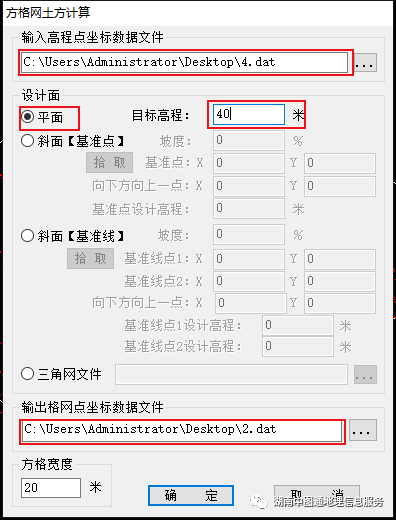

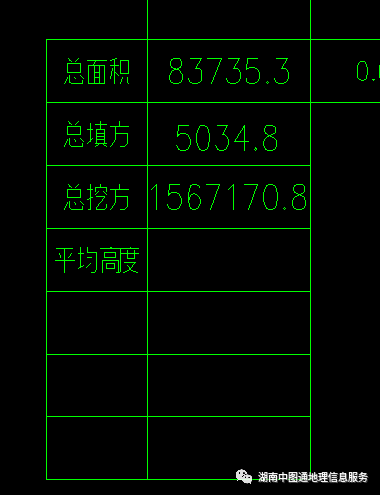

对采集的高程点进行土石方计算，点击工程应用中的方格网土方计算，选取范围线，此案例的目标高程为40米，设计面为平面，方格宽度为20米，选择输入高程点坐标数据文件和输出网格点坐标数据文件后点击确定，确定方格起始位置，完成计算。由表格可知，总填方量为5034.8立方米，总挖方量为7647236.0立方米。

采用倾斜摄影测量技术的方法，能够快速获取现场数据，提高土石方测量效率，精度相对于传统测算方法较高，对工程的工期、投资和规划设计都有着重要的意义。
