2019年12月10日，Redmi红米发布了品牌独立以来的第一款智能音箱产品——Redmi小爱音箱Play，这款智能音箱采用1.75英寸扬声器单元、U型风管设计，350cc音腔；内置蓝牙Mesh网关，可以与智能家居产品互联。

此外，Redmi小爱音箱Play还是首款搭载第三代小爱同学的小爱音箱，可男女声音切换；支持全新自研声纹识别，能够听声识人，提供不同的语音内容。而且其白色版本的价格只要79元，跟一个蓝牙网关的价格差不多，这与红米“死磕性价比”的口号非常一致，内部做工如何一起来看看吧！

此前我爱音频网曾经拆解过13款小米的音箱，加上近期拆解的小米小爱音箱Pro、小米户外蓝牙音箱MINI，共计15款音箱产品，小米对此市场的布局十分精细。

一、Redmi小爱音箱Play 开箱

包装盒正面是音箱的渲染图，全是密集的扬声器开孔，没有设计特别的图案。左上角是小米的品牌Logo。

包装盒背面为白底红字，印有部分产品信息。Redmi小爱音箱，产品型号：L07A，电源：12V/1A，蓝牙：BT4.2，支持A2DP音乐播放，WiFi：2.4GHz，支持802.11b/g/n，制造商：小米通讯技术有限公司。还有“已接入米家”、“蓝牙网关”的标识，以及条形码、注意事项等。

包装盒顶部印有一句宣传语，Redmi小爱音箱，听音乐、语音遥控家电的人工智能音箱。

包装内物品，Redmi小爱音箱一台，与电源适配器对比可以看出，音箱的体积是比较小巧的，包装内还有一份入门指南。

白色的电源适配器。

电源适配器的插头为DC圆头。

电源适配器信息，型号：AD-01211200100CN-2，输入：200-240V~50/60Hz 0.2A，输出：12V⎓1A，制造商：深圳市雅晶源科技有限公司。

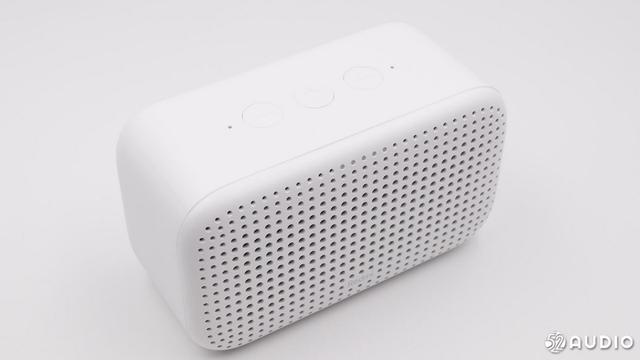

音箱正面特写，纯白色机身，顶部有控制按键，正面看上去是密密麻麻的开孔，顶部实则隐藏了几个LED指示灯，在其他配色的产品上可能比较容易看到。

音箱背面，没有什么特别的地方，每个面过渡的地方都是有弧度的。

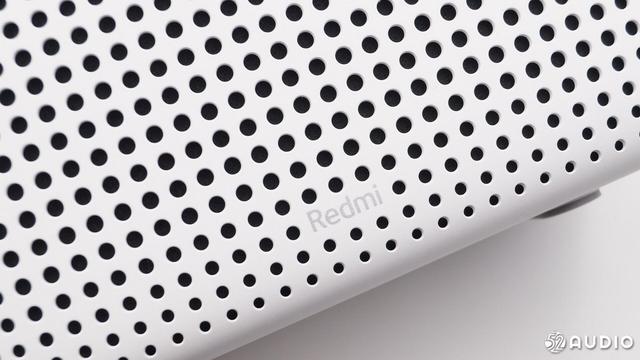

音箱正面底部有Redmi红米的Logo。

音箱顶部按键，从左至右依次是音量-、多功能按键和音量+。多功能按键可以实现麦克风禁用、长按5秒配对、长按10秒恢复出厂设置的功能。左右两侧还各有一个麦克风拾音开孔。

音箱背面底部的信息，Redmi小爱音箱，产品型号：L07A，输入：12V⎓1A，小米通讯技术有限公司。

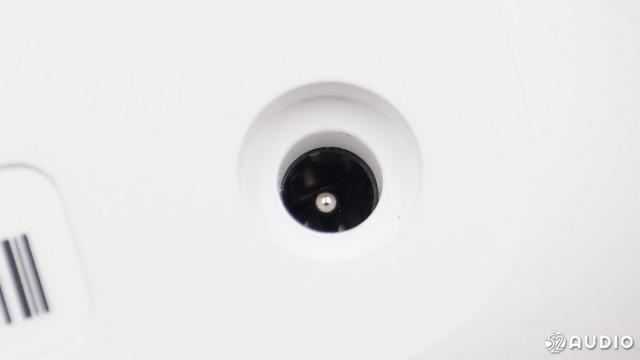

DC充电接口特写。

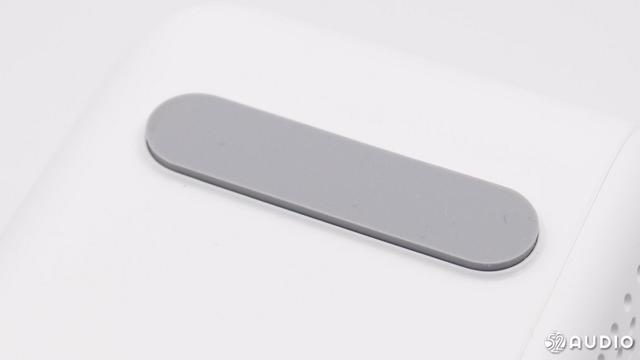

音箱底部左右各一条形的防滑胶垫。

二、Redmi小爱音箱Play 拆解

撬开音箱正面盖板，通过四周的卡扣固定。

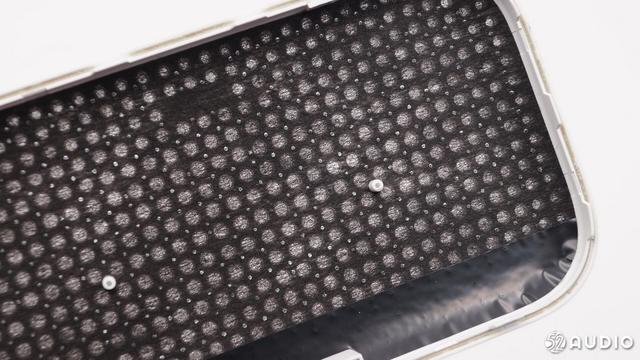

盖板内部特写，有防尘网，中间还有两个固定音腔的塑料柱。

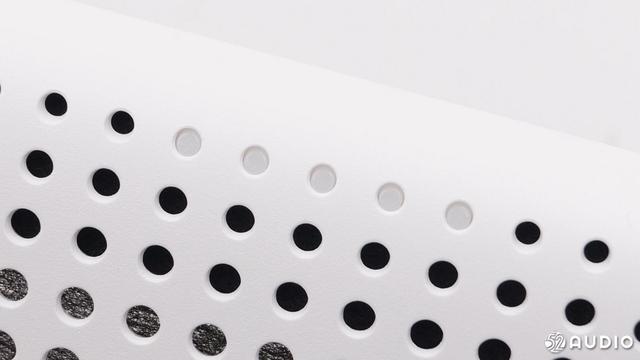

正面盖板顶部，隐藏在开孔中的五个LED灯罩。

内侧的导光柱特写。

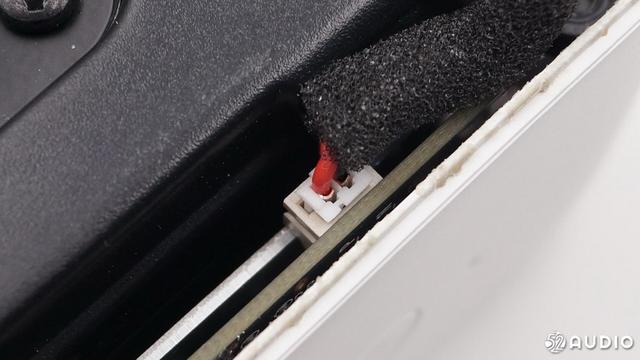

音腔与主板连接的插座，导线用缓震泡棉包裹，减少共振。

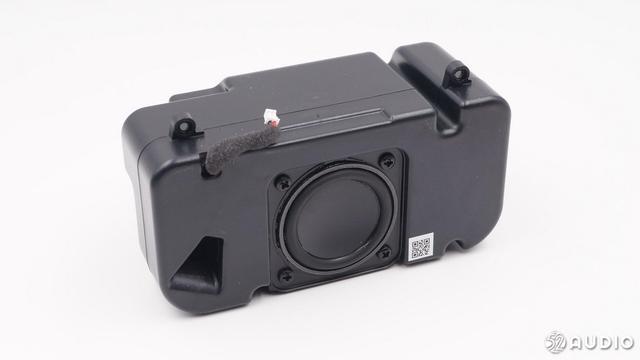

扬声器结构正面特写，有一个扬声器单元。

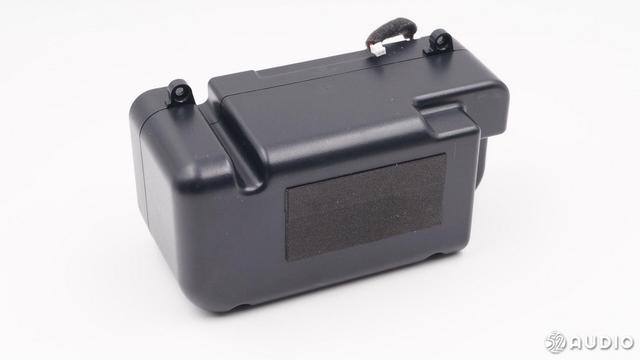

扬声器结构背面特写，有一块海绵，减少音腔与外壳的共振。

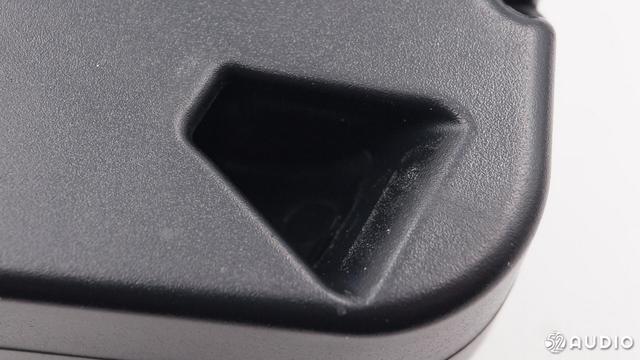

较大的倒相孔，能够得到更好的低音效果。这是U型风管设计的出音口。

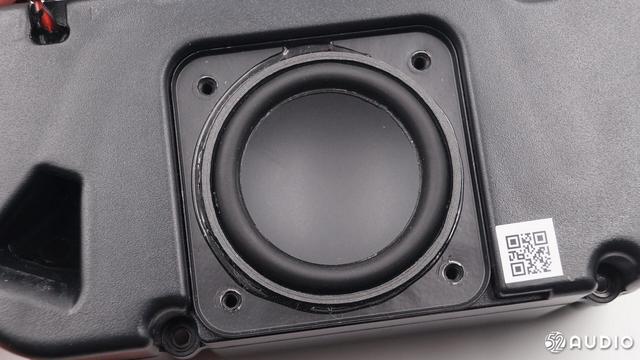

扬声器单元特写。

扬声器与音腔之间有缓震的垫片。

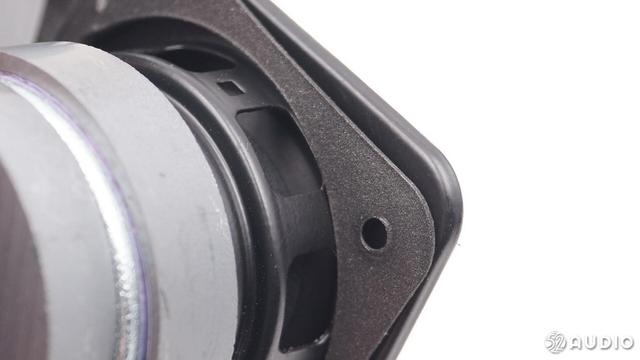

扬声器结构特写，喇叭结构加副磁。

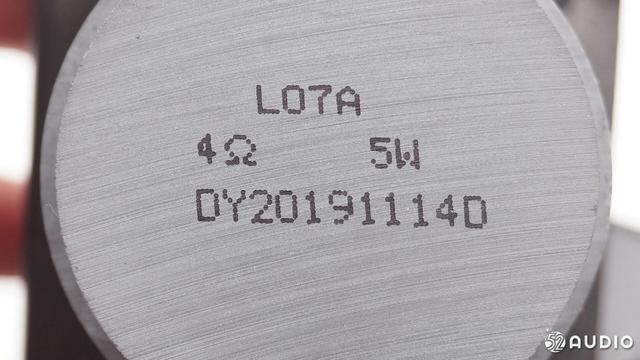

型号L07A，额定阻抗4Ω，功率5W的全频扬声器特写。小米音箱产品的扬声器似乎来自于同一供应商，底部编码的格式都相同。

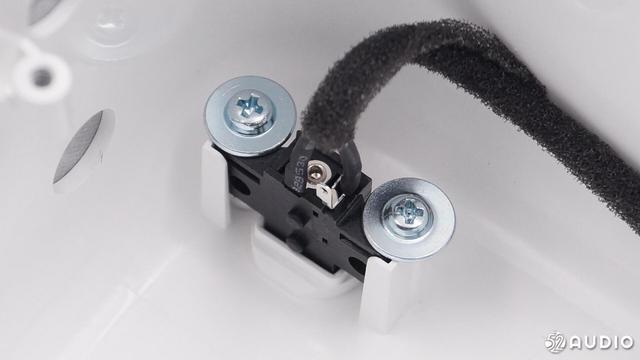

电源插座通过螺丝固定在壳内。

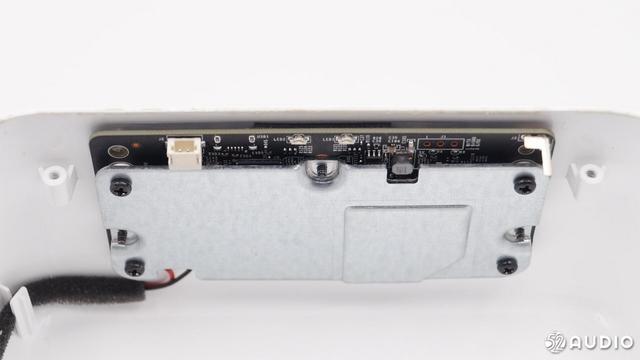

电路板外面有一层铁板散热。

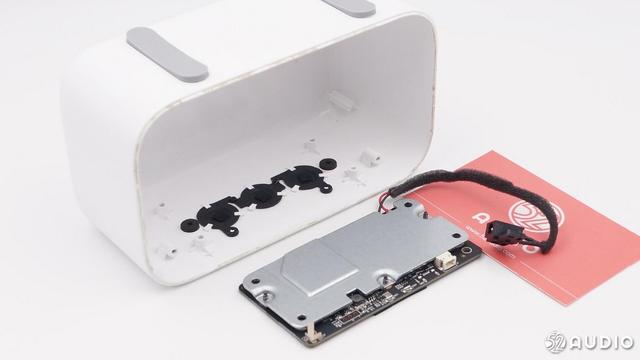

取出电路板，电路板下面是音箱顶部的按键。

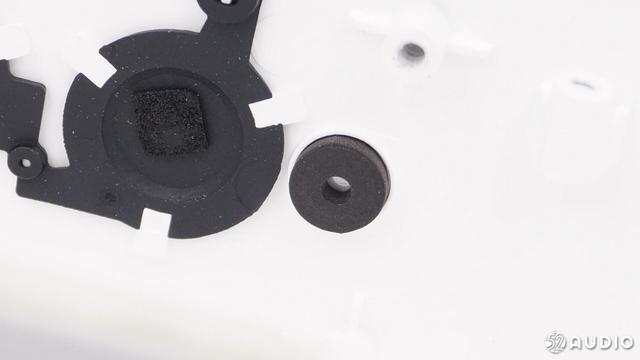

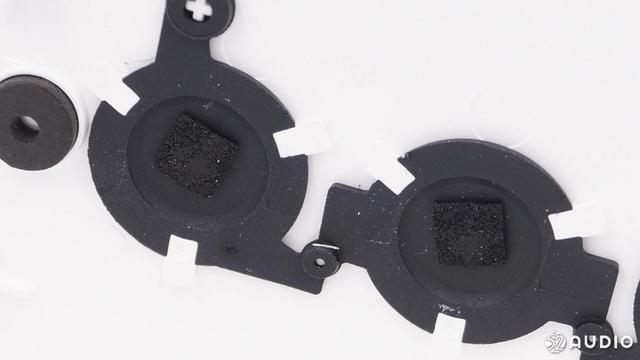

橡胶按键内侧有泡棉，提升使用寿命。

麦克风的保护罩，可以提高密闭性、提升拾音能力。

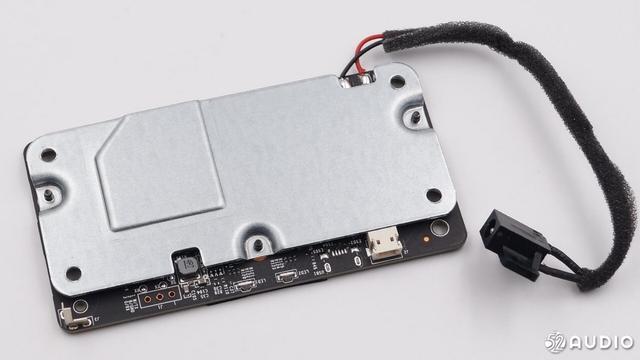

电路板正面的散热铁板，下面是音箱的核心元件及电路。

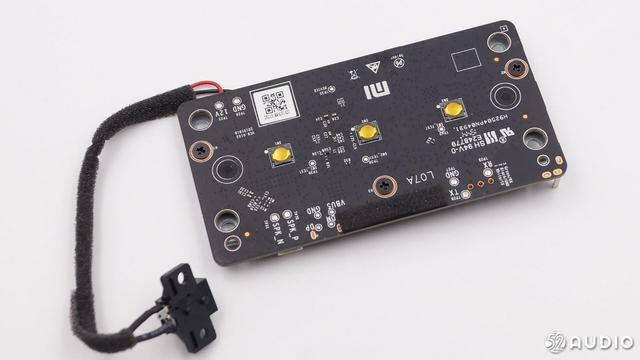

背面是三个按键和麦克风开孔。

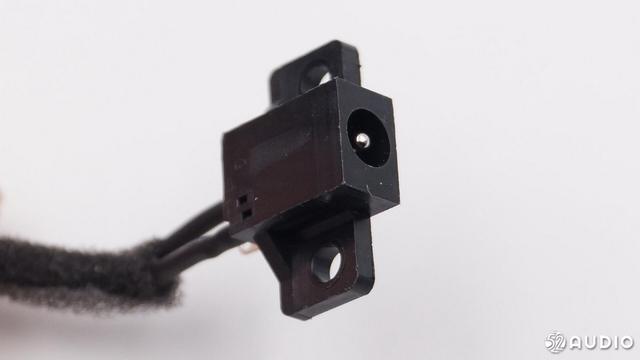

DC充电接口特写。

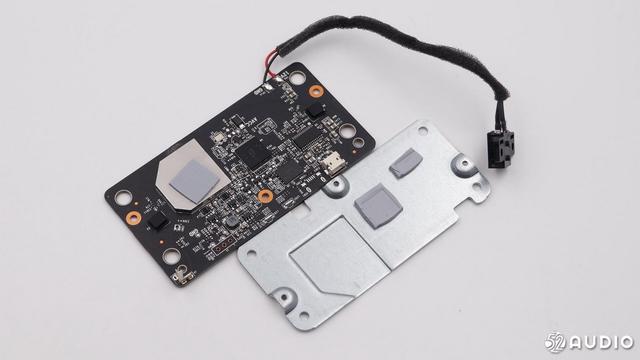

取下主板上的散热铁板，下面共有三个导热贴。

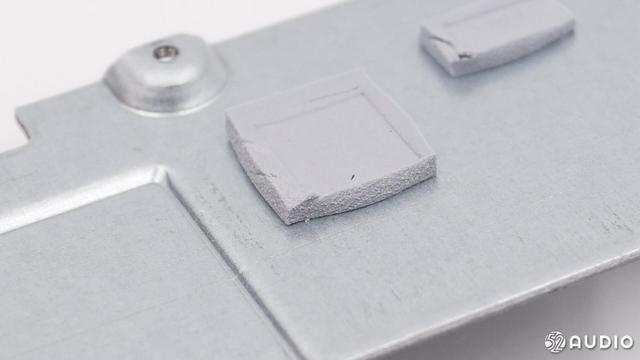

导热贴特写。

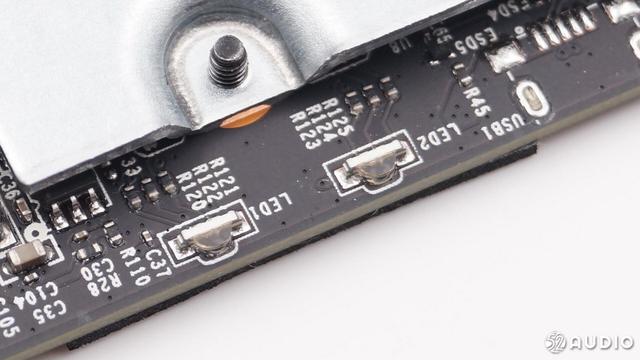

两颗RGB LED指示灯。

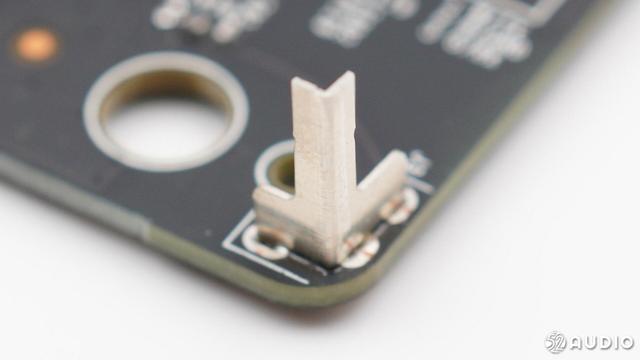

金属蓝牙天线。

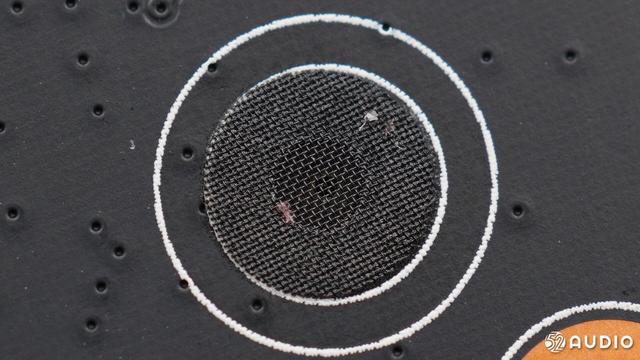

主板背面的麦克风防尘网。

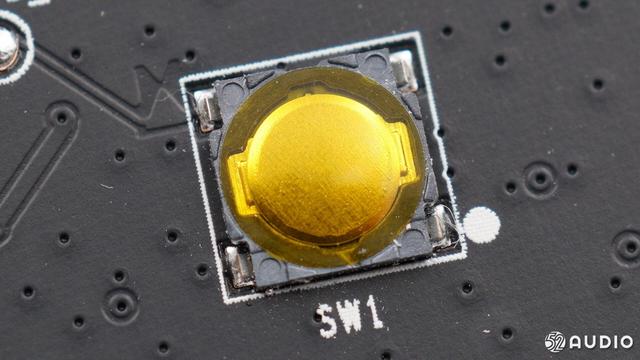

贴片焊接的按钮开关。

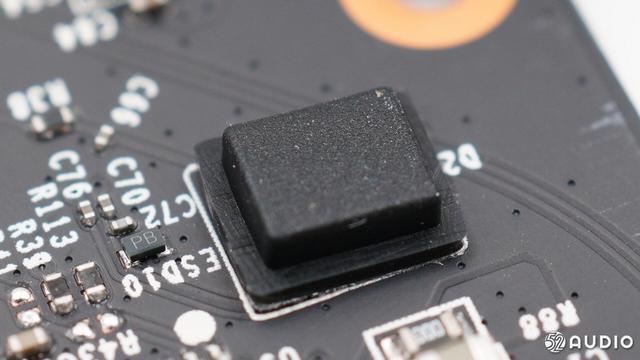

MEMS硅麦背面有橡胶罩覆盖。

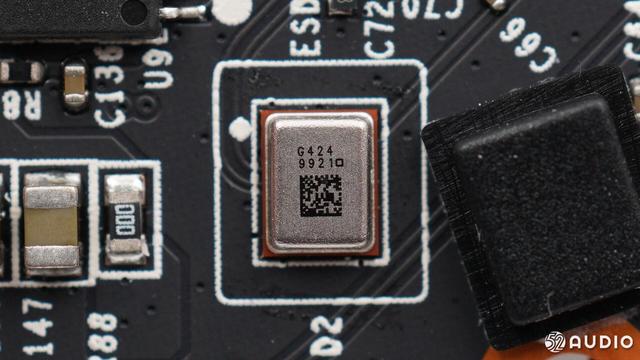

丝印 G424 9921的MEMS硅麦。

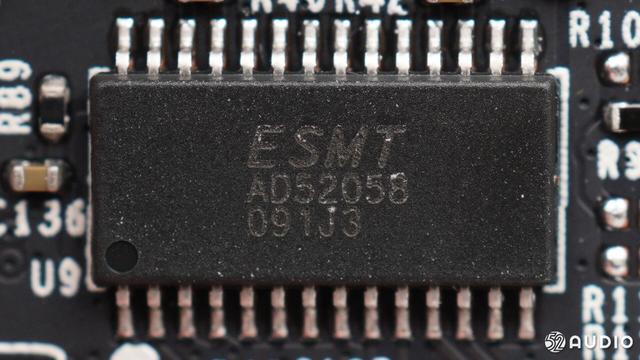

ESMT晶豪科技AD52058 15W立体声D类功放 IC，宽工作电压范围。

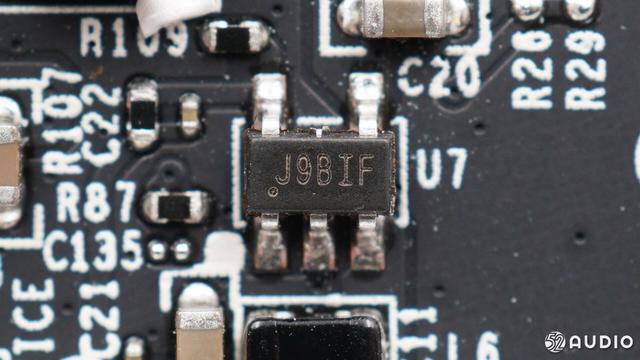

丝印J9BIF的降压IC。

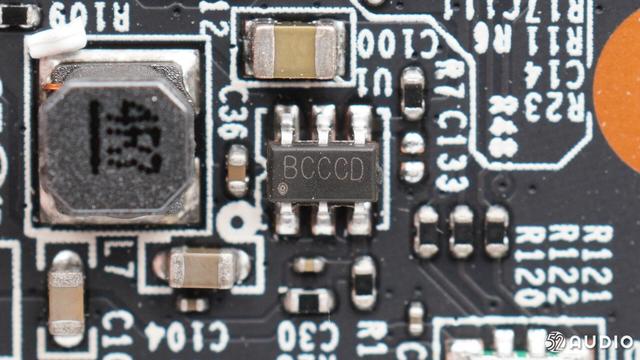

丝印BCCCD的降压IC，为主板上的处理器等供电。

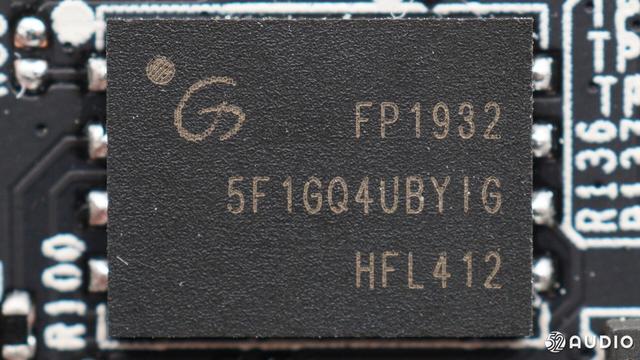

兆易创新 存储器 GD5F1GQ4UBYIG，1Gb SLC NAND Flash，用于存储固件。

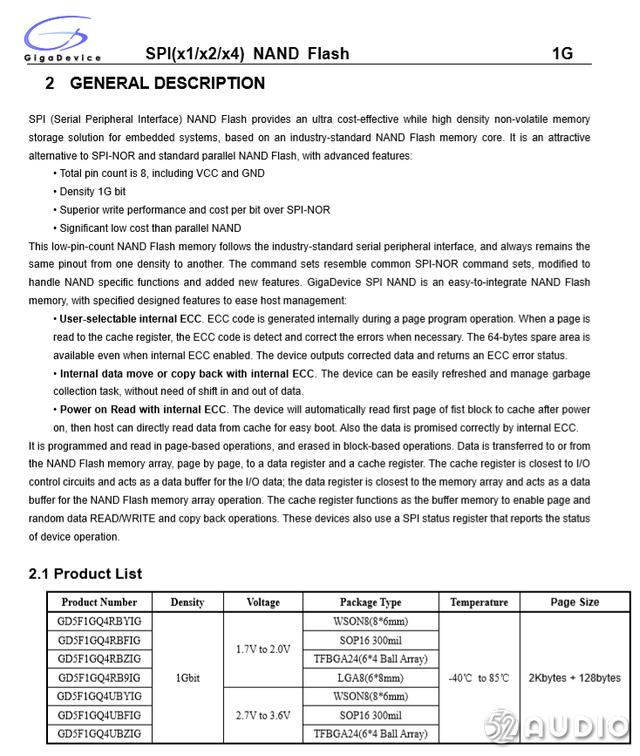

兆易创新 GD5F1GQ4UBYIG 详细资料。

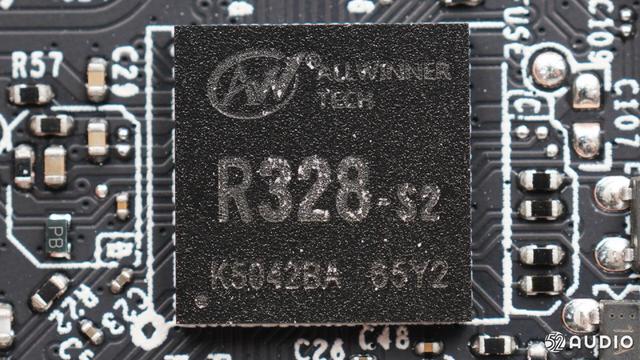

主控芯片为全志R328，具有双核Cortex A7 1.2GHZ的计算能力，以极致成本提供了满足智能音箱远场交互的充足算力，了解到主流语音降噪和深度学习算法均已完成适配和量产验证。

在接口方面R328具有极高的集成度和丰富的扩展接口，集成了3路ADC、1路差分DAC、2路LDO、DDR2，支持8路PDM DMIC、3路 TDM I2S、SPDIF音频扩展，并支持硬件MAD VAD，实现了待机状态下的超低功耗唤醒。

据我爱音频网拆解了解到，京东、魅族、小米、网易、索尼、腾讯听听、百度、天猫精灵等诸多知名品牌的智能音箱产品均采用了全志方案。

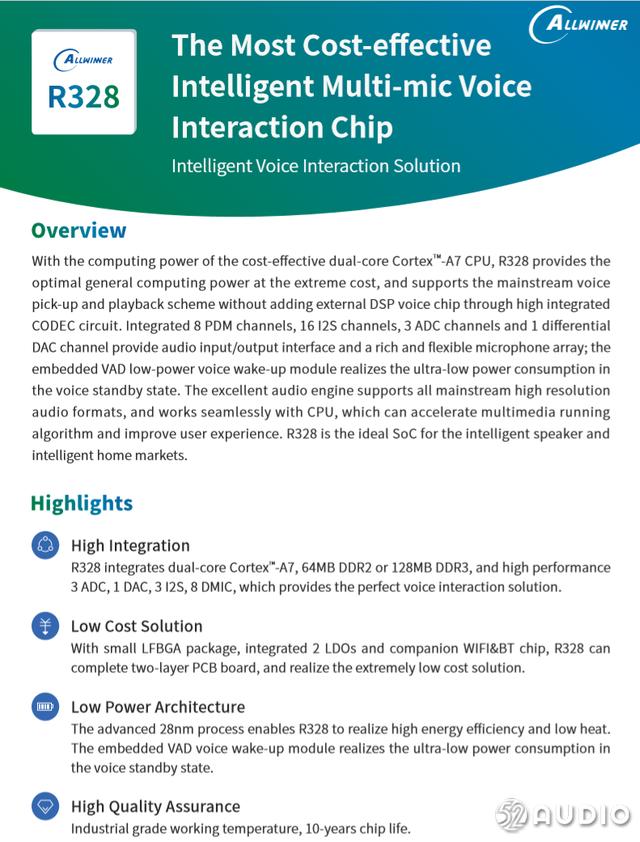

全志 R328 资料介绍。

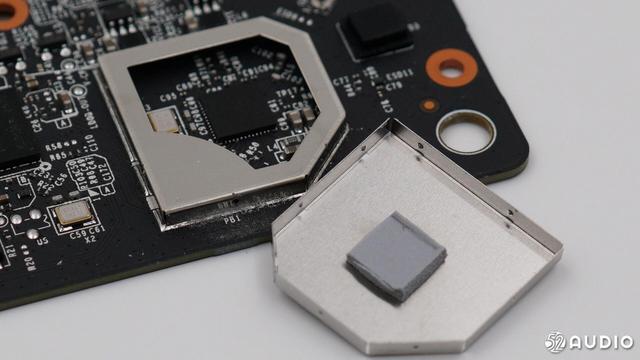

屏蔽罩内芯片有一块导热贴。

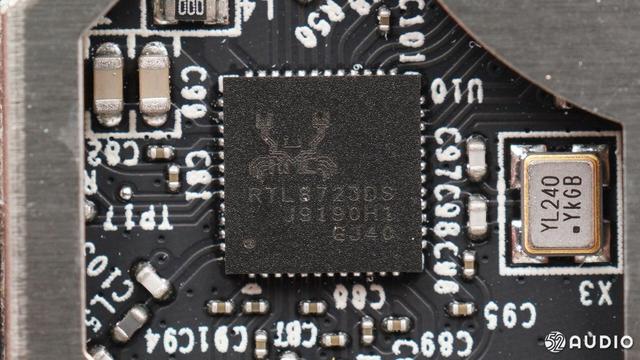

Realtek瑞昱RTL8723DS WiFi 蓝牙二合一无线连接芯片，支持蓝牙4.2。

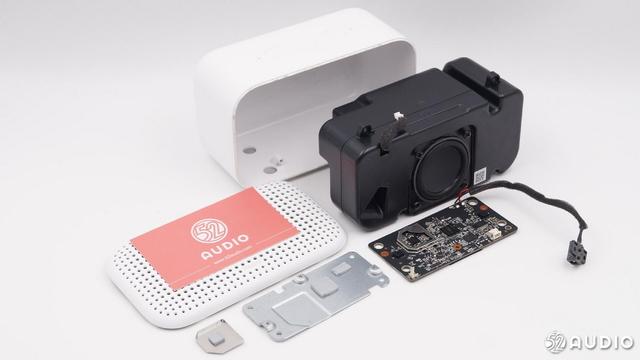

拆解全家福。

我爱音频网总结

可以说，Redmi小爱音箱Play是目前最具性价比的智能音箱入门产品。虽然它的外观不好看也不难看，但是还有其他的马卡龙配色补救。音腔采用U型风管设计提升低频效果；主控芯片为全志R328，蓝牙WiFi芯片来自瑞昱，立体声D类功放IC来自晶豪科技，硬件配置不错。

而且Redmi小爱音箱Play在软件方面做了比较多的优化，比如第三代小爱同学、声纹识别功能等，最重要的是它内置蓝牙Mesh网关，可以接入米家智能家居，对于这个价格来说已经很难再要求什么了。
