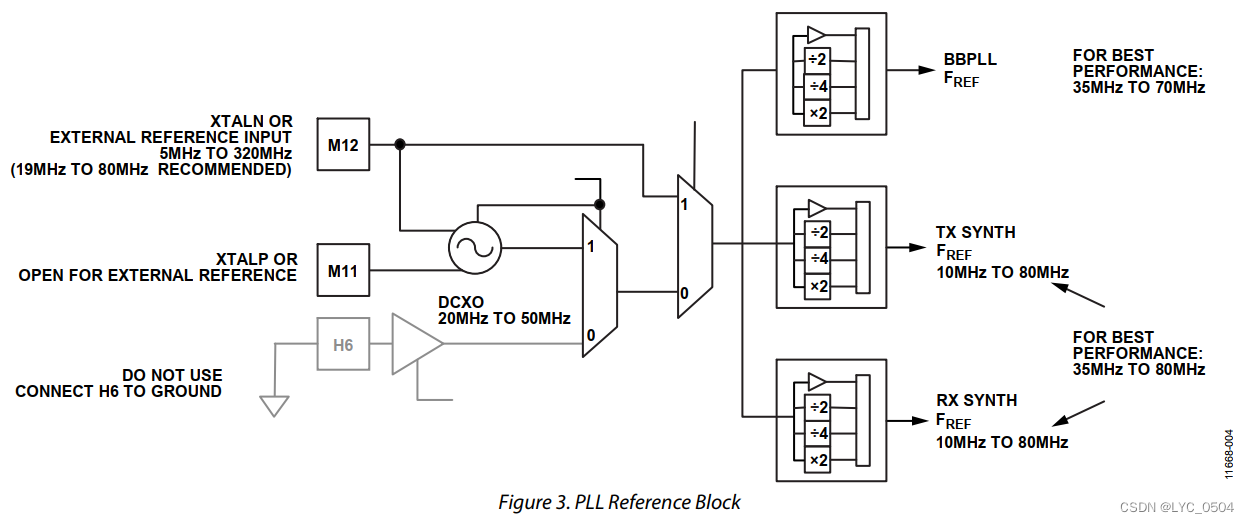

参考时钟输入源有两种方式:外部振荡器和外部参考时钟。当使用振荡器时,振荡器连接XTALN和XTALP两端,然后控制DCXO设置合适的参考时钟。当使用外部时钟直接将外部时钟连接到XTALN管脚(M12),然后跳过DCXO,连接到基带PLL和射频PLL。

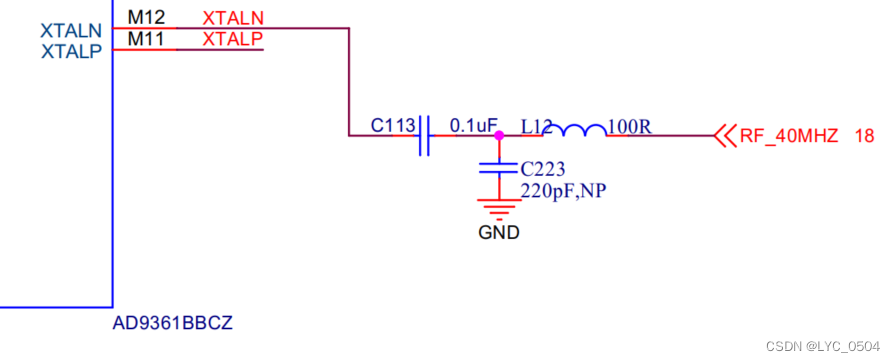

工程应用中采用外部参考时钟,原理图如下所示:
参数 | 内容 |
输入 | 外部参数输入 ,输入频率为40MHz |
输出 | BBPLL合成器 ,输出频率为40MHz |
输出 | RFPLL合成器 ,输出频率为80MHz |
工程应用中对应寄存器配置:
内容 | 说明 | |
0x009 | 0x17 | D4=1表示使用外部参考时钟,使能BBPLL,使能数字供电 |
0x045 | 0x00 | 参考时钟进入BBPLL为x1 |
0x2AB | 0x07 | 接收合成器的参考时钟设置为2倍 |
0x2AC | 0xFF | 发射合成器的参考时钟设置为2倍 |
