在使用SolidWorks进行产品设计时，为了提高使用效率和符合设计者的习惯，用户可以对SolidWorks进行用户化设置。本文将介绍自定义SolidWorks的一些非常实用的设置，同时让读者对自定义SolidWorks有较深的了解和认识。

设置分为系统设置和文档设置，首先要明白这2个设置的区别，系统设置是关于solidworks软件的设置，对所有打开的文档都有作用。文档设置是针对当前文档，跟随文档走的，所以可以通过保存让不同的文档拥有不同的文档设置。


系统设置

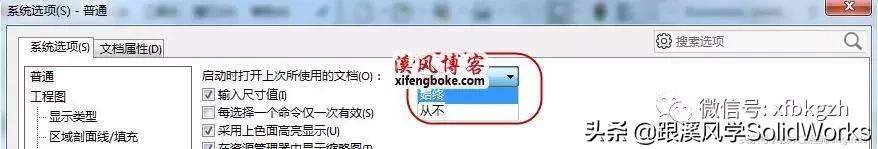

启动时打开上次打开的文档

默认设置是【从不】，如果选择始终，就可以在下次启动SW时自动打开上次正常关闭SW前所打开的文档，说正常关闭是指不包括SW崩溃或者非正常关机等的情况。


输入尺寸值
