烤箱面包烘焙状态图详解：从UML设计到PlantUML实现

       题目：假设你正着手设计一个烤箱。建立一个跟踪烤箱中面包状态的状态图。要包括必要的触发器事件、动作和监视条件。

一、状态图概述

       状态图是UML（统一建模语言）中的一种行为图，它用于描述系统中对象的状态变化以及触发这些变化的事件。在智能家居领域，如烤箱设计，状态图可以帮助我们理解和设计烤箱的自动化控制流程，特别是对于烘焙面包这类需要精确控制温度和时间的过程。

       在烤箱面包烘焙过程中，面包的状态转换包括未放入面包、发酵中、烘焙中、完成、烤焦等。每个状态代表了面包在烘焙过程中的一个特定阶段，而状态之间的转换则代表了烘焙过程中的关键事件。

二、状态图绘画分析

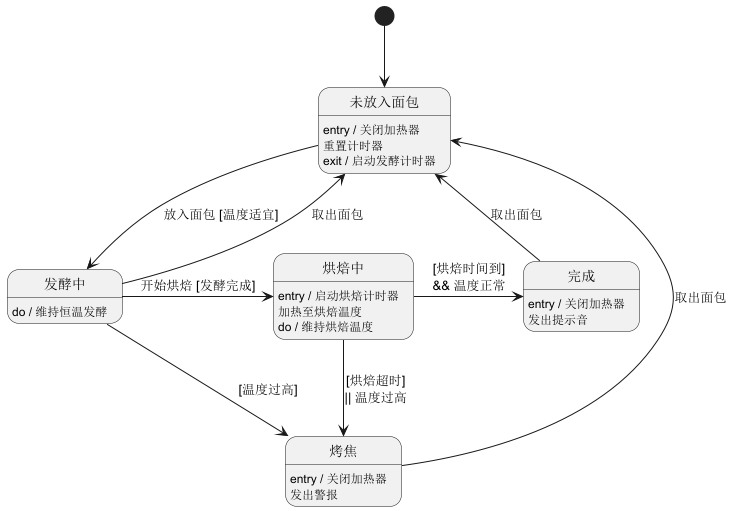

根据提供的烤箱面包烘焙状态图，我们可以分析出以下关键状态和转换：

1. 未放入面包：烤箱初始状态，未放入面包。

2. 发酵中：面包放入烤箱，开始发酵过程。

3. 烘焙中：发酵完成后，开始烘焙过程。

4. 完成：烘焙完成，面包烤好。

5. 烤焦：烘焙过程中温度过高或时间过长，导致面包烤焦。

状态转换触发器和动作包括：

• 放入面包[温度适宜]：从“未放入面包”到“发酵中”。

• 开始烘焙[发酵完成]：从“发酵中”到“烘焙中”。

• 烘焙时间到 && 温度正常：从“烘焙中”到“完成”。

• 温度过高 || 烘焙超时：从“烘焙中”到“烤焦”。

三、状态图绘画与PlantUML代码实现

下面是用PlantUML绘制烤箱面包烘焙状态图的代码示例：

@startuml OvenBreadStateDiagram

state "未放入面包" as Unloaded
state "发酵中" as Proofing
state "烘焙中" as Baking
state "完成" as Done
state "烤焦" as Burnt

[*] --> Unloaded

Unloaded : entry / 关闭加热器\n重置计时器
Unloaded : exit / 启动发酵计时器

Unloaded -> Proofing : 放入面包 [温度适宜]
Proofing : do / 维持恒温发酵
Proofing -> Baking : 开始烘焙 [发酵完成]
Baking : entry / 启动烘焙计时器\n加热至烘焙温度
Baking : do / 维持烘焙温度
Baking -> Done : [烘焙时间到]\n&& 温度正常
Done : entry / 关闭加热器\n发出提示音
Baking -> Burnt : [烘焙超时]\n|| 温度过高
Burnt : entry / 关闭加热器\n发出警报

Proofing --> Burnt : [温度过高]
Proofing --> Unloaded : 取出面包

Done --> Unloaded : 取出面包
Burnt --> Unloaded : 取出面包

@enduml

代码解析：

1. 使用[*]表示状态图的起始点。

2. 使用-->表示状态之间的转换，并在转换旁边标注触发转换的条件。

3. 每个状态用一个圆角矩形表示，状态名称写在矩形内。

4. 在状态内，使用entry、exit、do等关键字描述进入、退出或在状态内执行的动作。

四、状态图的关键点

通过分析这个烤箱面包烘焙状态图，我们可以总结出以下几个关键点：

1. 状态的完整性：状态图完整展示了面包从放入到烘焙完成的整个流程，包括正常流程的各个状态。

2. 状态转换的明确性：每个状态转换都有明确的触发条件，如温度适宜、发酵完成等，这有助于理解状态转换的原因和条件。

3. 状态的可扩展性：此图可以轻松扩展更多状态和转换，如添加“预热”状态等。

4. 状态转换的合理性：状态转换逻辑合理，符合面包烘焙的实际情况。

五、总结

烤箱面包烘焙虽然是一个日常的烹饪过程，但通过UML状态图的分析，我们可以清晰地理解面包在其烘焙过程中的各种状态和状态转换。状态图特别适合展示这种具有复杂控制流程的系统。

绘制状态图时需要注意：

• 明确对象的状态和它们之间的转换。

• 合理标注状态转换的触发事件。

• 保持图表简洁的同时不丢失关键信息。

PlantUML作为一种文本化绘图工具，非常适合快速绘制和修改这类UML图，便于版本控制和团队协作。通过代码生成的图表也具有良好的一致性和可维护性。

理解这样的状态图不仅有助于系统设计，对于后续的编码实现和系统维护都有重要指导意义。希望本文对您理解UML状态图及其应用有所帮助！
