平板天线概述

零占地、保形设计是卫通终端天线的关键演进需求，卫通客户已经开始将目光投向小尺寸、轻量化和大功率的方向。同时根据带宽、载体等应用场景的不同，卫通终端天线也呈现出了定制化及差异化特性。设备商既要满足客户需求，同时还要完成新技术导入及整合，推出具备综合竞争力的卫星通信设备，是卫通设备商当前面临的共同挑战。伴随着这一趋势，卫通平板天线这个概念再次进入了C位，成为了业界关注的焦点之一。

当前卫通平板天线技术创新主要包括两个方面是，一是采用超材料技术实现的全固态全静止平板天线，属于卫通平板的新技术路线产品。二是采用BFIC(Beamforming IC)的有源相控阵技术路线。另外平板天线近期还出现了基于电磁界面、液晶、全息、透镜等产研结合热点，下面就这些具体技术做下简要介绍。

超材料技术隶属于界面电磁学，后者研究旨在揭示电磁波在时间域和空间域的变化规律，因此可以从两个不同的方面对电磁问题进行分类，根据在不同问题中，与电磁波相互作用的结构或材料，在三维方向上尺寸与电磁波波长的比值，可以将所有电磁问题分为以下四类：

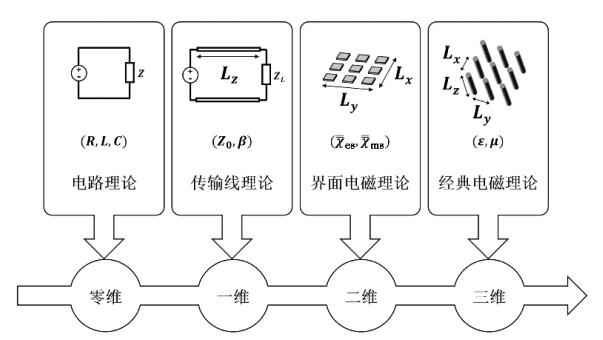

图1：电磁学在空间域上的分类方法

麦克斯韦电磁理论是三维域的电磁计算方法，但对于天线而言，其往往显得不是特别适合，需要一定程度的简化和适配。对于天线这种电磁问题，其仅在Z方向上的尺寸远小于波长，而XY两个方向上的尺寸仍与波长可比拟，与之相关的研究即界面电磁学的理论。学界目前对于界面电磁学的研究主要涵盖如下方面：对平面波幅度的响应；对平面波相位的响应；对平面波极化方向的响应；对表面波传播的响应等。这条路径是相控阵天线的低成本化的一个热点。从细分技术角度看，目前此处主流路径包括：可重构全息天线、可相变材料天线(液晶&硅基板)等。

3GPP将24.25~52.6GHz频段范围定义为5G FR2频段，当前主流5G毫米波天线方案，多采用多通道BFIC实现特定波段的有源天线阵(5G Active Antennas)。这些BFIC厂家目前商用方案多是多通道CMOS架构，典型的国外规模BFIC厂家有NXP、Anokiwave、ADI、Renesas(IDT)等。

图2：多通道BFIC相控阵天线的典型系统集成案例

伴随着eMBB、mMTC等5G价值应用场景，为了实现对于信道和频谱资源的利用率，高频大规模MIMO和non-Territorial NB-IoT是具体价值客户的重点需求，也是mm-Wave 5G应用的有待创新和发展的领域。从天线角度出如何实现上述功能特性，尤其是利用BFIC在实现特定场景下的有源相控阵天线设计是5G时代天线设计要回答的问题。mm-Wave BFIC商用方案从发展时间和市场占有率角度来看，按照5G TDD架构进行的系统定义是最广泛的，从市场需求出发，客户关心包括发功EIRP、增益、EVM、噪声系数NF、IMD产物及杂散等指标，也是在进行BFIC有源阵列天线系统设计阶段，需要解决考虑技术问题。

另外一个大的卫通平板发展方向，属于各类低成本实现相控阵天线的实现路径分析。总的来看可以划分为：创新反射阵、超材料电磁表面、金属缝隙透镜等方面。创新反射阵是将电可调材料置于反射面中，通过调节材料的电导、磁导系数，实现入射及反射电磁波的微小区域精准控制，通过阵列化控制实现波束的调节；超材料电磁表现是反射阵的延续和发展，不同之处在于前者不再区分馈源及发射面，通过3D叠层的高密集成，可以实现更高的集成度，最关键的是超材料结构的引入，带来了空域滤波、RCS缩减、可重构等新特性。金属缝隙透镜其采用缝隙Gap Waveguide结构，可以实现电磁波的聚焦的灵活控制，革新了传统微波天馈高精度机加高成本概念。在当前低成本创新天线技术发展引领下，不应再将天线视为一个无线、有线转换结构件，而是将其视为基带设备与3维电磁空间交互的智能化接口，将赋予包括卫通在内的通信应用更大的自由度和空间，同时也将给客户提供更优质的产品和服务体验。

基于此篇展开了"卫通平板天线的那些事"系列。开篇文章让各位对卫通平板天线有了初步了解，下一篇我们将从平板反射阵，展开对其各技术路径的深入讨论。下周四，星楷原创频道，不见不散。
