定时器

时间精度设置：参数→双击PLC参数→PLC系统设置→定时器时限设置。

普通型定时器：

OUT_T

一EN     ENO一

一TCoil ←一一Bit数据类型(编号)

一TValue←一ANY16数据类型(时间)

高速型定时器：

OUTH_T

一EN    ENO一

一TCoil←一一一一Bit数据类型(编号)

一TValue←一一一 ANY16数据类型(时间)

使用方式：拖入/输入OUT_T，EN前加使能触点。

一EN     ENO一

一TCoil←一一一一TC(0～F)

一TValue←一一一常数

用触点时：普通TS、累计STS。

用线圈时：普通TC、累计STC。

用当前值时：普通TN、累计STN。

其他计时器：

生成脉冲：

                         TP

M0一→  一IN      Q一  ←一M2

t#1S→   一PT   ET一  ←标签(当前值)

延时断开：

TOF

一IN        Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

延时接通：

TON

一IN        Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

生成脉冲、高速：

TP_HIGH

一IN         Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

延时断开、高速：

TOF_HIGH

一IN         Q一←一一Bit数据类型

一PT       ET一←Time(时间)数据类型

延时接通、高速：

TON_HIGH

一IN         Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

生成脉冲、使能：

TP_E

一EN    ENO一

一IN          Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

延时断开、使能：

TOF_E

一EN    ENO一

一IN          Q一←一一Bit数据类型

一PT       ET一←Time(时间)数据类型

延时接通、使能：

TON_E

一EN    ENO一

一IN          Q一←一一Bit数据类型

一PT       ET一←Time(时间)数据类型

生成脉冲、高速、使能：

TP_HIGH_E

一EN    ENO一

一IN          Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

延时断开、高速、使能：

TOF_HIGH_E

一EN    ENO一

一IN          Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

延时接通、高速、使能：

TON_HIGH_E

一EN    ENO一

一IN          Q一←一一Bit数据类型

一PT      ET一←Time(时间)数据类型

IN、Q：Bit数据类型

PT、ET：Time(时间)数据类型

TP：生成脉冲。

TOF：延时断开。

TON：延时接通。

E：带使能，可累加计时，关使能，保持状态。

HIGH：高速计时器。

计数器

OUT_C

一EN ENO一

一CCoil←一一一一Bit数据类型

一CValue←一一一 ANY16数据类型

用于触点时：CS。

用于线圈时：CC。

用于当前值时：CN。

CTD←一一一一递减计数器

一CD          Q一

一LOAD   CV一

一PV

CTU←一一一一递增计数器

一CU           Q一

一RESET  CV一

一PV

CTUD←一一一一递增递减计数器

一CU        QU一

一CD        QD一

一RESET  CV一

一LOAD

一PV

CTD_E←一一一一递减计数器带使能

一EN    ENO一

一CD          Q一

一LOAD    CV一

一PV

CTU_E←一一一一递增计数器带使能

一EN      ENO一

一CU           Q一

一RESET   CV一

一PV

CTUD_E←一一递增递减计数器带使能

一EN       ENO一

一CU          QU一

一CD          QD一

一RESET    CV一

一LOAD

一PV

CD、CU、LOAD加载、Q、RESET复位、QU、QD：Bit数据类型

PV、CV：Word数据类型带符号

定时器应用：1，定时器触点控制。2，定时器当前值比较控制。

计数器应用：1，计数器触点控制。2，计数器当前值比较控制。

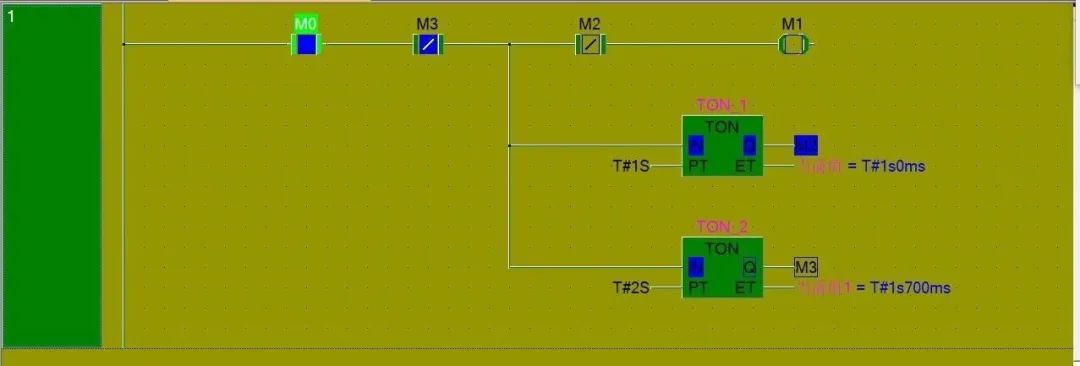

闪烁灯程序设计：


使用触点控制。

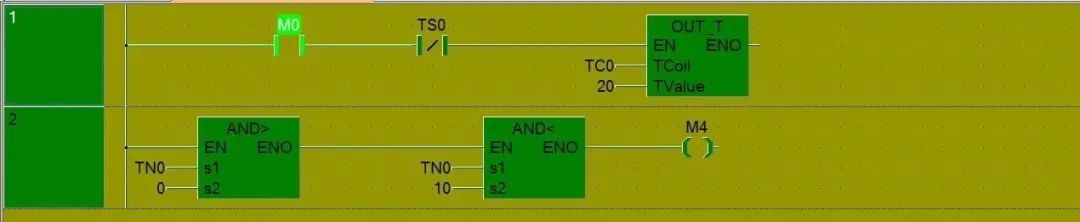

当前值比较控制。

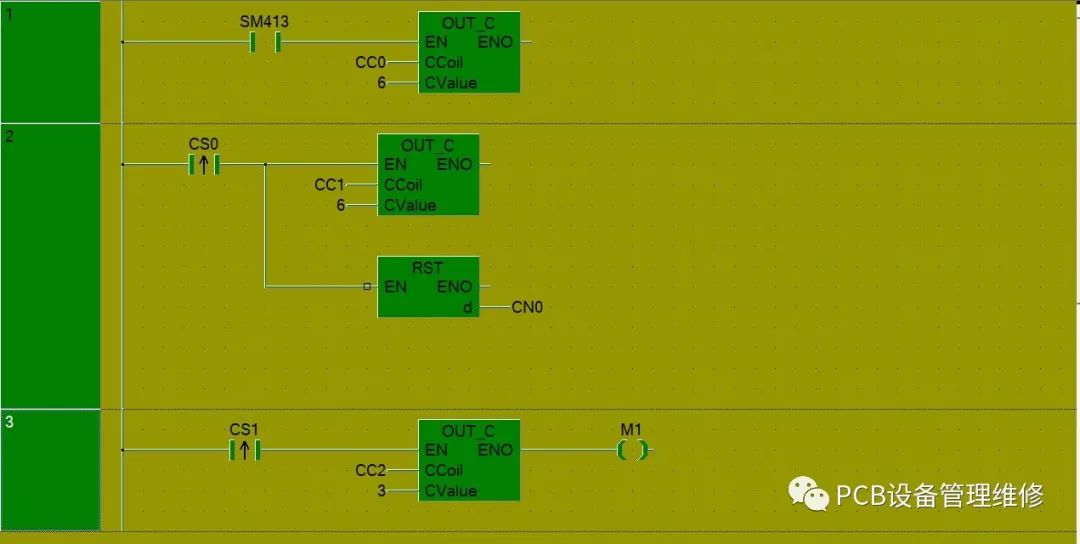

计数器应用。
