三菱FX5U编程定时器OUT T、OUTH T、OUTHS T、OUT ST、OUTH ST、OUTHS ST说明

定时器
OUT T、OUTH T、OUTHS T、OUT ST、OUTH ST、OUTHS ST

OUT指令之前的运算结果为on时，(d)中指定的定时器/累计定时器的线圈将0n并进行计测直至设置值为止。如果时限到，常开触点将导通，常闭触点将变为非导通。

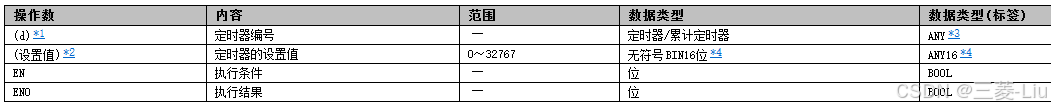

设置数据

内容、范围、数据类型 功能
OUT指令之前的运算结果为0n时，()中指定的定时器的线圈将ON并进行计测直至设置值为止。如果计数到(当前值氵 设置值)，常开触点将导通，常团触点将变为非导通。
OUT指令之前的运算结果由ON→OFF变化时其情况如下所示。

------时限到后，通过RST指令进行累计定时器的当前值的清除及触点的OFF。
执行OUT指令时，进行下述处理。
-------0UT T指令、0UTHT指令、0UTHST指令、OUT ST指令、0UTH ST指令、OUTHS ST指令的线圈的OH/OFF·0UTT指令、0UTHT指令、0UTHST指令、0UTST指令、0UTHST指令、0UTHS ST指令的触点的OH/OFF·0UTT指令、0UTHT指令、0UTHST指令、OUTST指令、0UTH ST指令、0UTHS ST指令的当前值的更改
-------OUT T指令、0UT ST指令为0n中，通过CJ指令等跳过了OUT T指令的情况下，将不进行当前值的更新及触点的0N/OFF\

---------同一0UT T指令、0UT ST指令在同一扫描内执行了2次以上的情况下，将按照执行的次数进行当前值的更新。

要点
用于定时器的设胃值的设置范围为1~32767。0UT指今作为100ms定时器，0UTH指今作为10ms定时器，0HS指令作为1ns定时器动作，因此实际的定时器常数加下所示。
OUT指令: 0.1~3276.7秒
OUTH指令: 0.01~327.67秒
OUTHS指令: 0.001~32.767秒
