之前,Rodrigo Calloni 在 Tableau 社区论坛上发布了一个问题,询问如何在 Tableau 中创建堆积条形图/单位图。Mahfooj Khan 通过使用甘特图提供了一个很好的解决方案。
在这之后,我们非常有才华的 Zen Master Jeffrey A. Shaffer 发表了一篇文章,他解释了在 Tableau 中重新创建单位图的过程。 看完他的文章后,我自己思考了下在 Tableau 中重新创建图表的方法。 在本文中,我们将创建一个单位图来展示 “ The Reykjavik Index for Leadership ” 。第 1 步:加载数据集
1)打开 Tableau 后,在“连接”中选择 “Excel”
2)选择要连接的 Excel 工作簿,然后单击“打开”
3)将以下数据加载到 Tableau Desktop / Public 中。
Country | Value |
United Kingdom | 72 |
France | 71 |
Canada | 71 |
United States | 70 |
G7 Average | 66 |
Japan | 61 |
Germany | 59 |
Italy | 57 |
第2步:联接另一个工作簿
这需要在 Tableau 外部进行一些数据准备。您可以使用 Tableau Prep,Alteryx,Trifacta,Datameer,Knime 或 Excel 来得到以下结果。本文我将使用 Excel,如果有人想通过其他方法得到同样的结果,请告诉我。
2.1)在Excel中创建一个名为 Category Sort 的列,并为其分配一个从 1 到 200 的值。
分类排序 |
1 |
2 |
3 |
... .. |
200 |
2.2)单击 Tableau 图标,转到主菜单,单击数据 ➤ 连接到数据,我们将打开数据源列表。选择 Microsoft Excel 并浏览包含生成单位图所需数据的工作表。我们在 Tableau 中分析的数据由两个不同的表(原始数据和外部数据)组成。

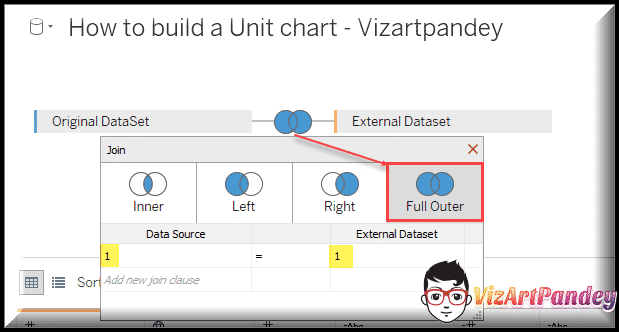

2.3)使用 “1” 联接两个数据表。根据下图显示选择完全外部联接。
第3步:计算字段
创建以下计算字段。[Unique Identifier]
STR([Category Sort])
[Country Color]
[Country]=[Country Parameter]
//[Country Parameter] contains list of all country names
[Alternate Value]
IF [Category Sort]%2=0 THEN “FALSE” ELSE “TRUE” END
[KPI Color]
IF [Alternate Value] =”TRUE” and ([Value]/100)*200>=[Category Sort]
Then “Fill” ElseIf [Alternate Value] =”TRUE” Then “Gray”
Else “White” end
[Country Value]
MAX(IF STR(([Value]/100)*200)=[Unique Identifier] THEN [Value] END)
//*If you want to show the value just above the Colored Marks
[Country Value]
MAX(IF STR([Param: Adjustable Space])=[Unique Identifier] THEN [Value] END)
//*If you want to show the value at the end of the Bar chart
//*[Param: Adjustable Space] Parameter Values would control the position of the marks and it should lies between 190 – 200
[Country Name]
UPPER(CASE LEN([Country])
WHEN 14 THEN (IF [Category Sort]=2*LEN([Country])+2 THEN [Country] END)
WHEN 13 THEN (IF [Category Sort]=2*LEN([Country]) THEN [Country] END)
WHEN 10 THEN (IF [Category Sort]=2*LEN([Country])+1 THEN [Country] END)
WHEN 7 THEN (IF [Category Sort]=2*LEN([Country])+3 THEN [Country] END)
WHEN 6 THEN (IF [Category Sort]=2*LEN([Country])+2 THEN [Country] END)
WHEN 5 THEN (IF [Category Sort]=2*LEN([Country])+1 THEN [Country] END)
END)
[Param Matched Country Name]
IF ATTR([Country Color]) THEN ATTR([Country Name]) END
[Param MisMatched Country Name]
IF ATTR([Country]!=[Country Parameter]) THEN ATTR([Country Name]) END
[Param Matched Country Value]
IF ATTR([Country Color]) THEN [Country Value] END
[Param MisMatched Country Value]
IF ATTR([Country]!=[Country Parameter]) THEN [Country Value] END
第4步:如何做到
以下是创建单位图的步骤:
4.1)从“维度”中,将“国家/地区”拖动到“行”
4.2)在列中添加 Avg(1) 计算。并将视图的标记更改为甘特条形图。

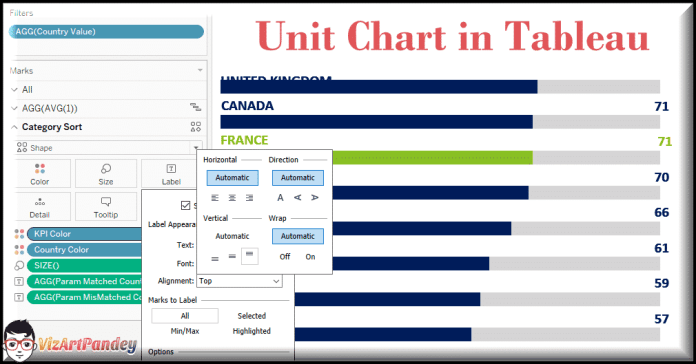

4.3)从维度中,拖动 [Param MisMatched Country Name] 和 [Param Matched Country Name] 到文本架上。按照下图步骤一步一步进行国家/地区名称对齐。
(点击查看大图)
4.4) 从度量中,将 Category Sort 拖动到行,也就是 Avg(1) 的右侧。要在 Tableau 中创建单位图,下面是几个关键步骤。首先,标记必须是能够代表不同离散单位的东西 ——某个形状,圆形,正方形等。其次,标记必须是分离的。这可以通过转到顶部菜单的“分析”并取消选中“聚合度量”来完成。 我们不必让这个过程太过复杂,只需将 “ Category Sort ” 的标记更改为形状就行。我使用了 Jaffery 文章中所使用的相同形状。您可以 下载这个形状 并将其添加到 Tableau 存储库中(通常存储在/ My Documents / My Tableau Respository / Shapes / ...)。 4.5) 将 Size()Calc 拖到大小标记上并将表计算依据选为“ 单元格 ” 4.6) 从维度中,拖动 [Param MisMatched Country Color] 和 [Param Matched Country Color] 到文本架上。按照 4.2 步骤 中所提到的相同过程进行操作。您会看到类似下图的情况。 ▼注意: 您也可以手动拖动标签并调整其位置。在仪表板上放置此工作表,如果一切顺利,您现在应该能得到以下图表:
在 Tableau 中创建单位图的简单方法
第 1 步
让我们创建三个不同的计算来得到我们想要的结果
[To Pad]
IF [Country]=”Japan” THEN 1 ELSE 100 END
[Total value]
WINDOW_MAX(MAX([Value]))
[Chart Color]
[Index] < WINDOW_MAX(MAX([Value]))
第 2 步
创建一个BINNED维度: 1)在“数据”窗格中,右键单击(在Mac上按住Control键并单击) [To Pad] ,然后选择 “创建”>“数据桶” 2)在创建数据桶对话框中,选择建议的新字段名称或为新字段指定不同的名称,并 分配 1 作为数据桶的大小 ,这样我们就可以获得 100 个离散值 3)从“数据”窗格中拖动 [To Pad(数据桶)] 将其放在列上。 4)从“数据”窗格的维度中拖动“ 国家/地区 ”字段,并将其放在 行 上。第 3 步
在视图中将国家排序
为了对可视化中的特定字段进行排序:● 在工作表中,右键单击(在Mac上按住Control键并单击)国家/地区并选择“排序”。
● 在打开的“排序”对话框中,执行以下操作:
● 对于排序依据,请选择“字段”
● 对于排序顺序,选择“降序”。它将按从高到低的降序对数据进行排序。
● 选择字段名称为“值”,聚合为“总和”
完成后,单击“确定”。
第 4 步

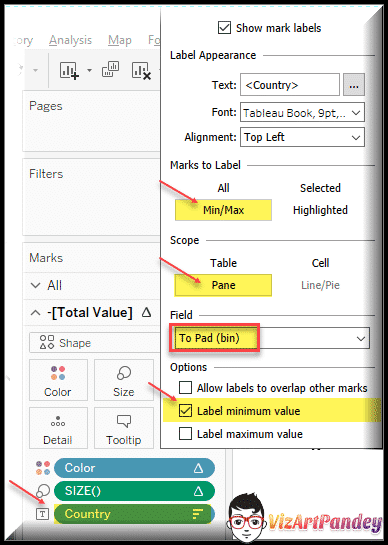

构建一个单位图 1) 将 Total value 拖到列上,然后双击现有字段以开始编辑。添加否定符号作为后缀,然后表计算依据选为“ 表(横穿) ” 2) 拖动另一个 Total value 到 第一个 [Total value] 的右侧 3) 将 “ Chart Color ” 维度拖到颜色上,然后表计算依据选为“表(横穿)” 4) 将 Size()度量 拖到大小上,然后表计算依据选为“单元格” 5) 将 Country 拖到标签上,然后表计算依据选为“单元格” 我们要做的第一件事就是格式化我们 Country 的标签。单击标记卡上的标签按钮,这将打开标签选项菜单,将其选为左上角对齐的方式。同样将 WINDOW_MAX(MAX([Value]))添加到第二个轴上,并选择为“标签最大值”
第 5 步
更改轴范围最后一件事是限制我们的轴范围以将视图聚焦在某些数据点上。
双击要编辑的轴,您也可以右键单击(在 Mac 上按住 Control 键并单击)轴,然后选择“编辑轴”。
主轴 - > - [Total value]
在“编辑轴”对话框中,选择以下选项:- 选中“包括零”复选框
- 所有行或列使用统一轴范围
次轴 - > [Total value]
清除“包括零”复选框
每行或每列使用独立轴范围

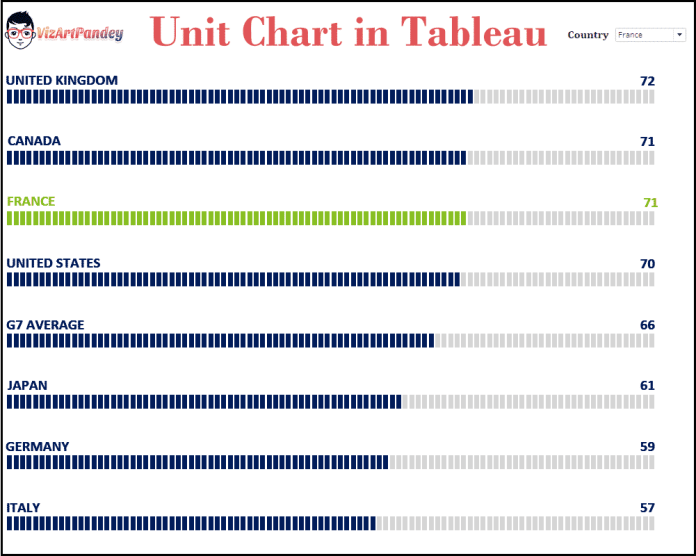

我们现在已经完成了,如果一切顺利,您应该看到以下可视化:
您可以使用先前应用的(方法 1 中的*)颜色计算以获得所需的结果。升级试用 Tableau 2019.2
