一、管道

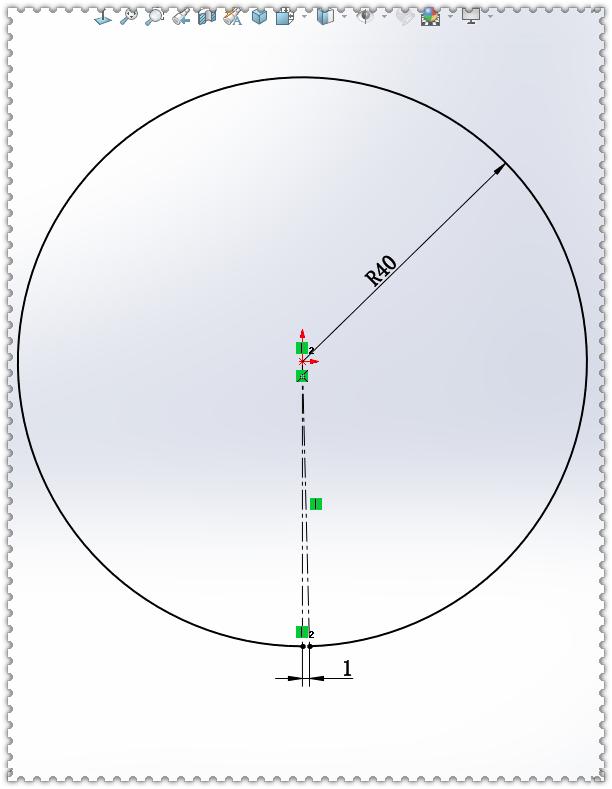

1.在【前视基准面】画一个圆，在下方剪裁一个豁口：1 。(扫描的路径)

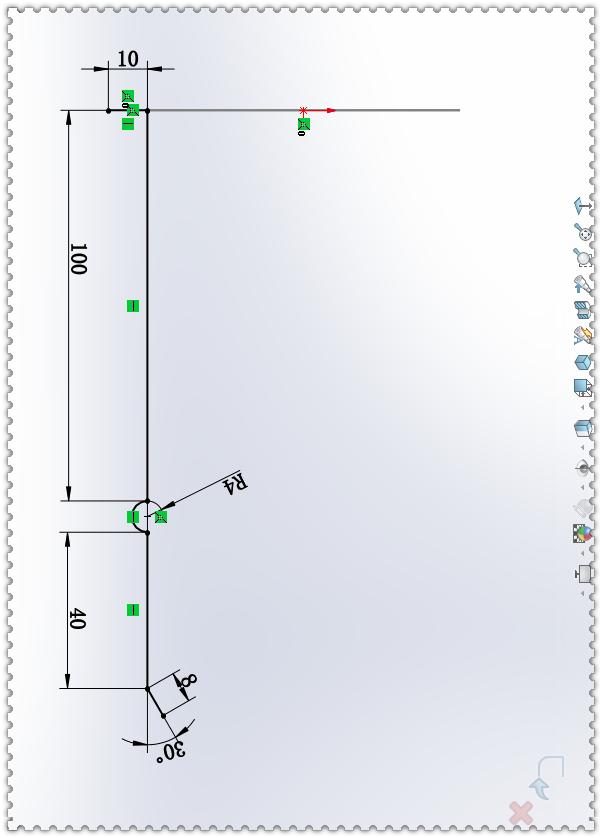

2.在【右视基准面】画草图。(扫描的轮廓)

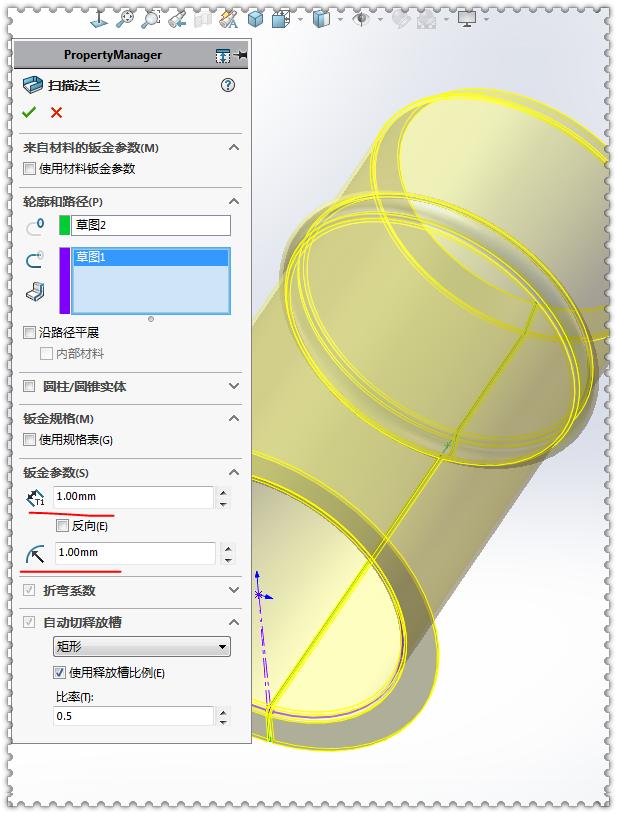

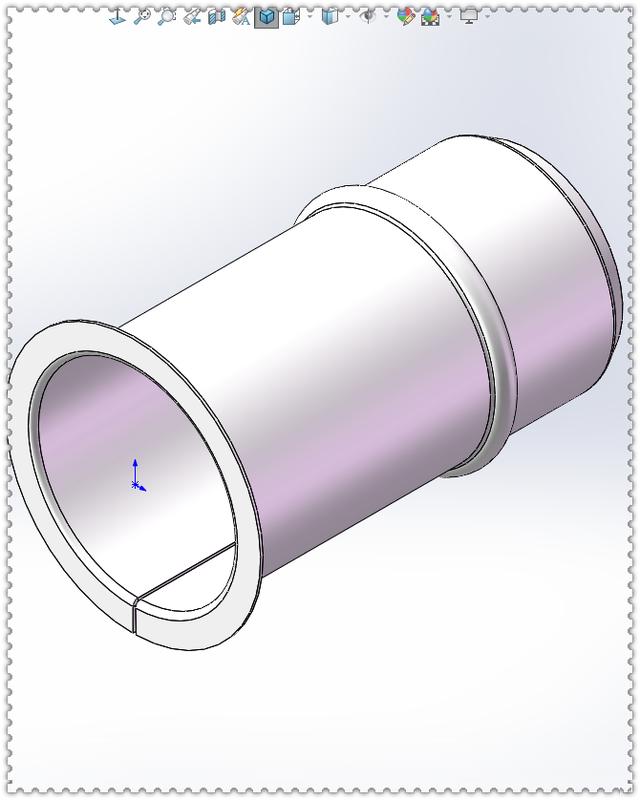

3.【扫描法兰】选择轮廓和路径，厚度：1；半径：1 。

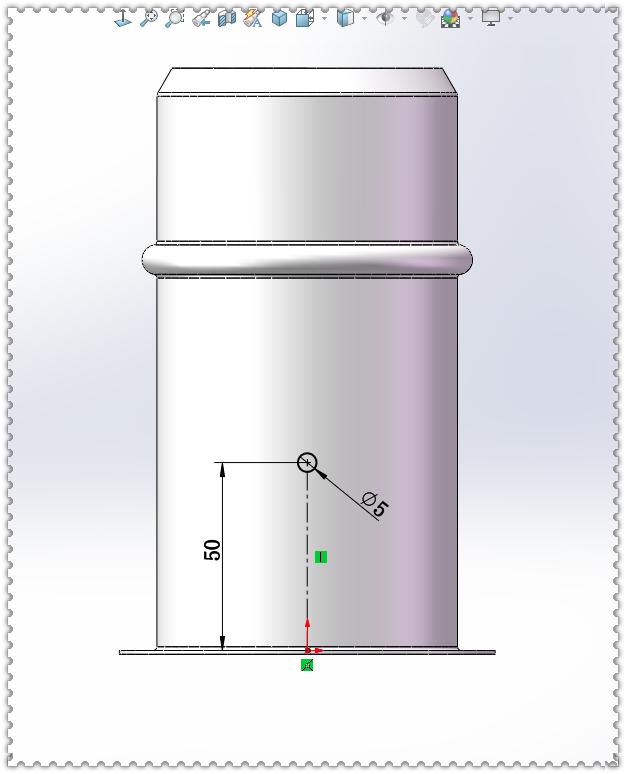

4.在【上视基准面】画一个圆。

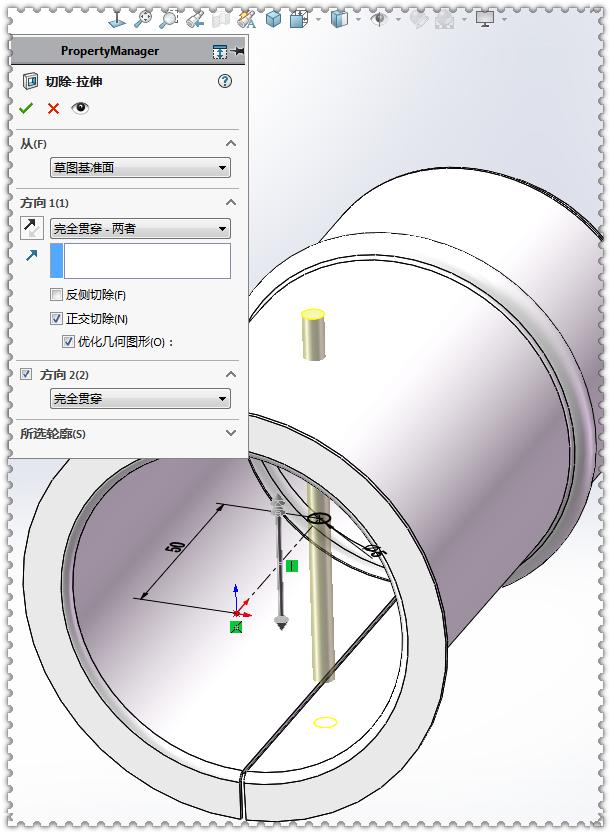

5.【拉伸切除】完全贯穿两者。

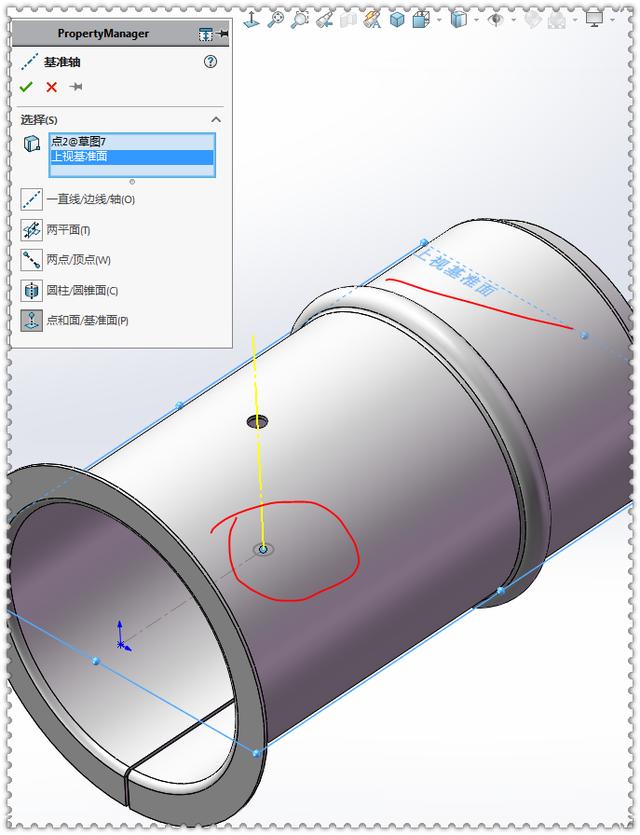

6.新建【基准轴】选择上一步的圆心 和【上视基准面】。(这个基准轴装配的时候要用)

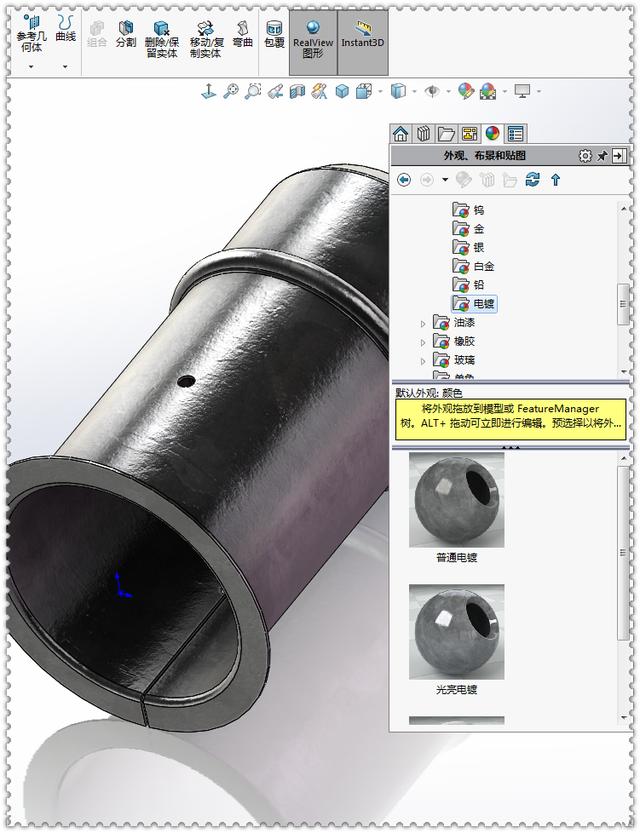

7.添加外观，保存零件。

二、挡板

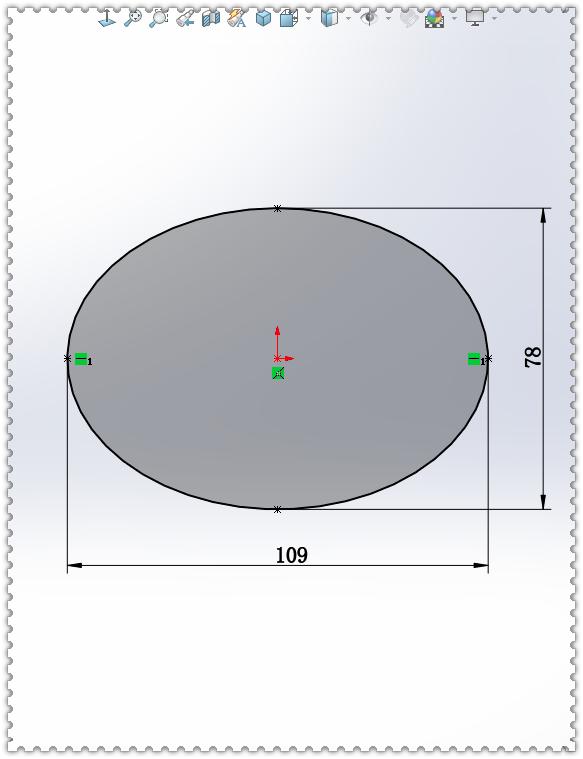

8.新建零件，在【前视基准面】画椭圆。

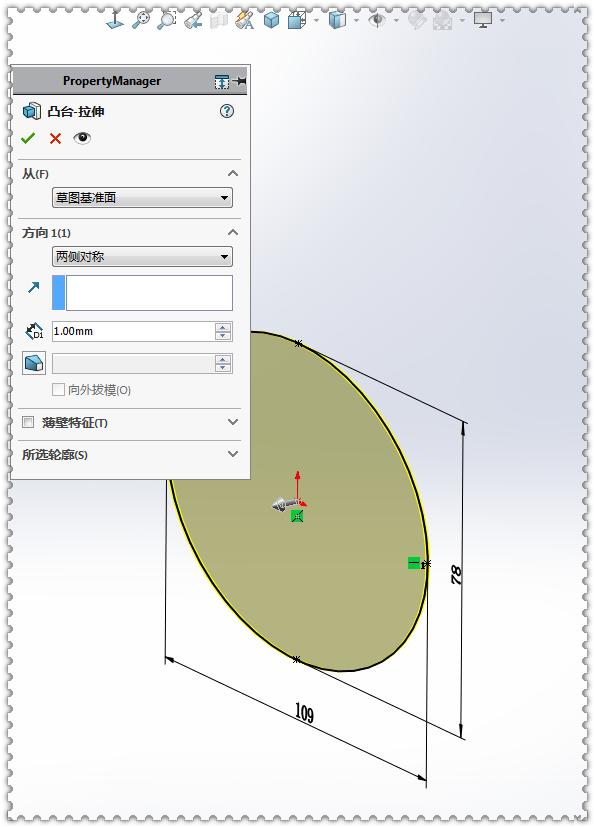

9.【拉伸凸台】两侧对称：0.5 。

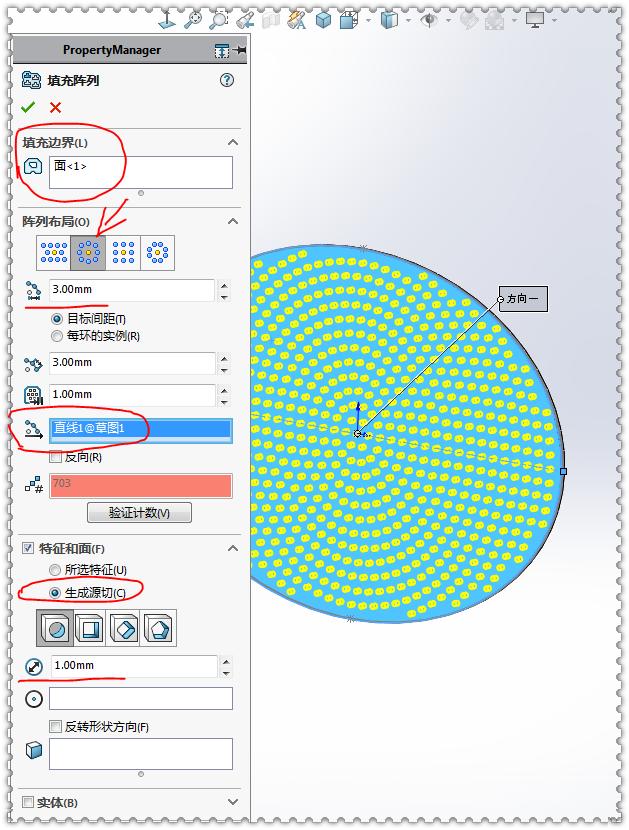

10.【填充阵列】填充边界：蓝色面 ；阵列布局：穿孔或圆周；实例间距：3 ；边距：1 ；阵列方向：随便画一根直线 ；生成源切 ——直径：1 。

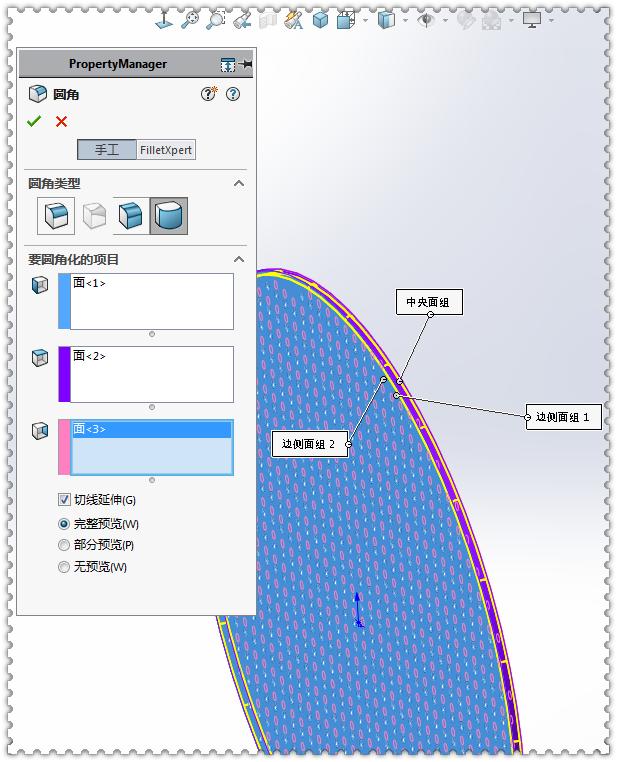

11.【完全圆角】。

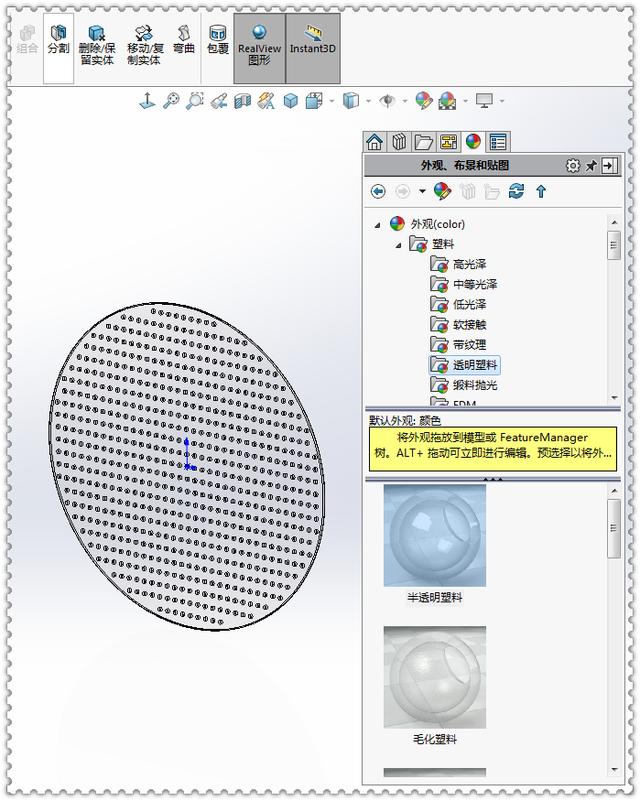

12.完成，保存零件。(下图用的阵列布局是：穿孔)

三、销钉

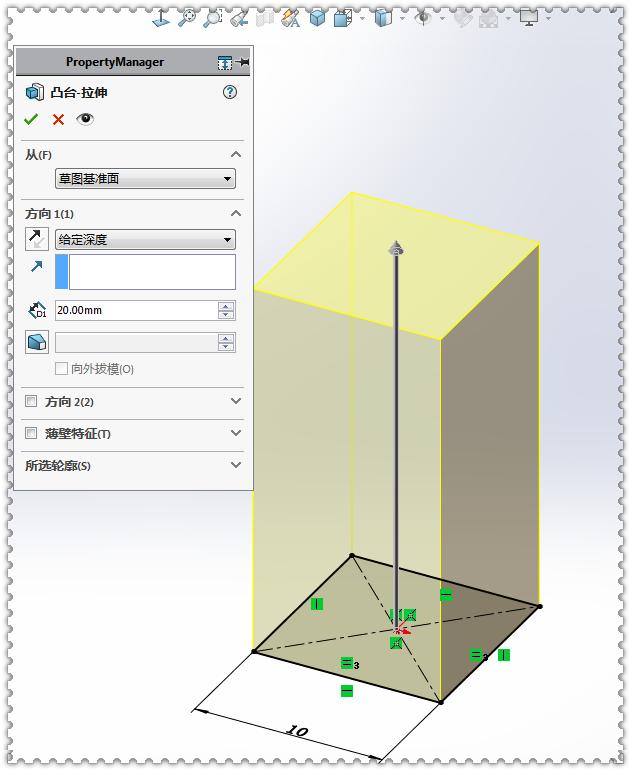

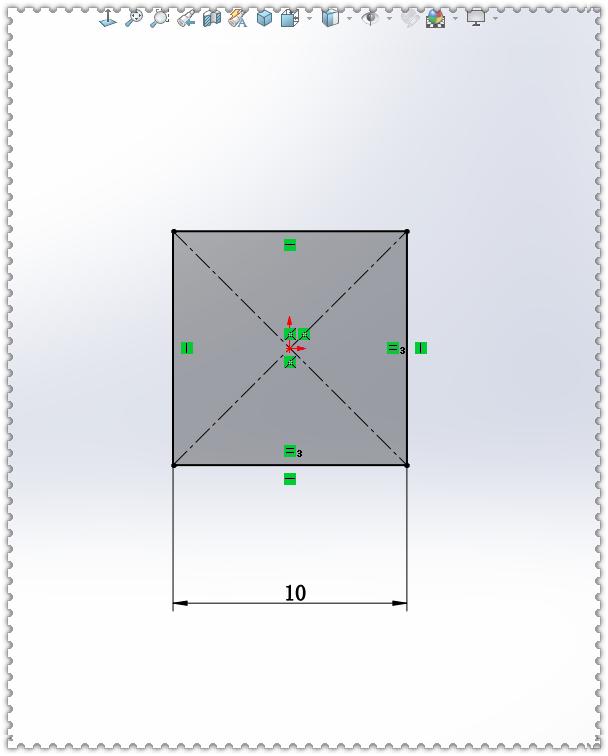

13.新建零件，在【上视基准面】画中心矩形。

14.【拉伸凸台】给定深度：20 。

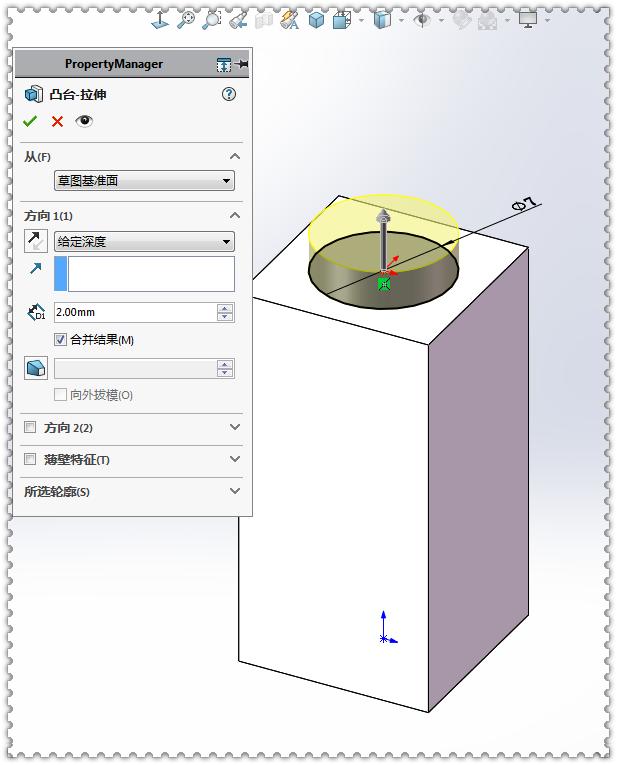

15.画个圆，直径：7 ，【拉伸凸台】给定深度：2 。

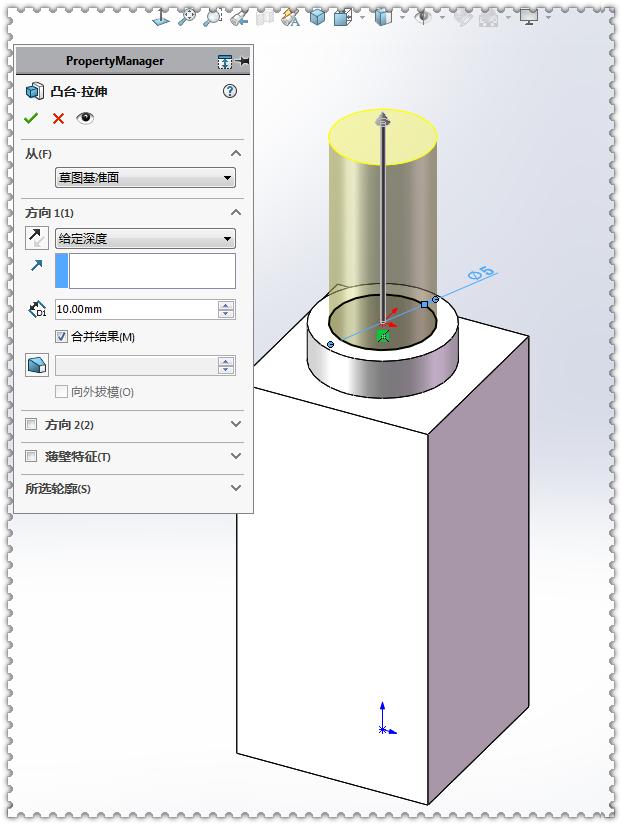

16.再画个圆，直径：5 ，【拉伸凸台】给定深度：10 。

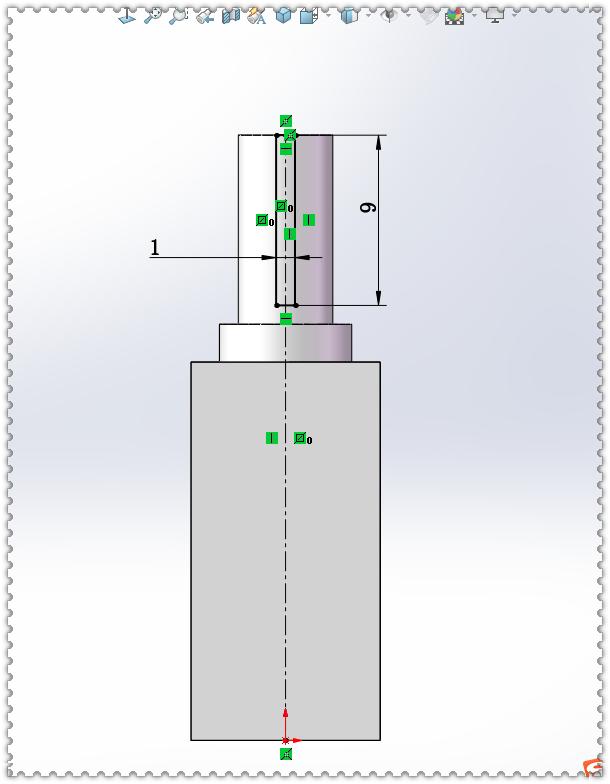

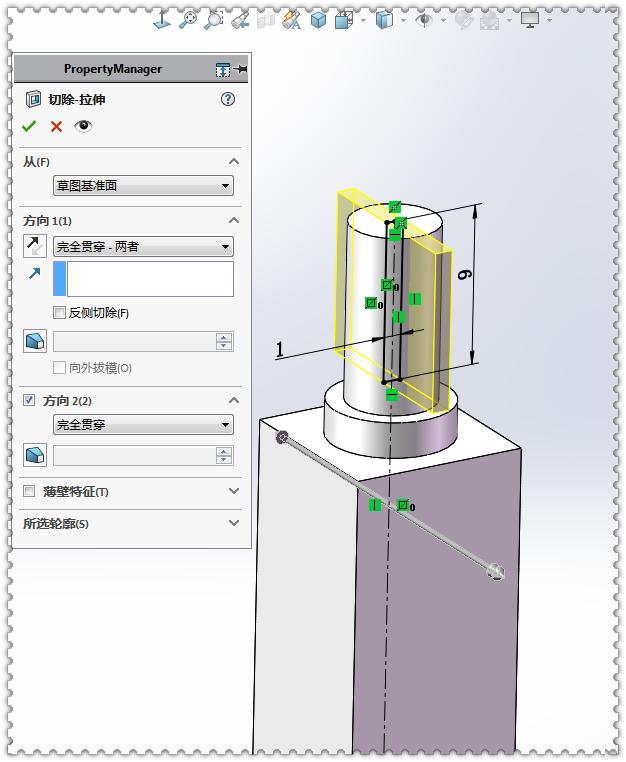

17.在【右视基准面】画一个矩形。

18.【拉伸切除】完全贯穿两者。

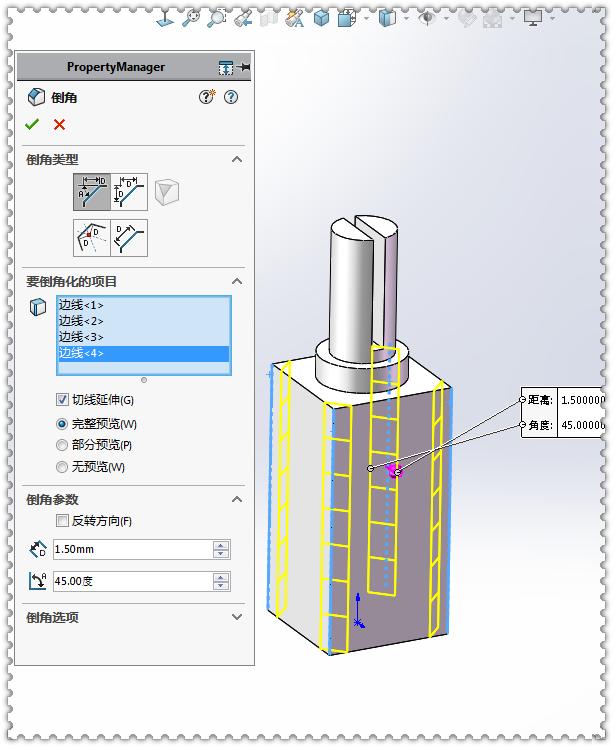

19.【倒角】倒角参数：1.5*45度。

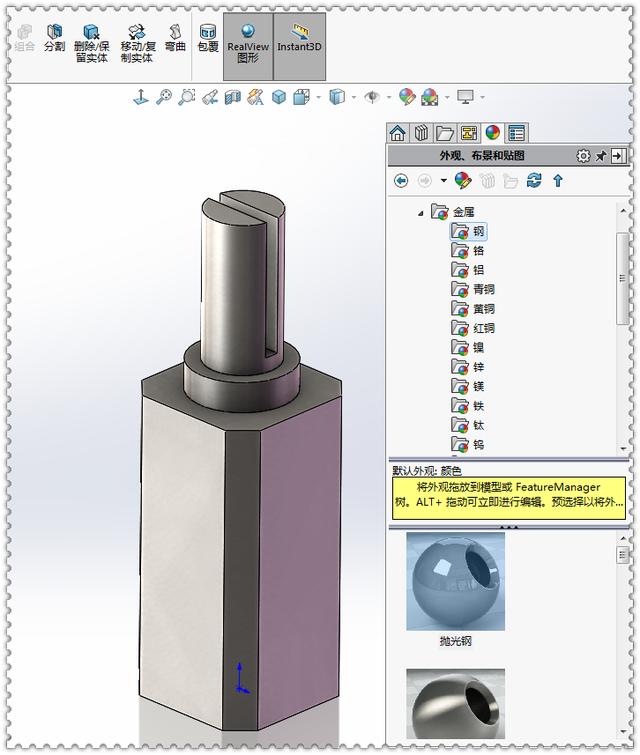

20.完成，保存零件。

装配体

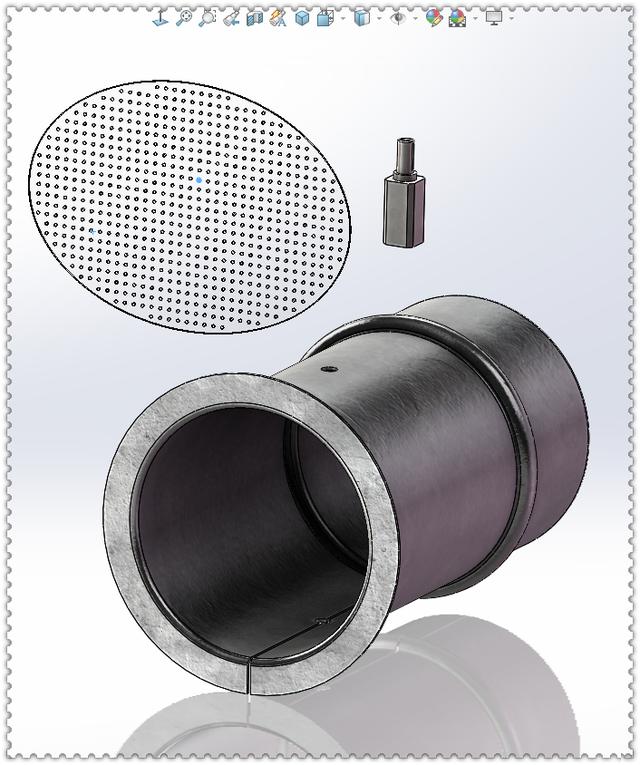

21.新建装配体，插入三个零件。

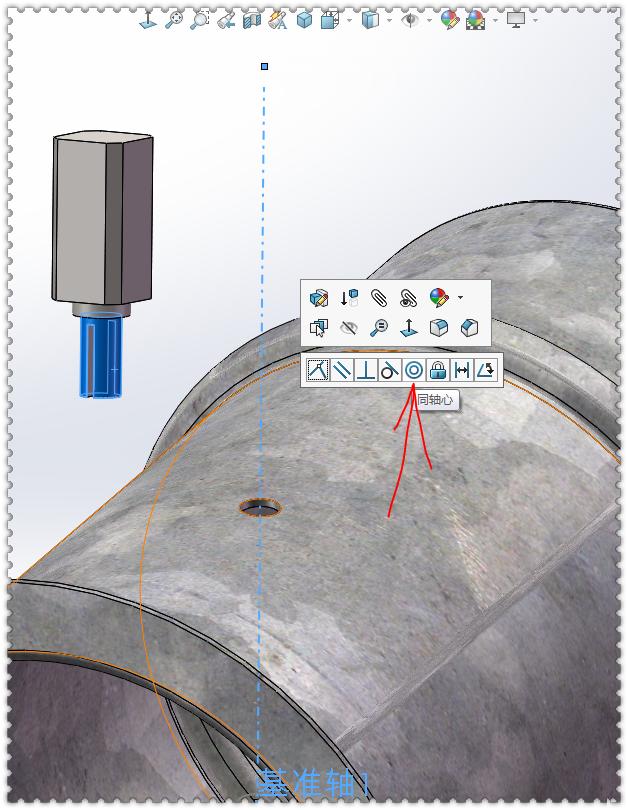

21.在屏幕上方的眼睛里：【显示基准轴】。给【基准轴】和蓝色面 添加【同轴心配合】。

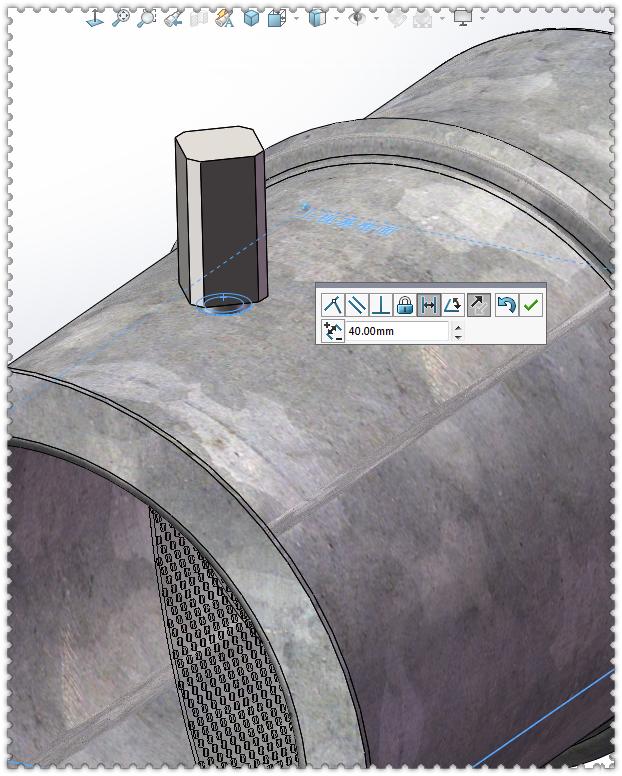

23.给添加销钉端面 与 【上视基准面】添加 【距离配合】。

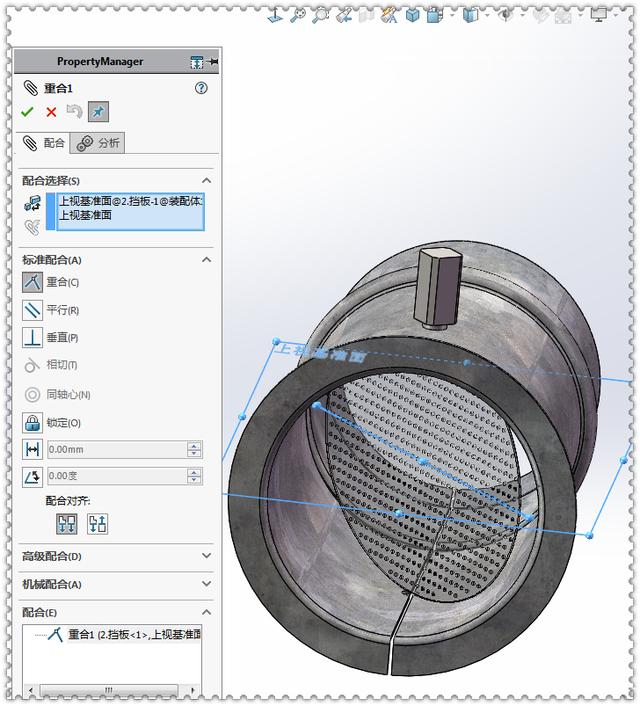

24.给两个零件的【上视基准面】添加【重合配合】。

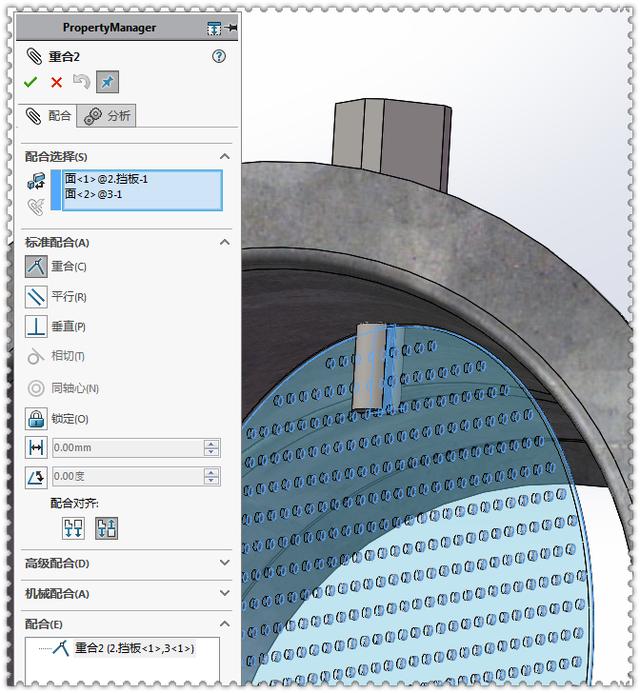

25.给销钉的槽口面 和 挡板 添加【重合配合】。

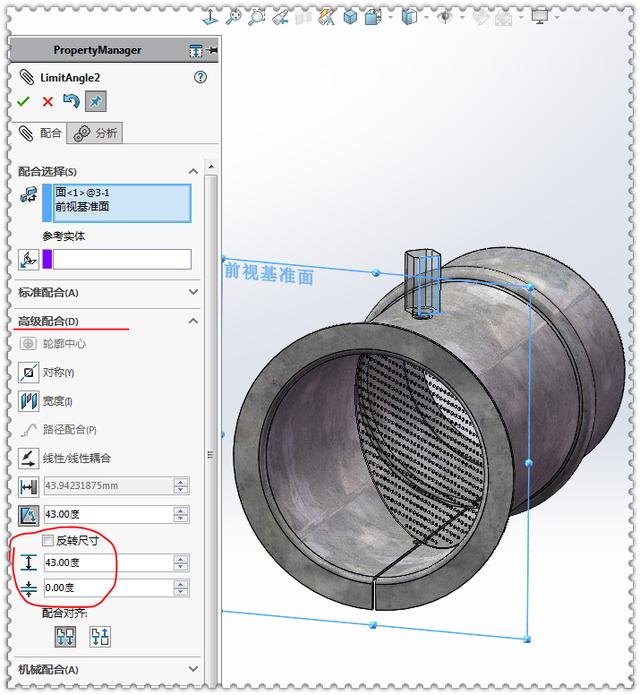

26.高级配合，给销的蓝色面 和 【前视基准面】添加【角度配合 】最大：43度 ，最小：0度 。

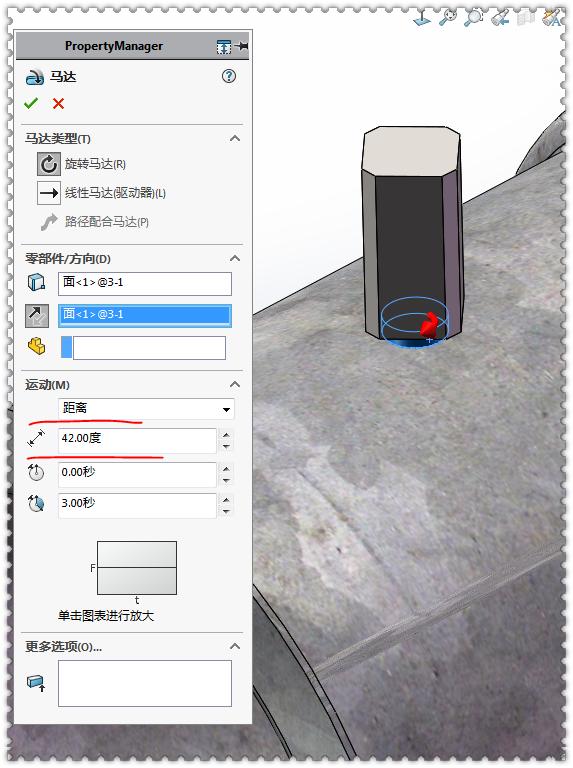

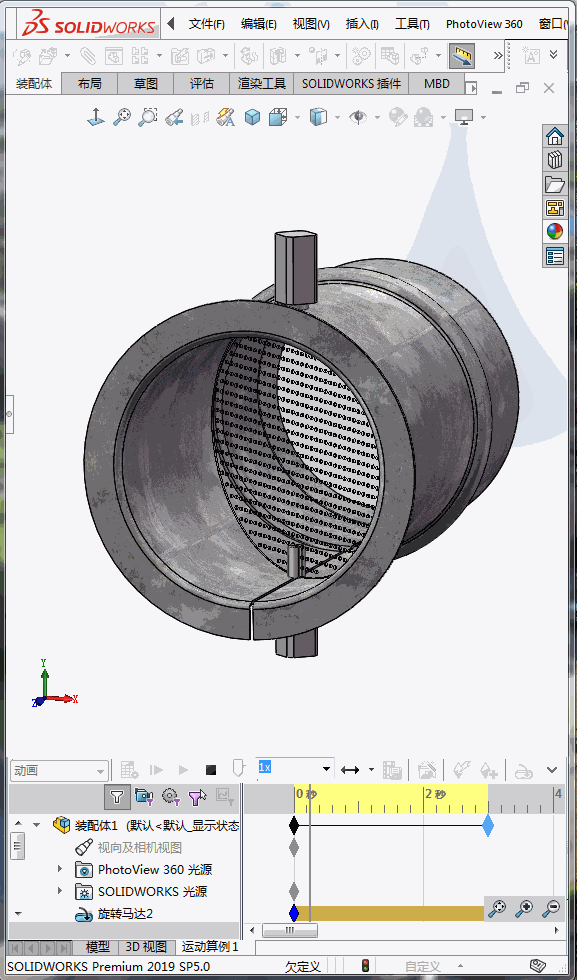

27.新建运动算例：添加马达——距离：42度 ，持续：3秒 。

28.往复播放。

29.完成。

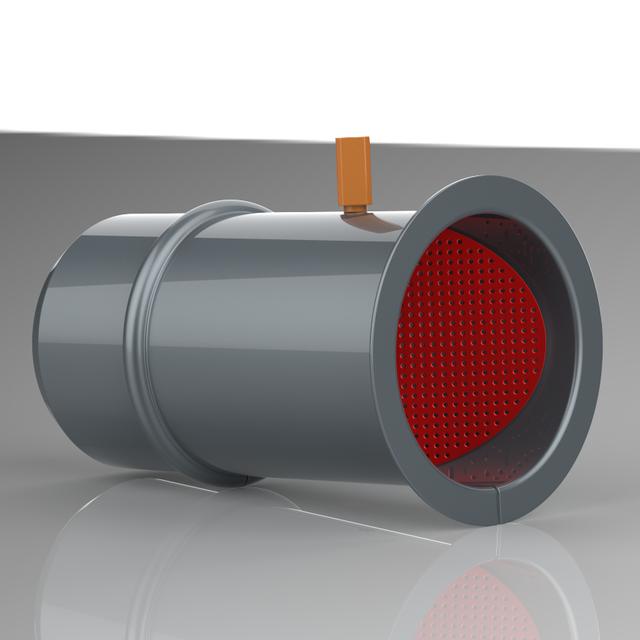

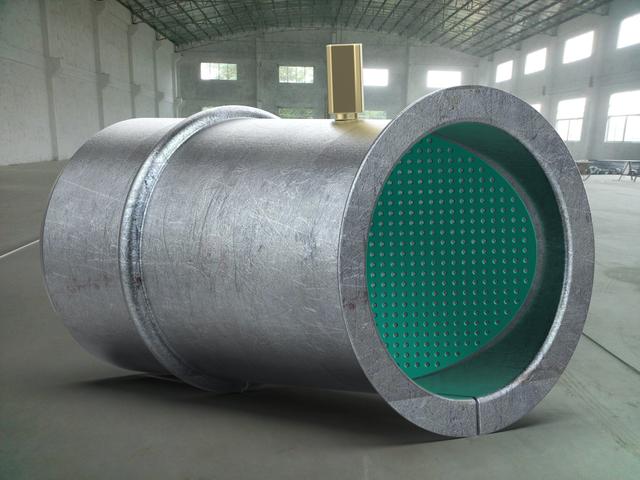

30.用KeyShot简单渲染一下：
