经常有工控朋友遇到这样的问题：怎么我的触摸屏和PLC通讯不上？比方说下面遇到的两个问题：
1、威纶通触摸屏和西门子PLC通讯不上，老是提示PLC没反应，该怎么设置呢？
解决思路：
你设置同样的波特率，同样的位数，同样的停止位，站号不能相同，就是说plc和触摸屏地址不能相同，然后确定通讯线是否正常……
2、如何通过程序判断触摸屏与PLC通讯出现故障？
解决思路：
通常方法是用心跳检测，定义一个bool，HMI固定频率将该点置位，PLC收到该点为ON信号后将其复位。若在一段时间内，比如5s内没有收到该点为ON的信号，则认为通许中断。
PLC把memory clock字节传到屏上，屏用脚本把这个字节的值赋值给另外的一个PLC内的地址，然后plc内判断返回的字节两个扫描周期是否一样，如果一样说明通讯中断。

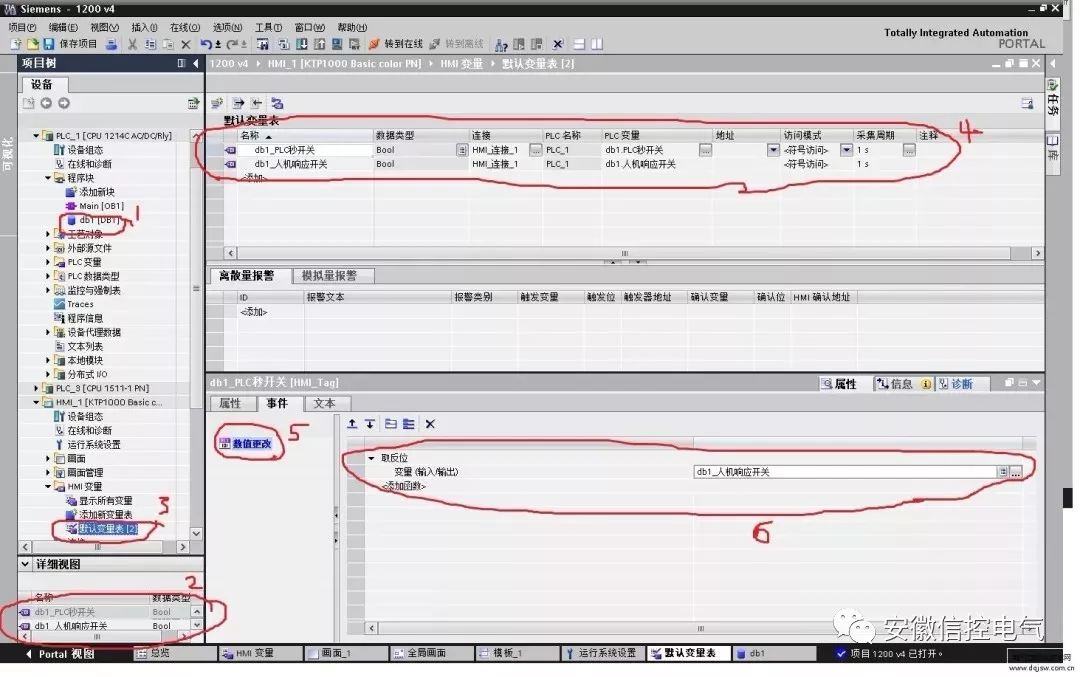

举个例子，请看图，步骤如下：
1、在PLC里建立DB1数据块
