前言：

USB设备具有简单易用、支持热插拔、速度快等特点，很快被广泛应用于PC平台以及外围设备上，可以说USB是目前最为成功的I/O技术。而且随着目前USB4.0标准的发布，USB接口的应用范围必然更加的广泛。不过我们今天的话题依然是最主流的USB2.0标准接口。

一、USB2.0的信号完整性测量项

首先按照USB协会的要求，做USB的信号测试的示波器带宽至少应该为1.5GHZ，最好是选择2GHZ或者2.5GHZ带宽的示波器进行高速USB信号的测试。

进行高速USB的测试需要进行的测试有：

1、高速信号质量

2、接收灵敏度

3、chirp时序

4、包参数

等项目的测试，其中最重要的即是高速信号质量测试，高速信号质量测试包括如下几项：

1、眼图

2、包尾宽度

3、信号速率

4、上升/下降时间

5、交叉点电压范围

6、JK/KJ抖动

7、连续抖动

二、USB测试中会遇到的关键问题

1、USB信号质量测试中的近端、远端有什么区别？

近端是在被测件的USB连接器上对发送质量的要求，而远端是指信号经过电缆传输到达对端的USB连接器时对信号质量的要求。对于近端信号的幅度要求要比远端大的多。

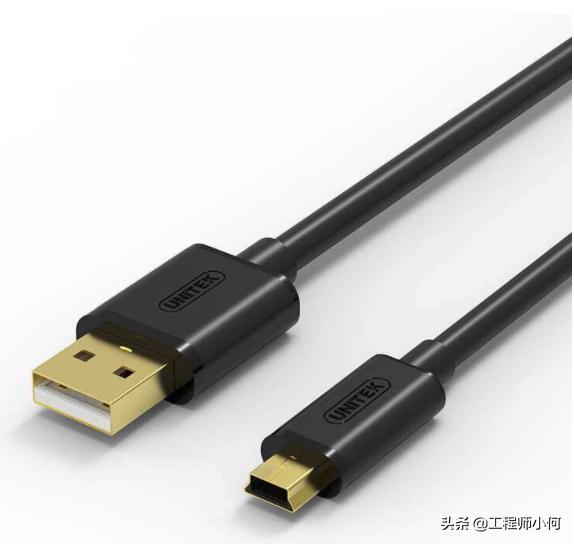

通常的设备测试都是用近端的方法进行测试，近端测试通过意味着信号还可以经过标准的USB电缆额外传输再增加最多5m远的距离。而有些场合被测件很难通过近端模板的测试(比如手机中连接一根Micro-USB转USB的线缆才能进行测试，这会影响到信号质量)，此时用户可以按照远端的标准进行测试。

远端测试通过意味着该设备在该测试端口上只能连接对端的USB设备，而不能再额外的增加传输电缆。

2、USB2.0高速模式下标称的数据速率480Mbps，为什么传输时速率达不到那么高？

480Mbps是最高的数据跳变
