之前介绍过短波三线天线的水平架设方法，后来有朋友问倒V架设要怎么架。今天简单介绍下倒V架设方法。

倒V 架设是将天线中央部位悬挂在支撑杆顶端，两边斜向拉直，振子对地夹角约55度。这种架设方式产生全方位辐射，而且兼顾水平极化波和垂直极化波，对外围各方向的水平天线，鞭状天线，环状天线的通信效果都很好，适用做中心站天线，配用125W电台通信半径可达1500公里。

天线长度为30米时，中央架高15米，两侧架高2米，间距18米。

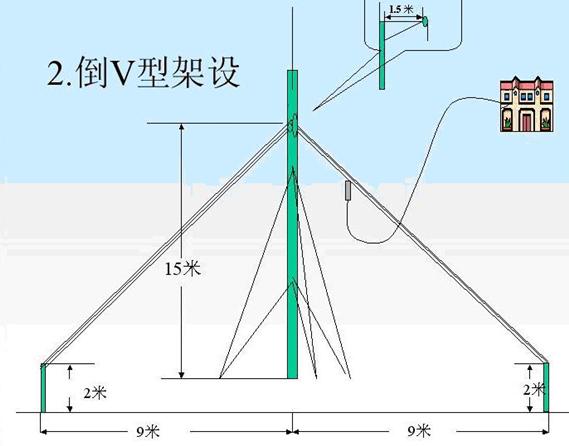

倒V架设示意图

倒V架设的主中心杆的长度达到15米，因此在杆子的强度方面需要注意。当然现在厂家都有成本架杆卖，但是这种架杆不一定可靠，我曾经就买过这种成品的架杆过来安装，材质是那种铝合金的，但是后来在装的过程中因为承受不住拉绳的张力而被拉变形过。关键是成品的杆件还特贵。所以保险一点还是自己来加工比较靠谱。

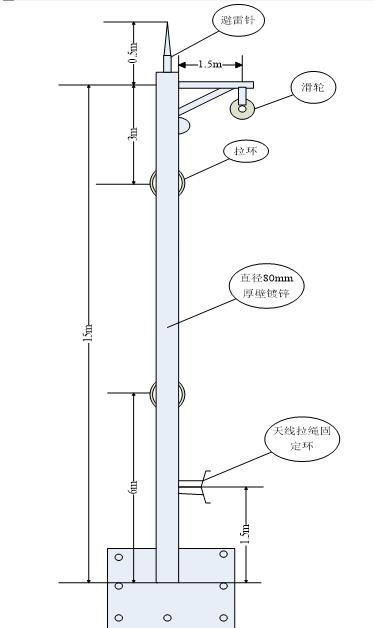

倒V杆件加工示意图

大家注意，在选择杆件的时候一定要选择厚壁的镀锌管。杆子选用直径80mm的厚壁镀锌管，底板厚度12MM,尺寸600*600MM,开孔尺寸直径16MM；1.5m横杆可以用60mm的角铁；避雷针采用直径10mm的圆钢。拉线固定环为同一高度三个均布。在两个杆子的结合部可以增加法兰盘进行固定。因为普遍的这种镀锌管的长度是6米一根，所以中间是需要焊接的，所以加工的时候要找个经验丰富点的师傅焊接，焊好后要仔细检查下有没有虚焊，有没有气泡和夹渣。检查好后在焊接处好还要喷涂防锈漆。

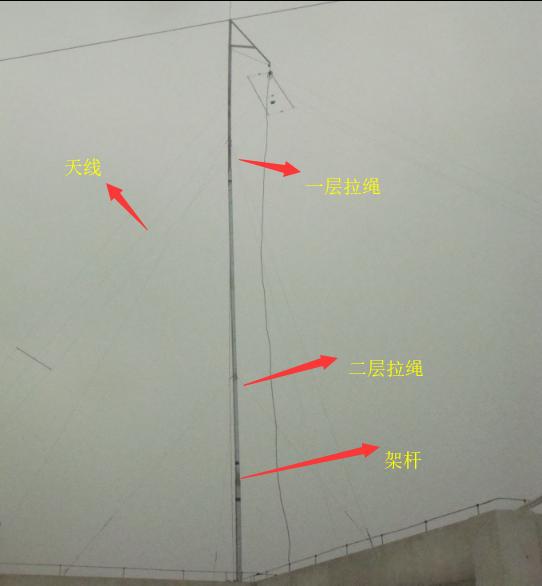

倒V架设实图

在架设的时候，要将杆子通过两层钢丝拉绳做三角固定，绳子的张力要控制好，每个角度上的受力要均匀。两侧还有两根2米拉杆，同样需要固定可靠。

总结

1、倒V架设适合于中心站，效果稳定良好。

2、在加工杆件的时候，材质和工艺要把好关。

3、架设过程中要注意杆件固定可靠，拉绳张力控制均匀。
