logisim优先编码器怎么用_8线-3线优先编码器示例

二进制编码器要求任何时刻只有一个输入有效，若同时有两个或更多输入信号有效，将造成输出混乱，因此二进制编码器在使用过程中有一定局限性，克服这种局限性的一种方法是采用优先编码器。优先编码器允许多个输入信号同时有效，但它只对其中优先级别最高的有效输入信号编码，对级别低的输入信号不予理睬。

8线-3线优先编码器有8个输入端I0'~I7'，低电平为输入有效电平；有3个输出端Y0'~Y2’,低电平为输出有效电平。此外，为了便于电路的扩展和使用的灵活，还设置有使能端S‘、选通输出端Ys'和扩展端Yex'.

真值表

功能表说明：S’=1时，电路处于禁止工作状态，此时无论8个输入为何种状态，3个输出端均为高电平，Ys'和Yex'也为高电平，编码器不工作。当S‘=0时，电路处于正常工作状态，允许I0’~I7‘当中同时有几个输入端为低电平，即同时有几路编码输入信号有效。在8个输入端中。I7’的优先权最高，I0‘的优先权最低。当I7’=0时，无论其他输入端是否有效输入信号（功能表中以x表示），输出端只输出I7‘的编码，即Y2'Y1'Y0'=000;当I7’=1，I6'=0时，无论其余输入端是否有效输入信号，只对I6‘进行编码，输出为Y2'Y1'Y0'=001，其余状态依次类推。表中出现的3中输出Y2'Y1'Y0'=111的情况可以用Ys'和Yex’的不同状态来区分，即如果Y2'Y1'Y0'=111且Ys'Yex’=10，则表示电路处于工作状态而且I0‘有编码信号输入；如果Y2'Y1'Y0'=111且Ys'Yex’=01，则表示电路处于工作状态但没有编码信号输入；由于没有输入编码信号时Ys’=0，因此Ys‘也可以称为“无编码输入信号”

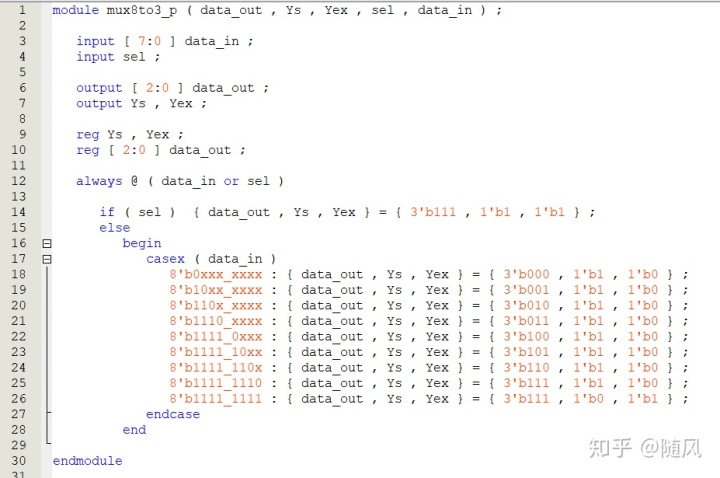

（1）代码

（2）知识点

casex与casez语句时case语句的两种特殊形式。三者的表示形式完全相同，不同在于:casez语句中，如果比较的双方（控制表达式与值项）有一边的某一位的值时z，那么这一位的比较就不予考虑，即认为这一位的比较结果永远是真，因此只需关注其他位的比较结果。而在casex语句中，则把这种处理方式进一步扩展到对x的处理，即如果比较的双方（控制表达式与值项）有一边的某一位的值是z或x，那么这一位的比较就不予考虑。
