1K412012模板、支架的设计、制作与拆除

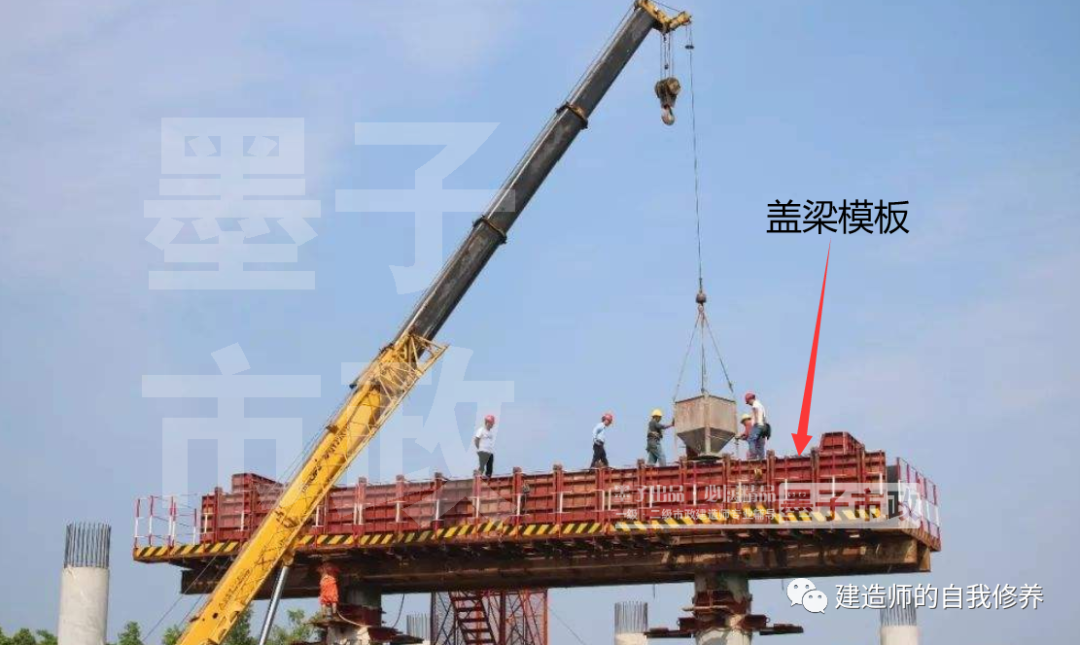

▼模板
▼拱架
▼支架
一、模板、支架和拱架的设计与验算
(1)模板、支架和拱架应结构简单、制造与装拆方便，应 具有足够的承载能力、刚度和稳定性(注意，这几个词经常出现，而且不只是桥梁专业，很多市政专业都有)(2016二级案例)，并应根据工程结构形式、设计跨径、荷载、地基类别、施工方法、施工设备和材料供应等条件及有关的设计、施工规范进行施工设计。

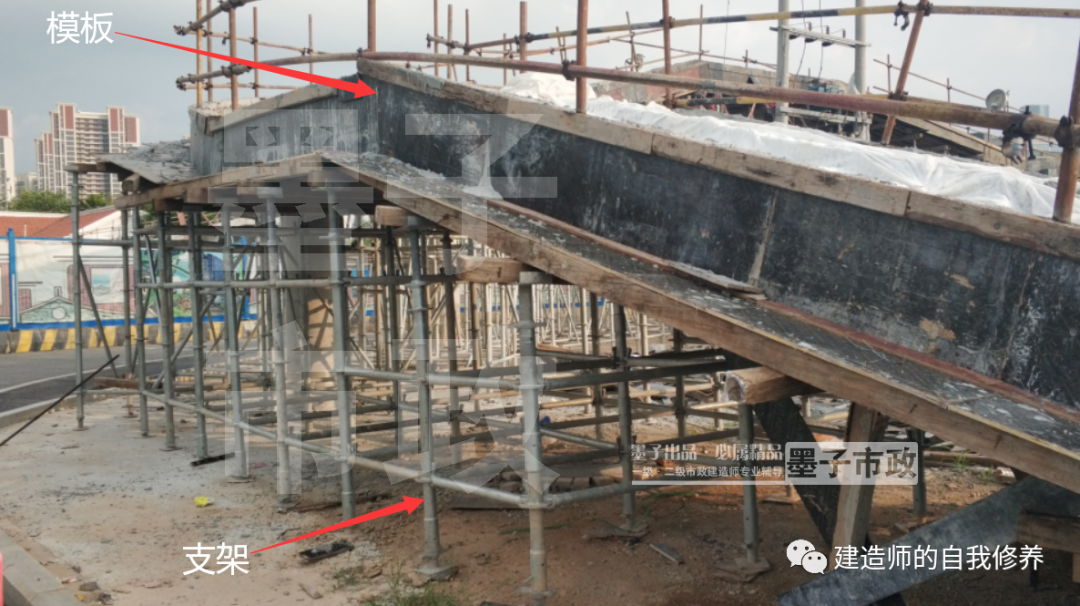

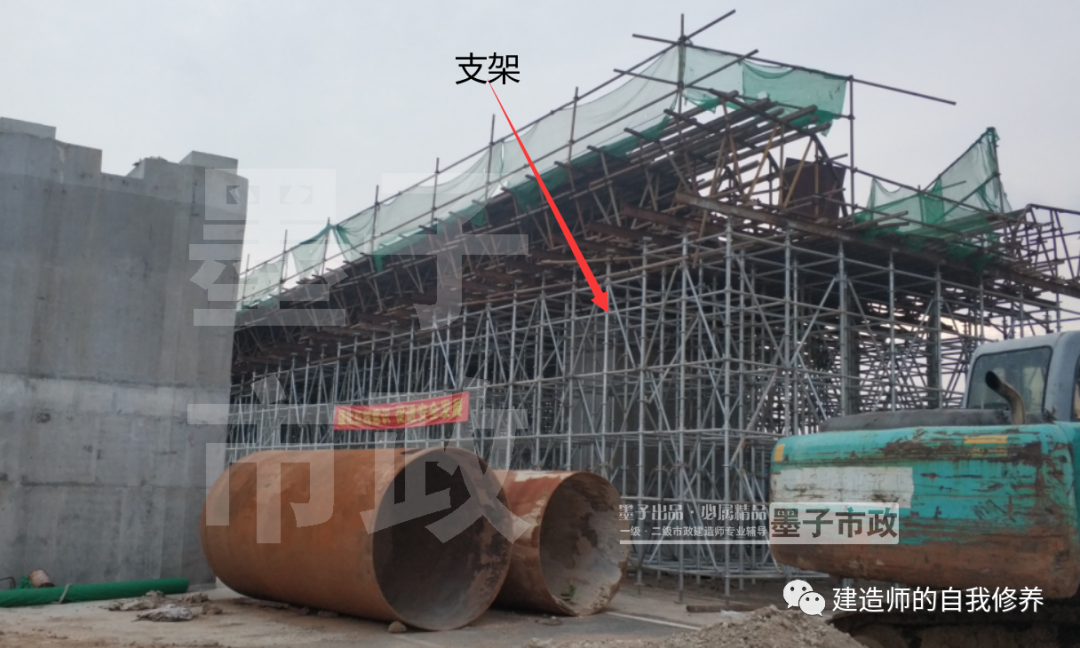

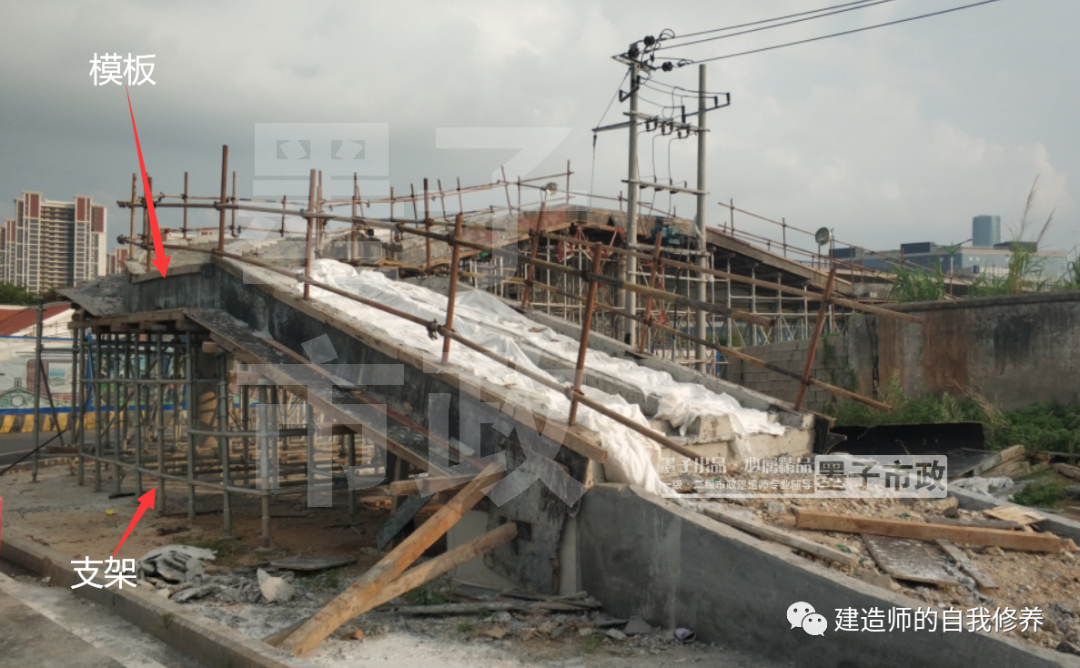

▼模板支架(墨师兄实拍)
▼模板支架(墨师兄实拍)
施工设计应包括下列内容(注意，是施工设计，不是施工组织设计，不必要特么给我搞混掉)：
1)工程概况和工程结构简图；

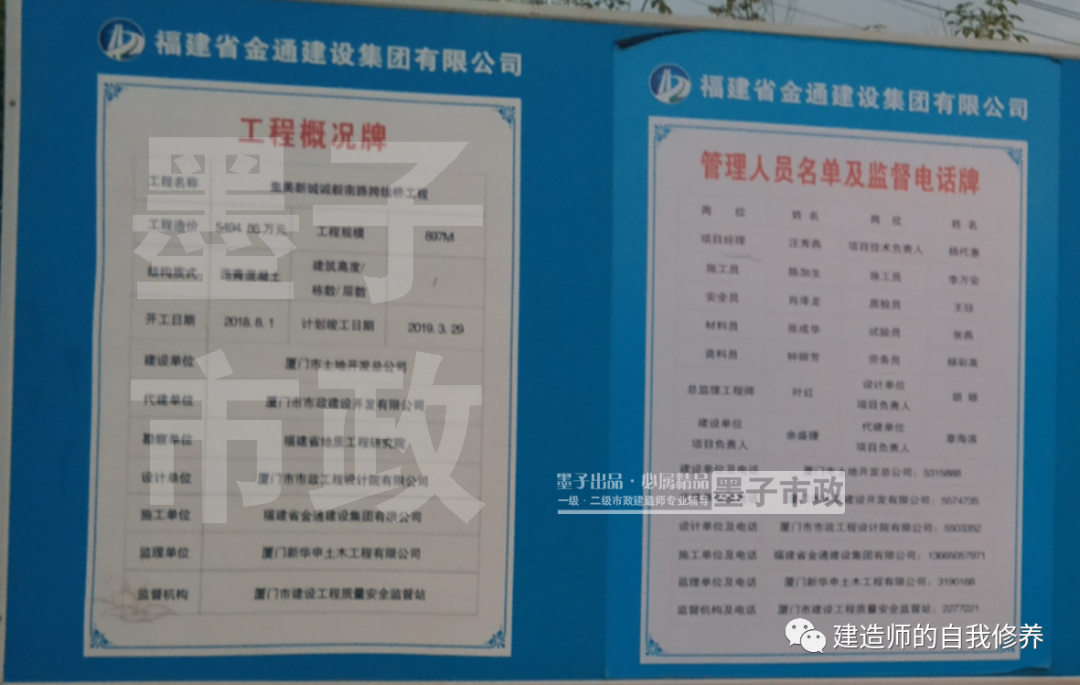

▼工程概况牌(墨师兄实拍)

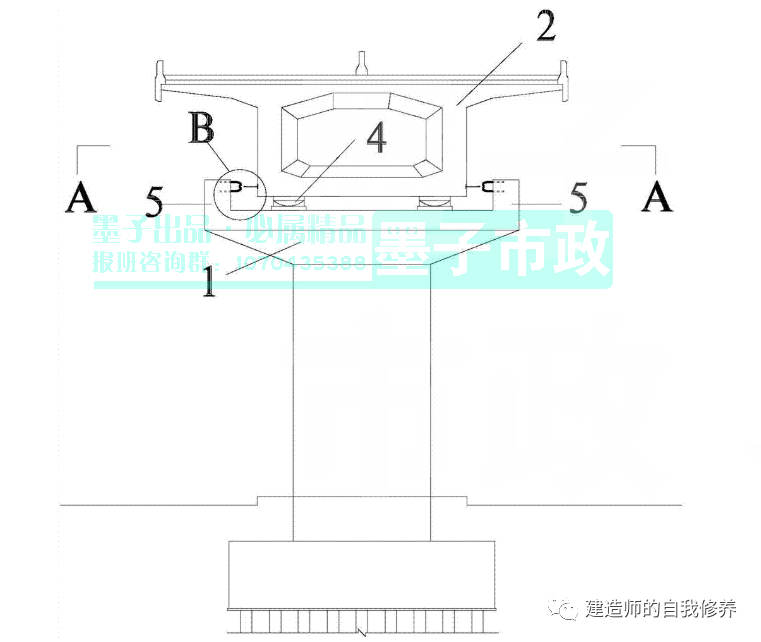

▼工程结构简图
2)结构设计的依据和设计计算书；
▼设计计算书
3)总装图和细部构造图；

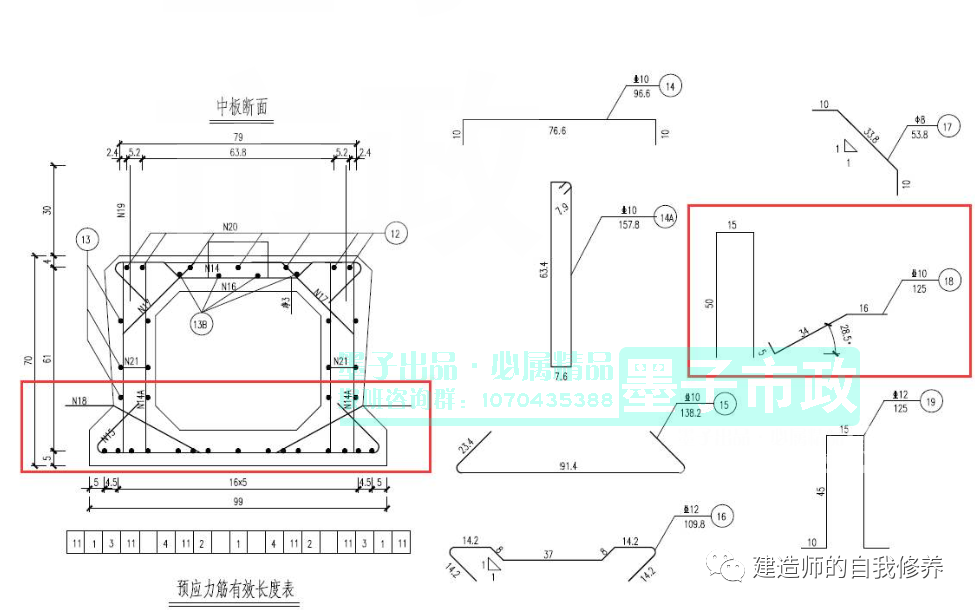

▼细部构造图
4)制作、安装的质量及精度要求；
5)安装、拆除时的安全技术措施及注意事项；
6)材料的性能要求及材料数量表；

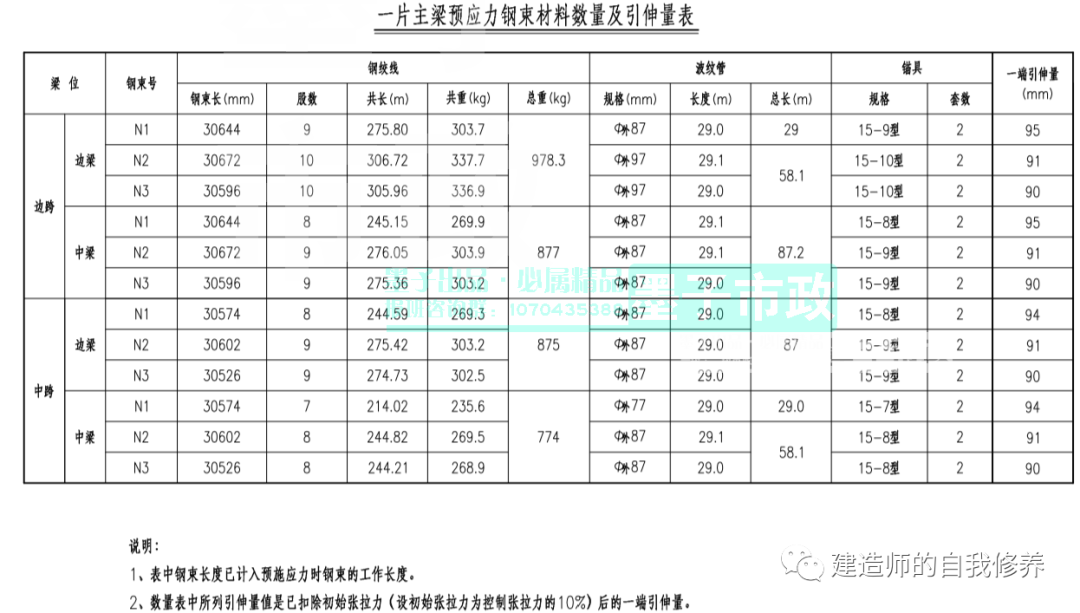

▼材料数量表
7)设计说明书和使用说明书。
★墨师兄口诀：盖总拒三叔性安全要求
(三叔=三书，合理想象中年大叔性要求我们美丽的工程总监盖总，没办法，都是为了大家能够容易记住啊)
▼三叔性骚扰盖总
▼三叔性骚扰盖总
(2)钢模板和钢支架的设计应符合国家现行标准《钢结构设计规范》GB50017-2003的规定，采用冷弯薄壁型钢时应符合现行国家标准《冷弯薄壁型钢结构技术规范》GB50018-2002的规定；

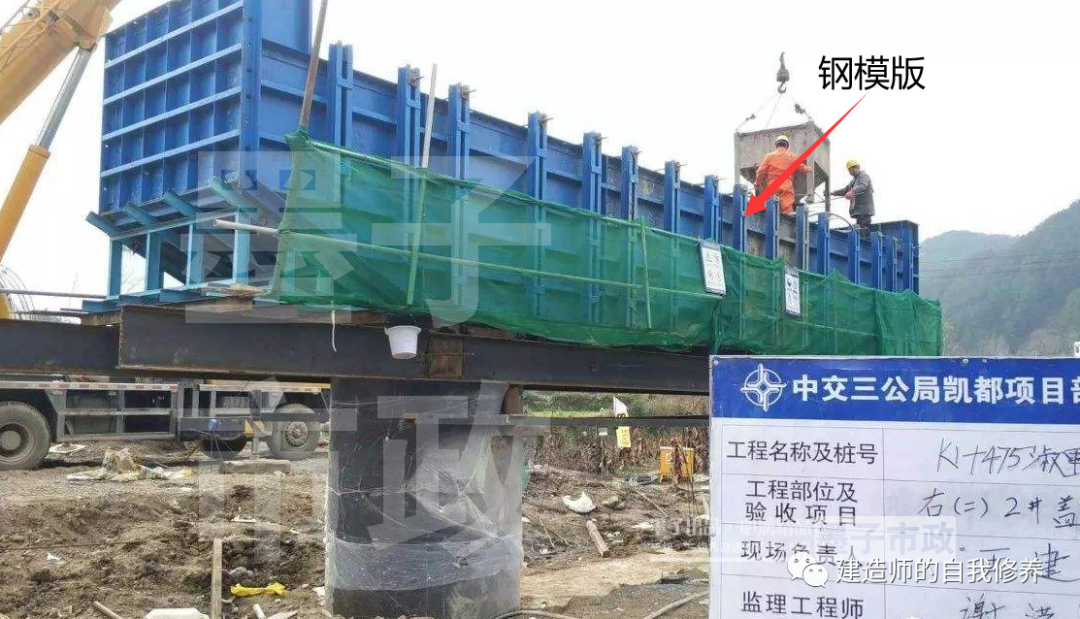

▼钢模板

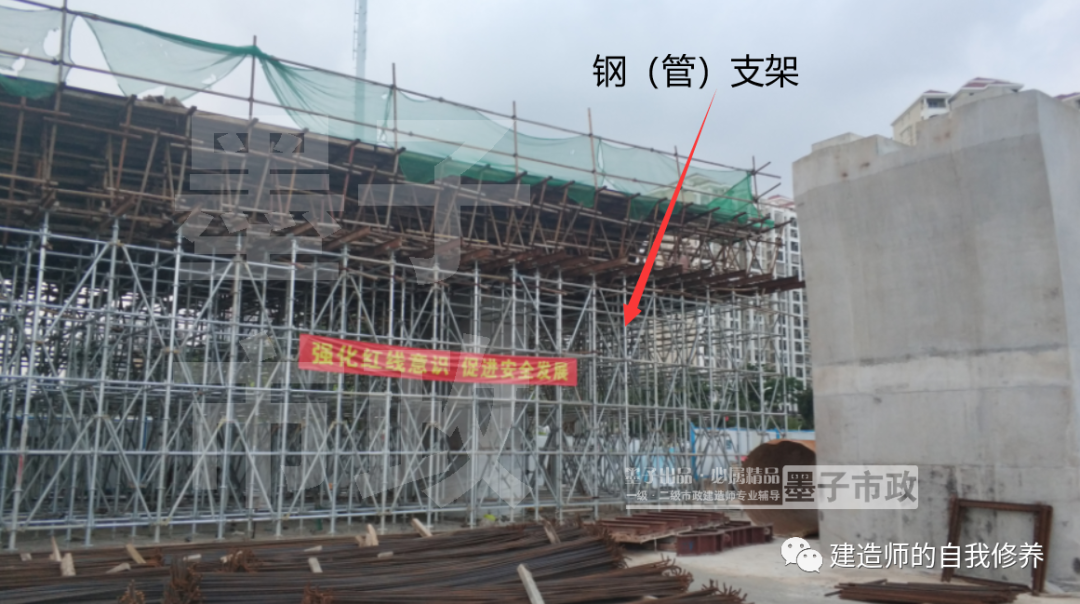

▼钢支架
▼钢管+贝雷梁柱式支架
