紧固件标准件手册_「技术帖」汽车用金属紧固件平台化选用原则

本文探讨了汽车用金属紧固件的平台化,从结构要素(扳拧形式、末端形式、公称长度、螺纹)、材料与机械性能、表面处理三个方面进行分析,旨在降低生产成本,实现通用化和系列化。推荐了各类紧固件的选用优先级,包括扳拧形式的平台化、材料与性能的平台化以及表面处理的平台化,为汽车行业的紧固件平台化提供了参考。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


摘要:为降低汽车用金属紧固件的生产及管理成本,减少金属紧固件品种,实现通用化、系列化,从紧固件的结构要素(扳拧形式、末端形式、公称长度、螺纹)、材料与机械性能、表面处理3个方面对螺栓、螺柱、螺钉、螺母及垫圈类产品的平台化进行了探讨,为各汽车厂家的紧固件平台化提供参考。

关键词:紧固件;平台化;结构要素;材料和机械性能;表面处理

随着汽车行业的不断发展,各汽车厂家为遏制金属紧固件(以下简称紧固件)不断增多所带来生产、管理等成本的增高,紧固件平台化工作被越来越多的汽车厂家重视。文章从结构要素、材料和机械性能及表面处理3个方面对紧固件平台化进行了探讨。

1、结构要素的平台化

结构要素主要包括扳拧形式、末端形式、公称长度及螺纹4个方面的平台化。

1.1 扳拧形式的平台化

目前,汽车厂家常用的扳拧结构有六角法兰面结构、六角头结构、外六角花型结构、十字槽结构及内六角花型结构等。

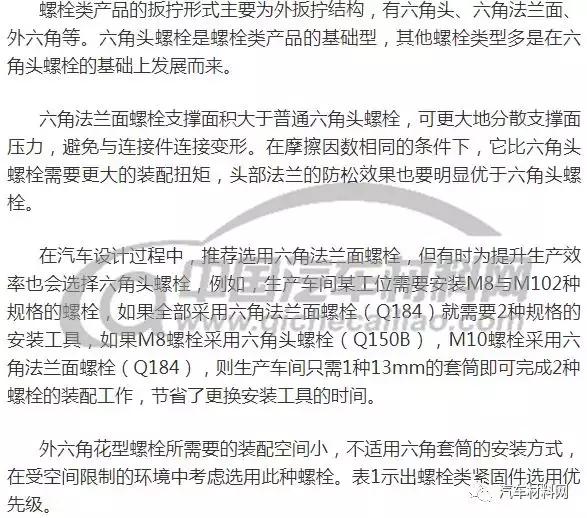

1.1.1 螺栓扳拧形式的平台化

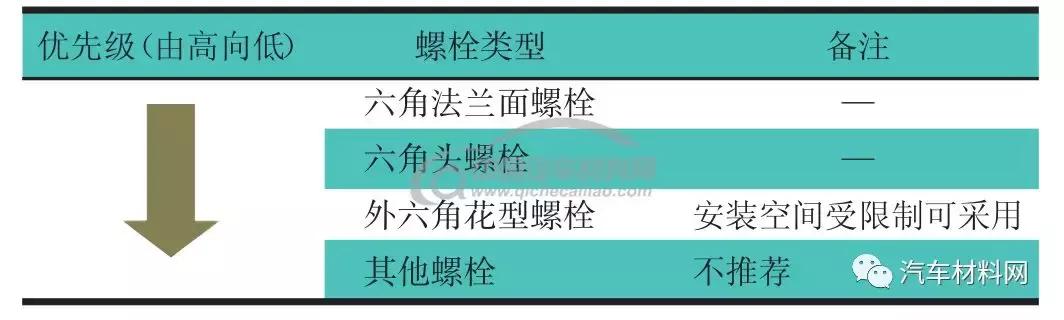

表1 螺栓类紧固件选用优先级


1.1.2 螺钉扳拧形式的平台化

螺钉的扳拧形式为内扳拧结构,主要有十字槽、内六角、内六花等。十字槽螺钉根据头部形状不同,有盘头、沉头、半沉头等型式,根据装配空间及外形因素选用,一般用于车身、电气及内外饰的零部件。

内六角花型螺钉和内六角螺钉头部形状不同,有圆柱头、低圆柱头、盘头、沉头、半沉头的型式,一般用于发动机、变速器等壳体类零件,在汽车模具上也应用广泛。适用于扳拧空间小的场合,并优先选用大支撑面。2种螺钉推荐选用内六角花型扳拧形式,且在同一个产品或同
