电梯是与人们生活工作最为贴近的现代化工业产品。创造一个便捷、安全、舒适、高档乘梯环境，并保障住户的生命财产安全，可体现智能化社区的高品质服务所在。创建一套多通道内部通讯、双向对讲的“电梯对讲”产品，可有效提高小区智能化管理。利用大厦现有网络及总线结合的传输方式来制定一套高效、可靠、稳定的“半数字电梯对讲系统”。
在监控中心、保安室设置管理对讲主机，弱电间(或机房)设置总线适配器，轿厢内设置轿厢分机，机房、轿底、轿顶设置机房分机，出入口设置门口机，可实现以下功能：
1、轿厢报警对讲：轿厢分机可向保安室主机报警、双向对讲。
2、五方对讲：机房分机、轿顶分机、轿底分机、轿厢分机、管理主机之间可相互呼叫、五方对讲。
3、双向可视对讲：管理主机之间可相互呼叫、双向可视对讲。
4、录音录像：管理主机可对通话内容进行录音录像保存，并能上传服务器查看。
5、主机托管：保安室主机可相互托管各自电梯分机。
6、循环监听：管理主机可对管理的每一个轿厢分机自动循环监听。
7、广播喊话：管理主机可对轿厢分机进行MP3文件广播或全区广播喊话。
8、门禁对讲与开锁：管理主机可与出入口的人员可视双向对讲，可控制出入口门锁的开启；支持IC卡刷卡或密码直接开锁。

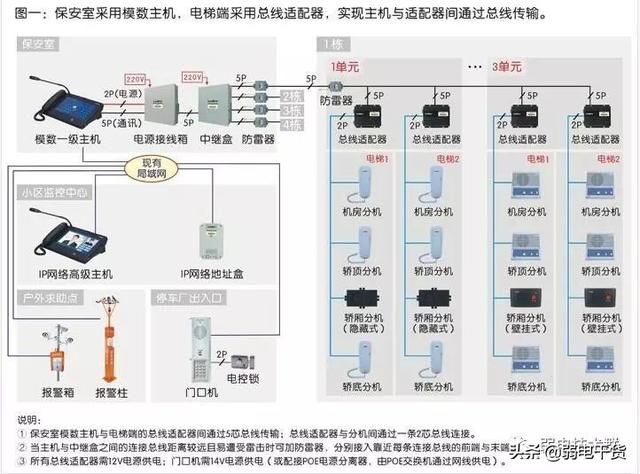

电梯对讲--系统连线示意图如下：

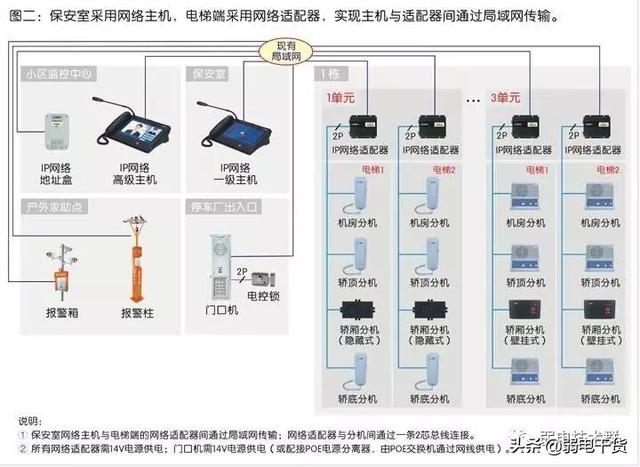

系统是基于网络传输和总线传输相结合的传输方式。各级管理主机、门口机、地址盒均通过局域网传输，采用RJ45标准网线，接入网络交换机端口即可；保安室选用模数主机时，可通过五芯总线连接到各电梯的总线适配器；保安室选用网络主机时，可通过局域网与各电梯的网络适配器连接传输；各总线适配器或各网络适配器均通过两芯总线连接到各电梯的机房分机、轿厢分机；所有电梯内需布电梯屏蔽专用电缆，型号为TVVP，其它总线线路可以布普通线缆，型号为RVV。监控中心主机、电源接线箱、中继盒、总线适配器、网络适配器、地址盒均配有专用电源单独供电，保安室主机由电源接线箱供电，分机通过总线适配器或网络适配器供电。系统支持多级管理架构，可将保安室管理主机、监控中心管理主机统一联网；具有紧急报警、五方对讲、监听、广播、录音录像等功能。

举例某小区14台电梯，方案设备清单如下：

模数三十路保安室主机 1台

电源接线箱 1台

IP网络三百路监控中心主机 1台

轿厢分机 14台

机房分机 42台

总线适配器 14台

中继盒 2台

32G录音录像模块 2块

IP网络地址盒 1台
