四层LED驱动板设计全解析

在LED驱动电路设计中，四层PCB凭借其优异的电磁兼容性和热管理能力，已成为工业级及车规级产品的首选方案。

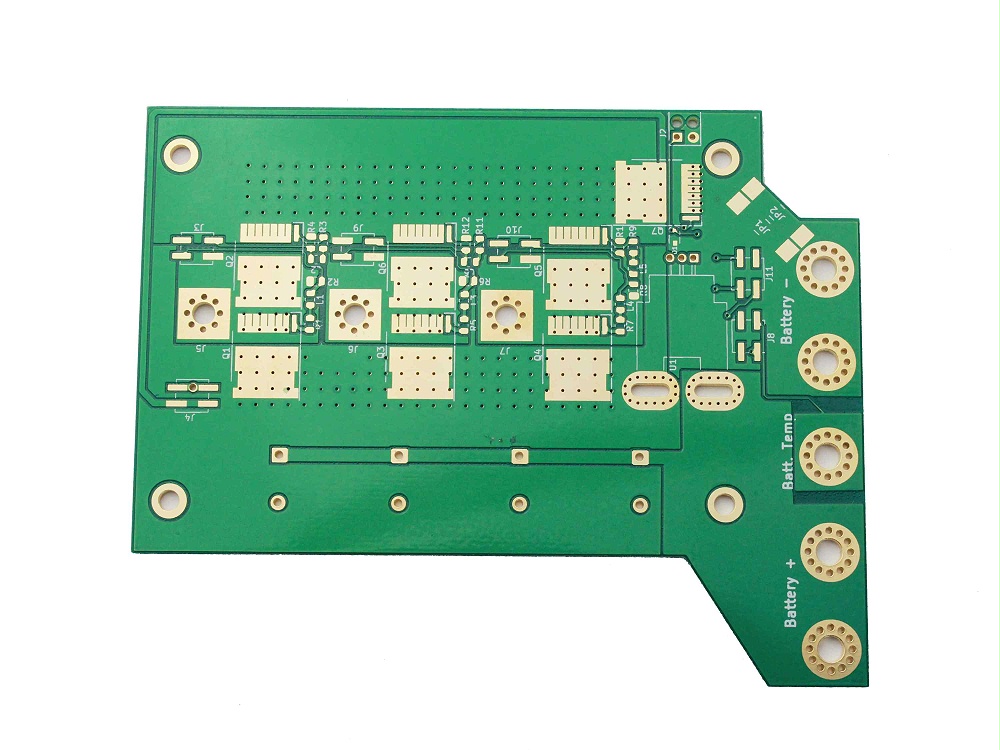

一、四层板结构设计与材料选型

1.

典型四层板层压配置为：

Top层（信号+元件） → 内电层（电源） → 内电层（地） → Bottom层（信号+元件）

关键参数控制：

• 层间介质厚度：0.2mm（FR4材料，Dk=4.5）

• 铜箔厚度：外层2oz/内层1oz（满足15A电流承载）

• 阻焊层厚度：15±3μm（需通过IPC-SM-840C认证）

该结构可将电源阻抗降低至5mΩ，相比双层板提升40%载流能力。

2.参数工业级标准车规级标准电源干线宽度≥2.0mm≥3.0mm数字/模拟间距≥0.5mm≥1.0mm过孔与焊盘间距≥0.3mm≥0.5mm铜箔载流量（2oz）8A/mm²6A/mm²

二、电源与热管理协同设计

1.

• 分层供电：主电源（12-48V）与调光信号（3.3-5V）分别布局在第二、第四层

• 星型接地：在MCU芯片下方设置直径3mm的接地通孔阵列

• 去耦电容布局：每颗IC配置2.2μF+0.1μF组合电容，距引脚≤2mm

2.

• 铜基散热通道：在MOSFET下方设置5×5mm裸铜区，通过0.3mm过孔连接内层地平面

• 动态温控设计：

  • 温度传感器距发热源≤3mm

  • 采用热阻≤5℃/W的导热胶（Tg≥150℃）

• 铺铜优化：

  • 电源层铺铜率≥85%

  • 网格状铺铜（线宽0.3mm，间距0.5mm）降低CTE差异

三、信号完整性与EMC防护

1.

• PWM调光线采用差分对设计（线宽0.15mm，间距0.2mm）

• 时钟信号优先布设在内层，外层加装屏蔽地线

• 关键信号线长度差控制±0.05mm（100MHz以下）

2.

• 三明治屏蔽：敏感信号层两侧设置地平面

• 滤波器集成：在电源入口处集成π型滤波器（10Ω+0.1μF组合）

• 边缘防护：

  • 板边设置0.5mm宽接地铜带

  • 射频接口加装TVS阵列（反应时间≤1ns）

四、可靠性验证体系

1.测试项目测试条件合格标准热循环测试-40℃~125℃/1000次阻值变化≤2%高温高湿测试85℃/85%RH/1000h绝缘电阻≥100MΩ机械振动测试20G RMS/100小时无焊点开裂盐雾测试5%NaCl/48小时铜箔腐蚀≤5%

2.

• AOI检测：识别0.02mm²的焊盘缺陷

• X-ray检测：检测BGA焊点空洞率（≤5%）

• 离子污染测试：NaCl当量≤1.56μg/cm²（IPC-5704）
