型钢截面特性_工字钢和H型钢的区别在哪?


在工作中,经常会有人问到,工字钢和H型钢的区别,正因为不了解这一点,所以,很难区分工字钢和H型钢,甚至,还有些人认为工字钢和H型钢就是一回事,其实这样的想法是错误的,这两种不是一个概念,所以,今天我们就来看看,工字钢和H型钢的区别在哪了,下面来看看详细介绍。

工字钢和H型钢的区别在哪?

什么是工字钢:

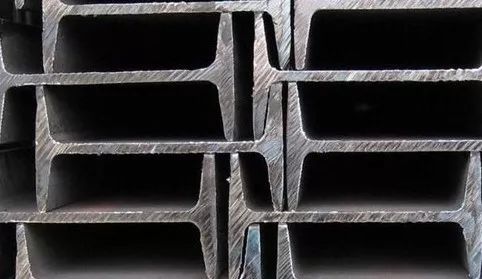

1、工字钢顾名思义,是一种“工”字形截面型钢,上下翼缘内表面有倾斜度,一般为1:6,使得翼缘外薄而内厚,因此造成工字钢在两个主平面的截面特性相差巨大,在应用中难以发挥钢材的强度特性,正如上图所示。虽然工字钢市场上也出现了加厚的工字钢,但工字钢的结构已经决定了其抗扭性能短板。

2、工字型钢不论是普通型还是轻型的,由于截面尺寸均相对较高、较窄,故对截面两个主袖的惯性矩相差较大,因此,一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用,这就使其在应用范围上有着很大的局限。

什么是H型钢:


1、H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理,它们能使钢材更高地发挥效能,提高承裁能力。不同于普通工字型的是H型钢的翼绣进行了加宽,且内、外表面通常是平行的,这样可便于用高强度螺桂和其他构件连接。其尺寸构成合理系列,型号齐全,便于设计选用。H型钢的轧制不同于普通工字钢仅用一套水平轧辊,由于其翼绦较宽且无斜度(或斜度很小),故须增设一组立式轧辊同时进行辊轧。因此,其轧制工艺和设备都比普通轧机复杂。

2、锡H型钢的翼缘都是等厚度的,有轧制截面,也有由3块板焊接组成的组合截面。工字钢都是轧制截面,由于生产工艺差,翼缘内边有1:10坡度。H型钢的轧制不同于普通工字钢仅用一套水平轧辊,由于其翼缘较宽且无斜度(或斜度很小),故须增设一组立式轧辊同时进行辊轧,因此,其轧制工艺和设备都比普通轧机复杂。国内可生产的大轧制h型钢高度为800mm,超过了只能是焊接组合截面。我国热轧H型钢国标(GB/T11263-1998)将H型钢分为窄翼缘、宽翼缘和钢桩三类,其代号分别为hz、hk和hu。窄翼缘H型钢适用于梁或压弯构件,而宽翼缘h型钢和h型钢桩则适用于轴心受压构件或压弯构件。工字钢与H型钢相比,等重量前提下,w、 ix、 iy都不如h型钢。

工字钢和H型钢的区别:

H型钢是当今钢结构建筑中应用广泛的型材,它与工字钢相比有很多区别。

1、H型钢翼缘内表面没有倾斜度,上下表面平行。

2、H型钢的两条外边内侧没有斜度,是平直的。

3、H型钢的截面特性要明显优于传统的工字钢、槽钢和角钢。

4、H型钢,是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材,因其断面与英文字母“H”相同而得名。这使得H型钢的焊接拼接比工字钢操作简单,单位重量的力学性能更好,可以节省大量的材料和施工时间。

通过上文的介绍,相信大家都知道工字钢和H型钢有很大区别的,所以,在使用中,一定要正确区分工字钢和H型钢,这样一来,才能更好的使用。
