今天我们一起来分享防入侵报警主机与探测器接线，安防中使用的防入侵探测器都是开关量输出，也就是说所有探测器。不管是采用什么传感器，用于什么方式探测，最终探测器的输出就是一个开关量，为什么是开关量？原因很简单，开关量输出可以有很好的主机兼容性。

在讨论接线之前，首先我们一起来了解一下防入侵报警主机的分类，这里我们所讨论的都是商用的报警主机，也就是除了家用报警主机之外的主机。

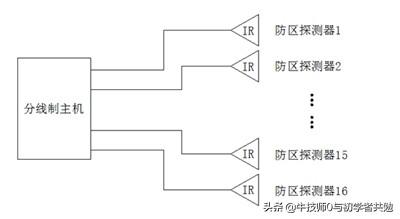

一般来说我们从接线线制上把使用的报警主机分为分线制主机与总线制主机。那么什么是分线制主机和总线制主机呢？分线制主机简单来说，就是每个防区与主机之间接线是独立的，也就是说我这台主机有几个防区就需要有几根线，如下图。

分线制主机

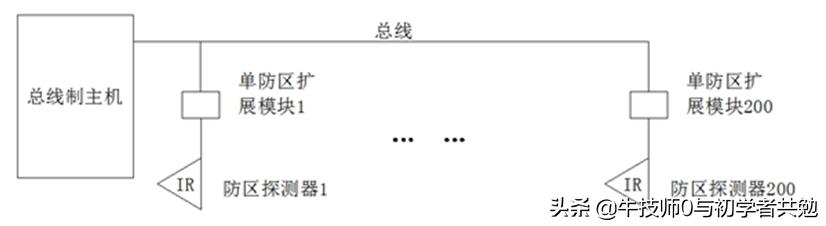

总线制主机简单来说，就是所有防区都是通过一条总线与主机通讯，最大的特点就是，总线与防区探测器之间有一个扩展模块，用这个扩展模块来定义防区探测器的编号，我们通常叫探测器地址。如下图

总线制主机

我们已经知道探测器输出的都是开关量，所以不管是分线制主机还是总线制主机，接线都基本相同，无非分线制主机是与探测器直相接，而总线制主机是通过扩展模块再与探测器相接。那么到底怎么接线呢？不管分线制主机还是总线制扩展模块都有探测器接口，基本相同，所以我们只要知道一种另一种也就会了。

在分享接线之前我们先理解一下，报警主机报警原理，我们都知道不管任何一款报警主机生产出厂时都有线尾电阻，不同品牌主机电阻值不同，如博世的DS7400总线制主机，线尾电阻是47K，而霍尼韦尔2316分线制主机，线尾电阻是2.2K。所以我们在使用的时候一定要看清楚。线尾电阻的作用是防破坏报警，其实报警主机在使用的时候，可以选择使用线尾电阻与不使用线尾电阻，但是一般我们建议使用，而且线尾电阻要安装在前端探测器里面，为什么？我们等一下分析一下，就知道了。

我们来看一下报警主机由探测警戒到报警的原理。这里我们就不用分析电压电流之类的，让大家更容易明白，我们就用电阻值来解释，这样大家容易理解。打个比方我们现在选用的是霍尼韦尔2316主机，电阻是2.2K。报警主机为什么会判别并报警，简单理解有两种条件，分别为：1、对于报警主机来说，假如现在我检测到2.2K电阻，突然间2.2K变0欧姆了，主机会发出报警；2、对于报警主机来说，假如现在我检测到2.2K电阻，突然间2.2K变无穷大了，主机会发出报警。这样一来我们就很好理解了。再来看看探测器输出都是开关量，我们让探测器来完成这两个条件是不是很轻松。

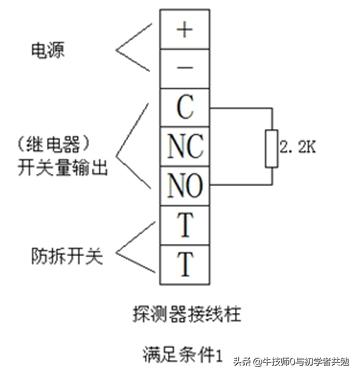

条件1，我们只要把电阻与探测器输出开关并联(常开点接法)；如下图

常开点接法

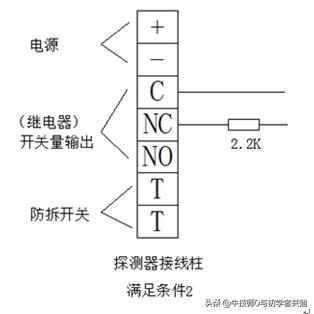

条件2，我们只要把电阻与探测器输出开关串联(常闭点接法)。如下图。

常闭点接法，最常用的接法

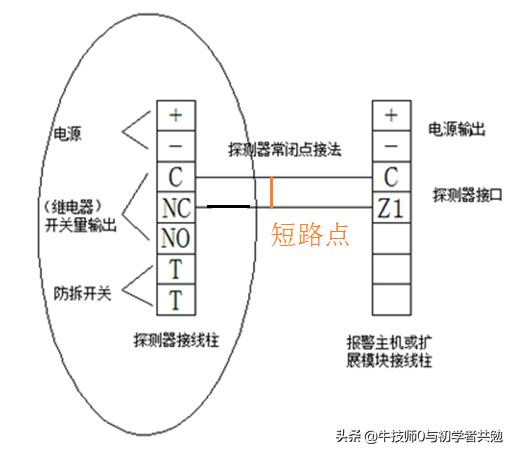

讲到这，我们再来说说线尾电阻，假如我不使用线尾电阻，结果会怎么样呢？如果没有电阻值，对于报警主机无非就是，电阻由0欧姆变为无穷大，或者由无穷大变为0欧姆。对于0欧姆我们很容易破坏报警系统，如下图，只要将C与Z1用电线短路，探测器怎么报警都无效。

也解释了为什么，线尾电阻为什么要安装在探测器里面，如下图。因为安装在前端探测器里，即使将C与Z1短路，由电阻值到0欧姆，也能正常报警，

现在来理解主机与探测器之间的接线，我们是不是变的很简单了。而这个基础知识也是我们在报警系统里安装调试与维护维修中经常使用到的。

---
