一、螺纹公差标准的结构

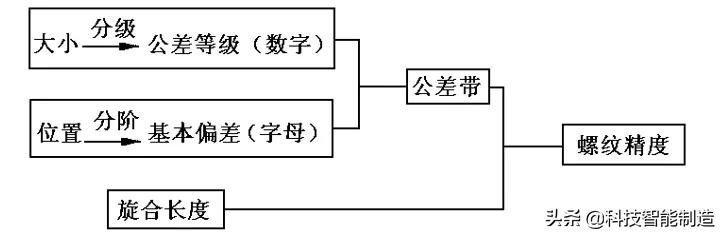

螺纹公差制的基本结构由公差等级系列和基本偏差系列组成的。

螺纹公差带与旋合长度组成螺纹精度等级,分精密、中等和粗糙三级。


二、螺纹公差带与旋合长度


1.螺纹公差带的位置和基本偏差

内螺纹的公差带:G和H。

外螺纹的公差带:e、f、g、h。

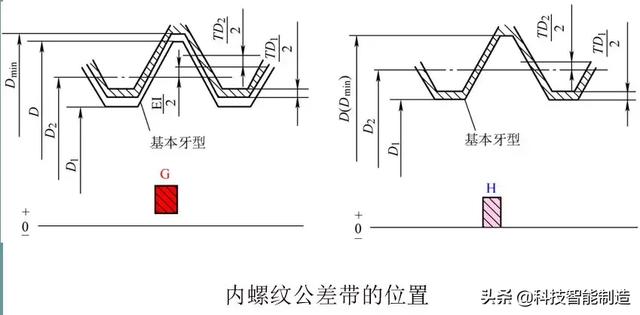

内螺纹的公差带在基本牙型零线以上,以下偏差(EI)为基本偏差,H的基本偏差为零,G的基本偏差为正值。

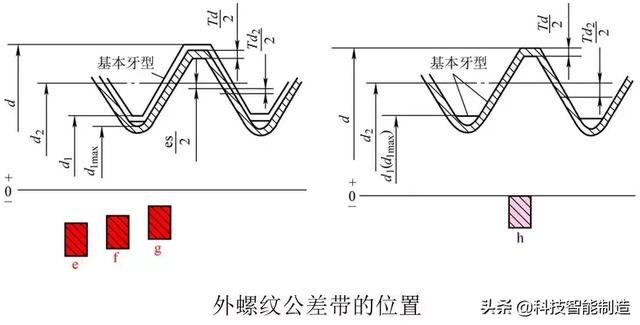

外螺纹的公差带在基本牙型零线以下,以上偏差(es)为基本偏差,h的基本偏差为零,e、f、g的基本偏差为负值。

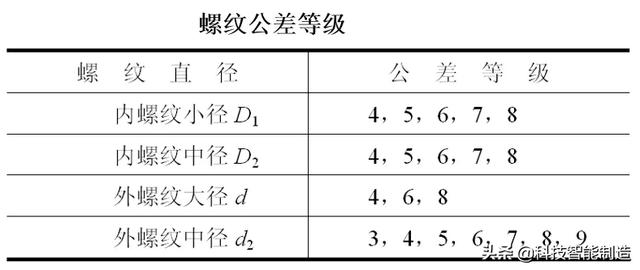

2.螺纹公差带的大小和公差等级


3.螺纹的旋合长度 ,标准规定将螺纹的旋合长度分为三组:

短旋合长度(S); 中等旋合长度(N);长旋合长度(L)

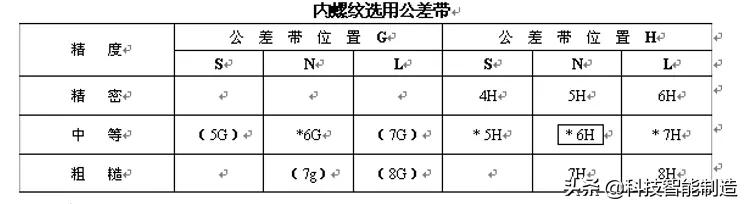

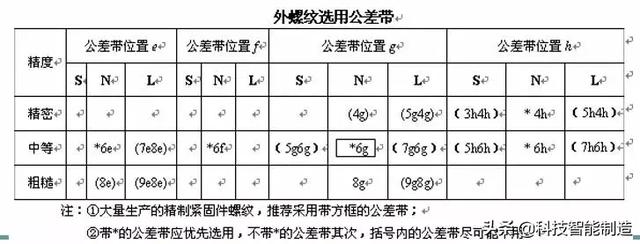

三、螺纹的选用公差带与配合


四、螺纹在图样上的标记

螺纹代号:粗牙普通螺纹用字母“M”及公称直径表示;

细牙普通螺纹用字母“M”及公称直径×螺距表示。

左旋螺纹在代号后加注“LH”,右旋螺纹不加注。

螺纹公差带代号:包括中径公差带代号和顶径公差带代号,标注在螺 纹代号之后,中间用“—”分开。

如中径公差带和顶径公差带代号相同,则只标一个代号;

若中径公差带和顶径公差带代号不同,则分别注 出,前者为中径公差带代号,后者为顶径公差带代号。

螺纹旋合长度代号:在一般情况下,不标螺纹旋合长度,其螺纹公差带按中等旋合长度确定。

必要时,在螺纹公差带代号之后加注旋合长度代号“S”或“L”,中间用“—”分开。

特殊需要时,可注明旋合长度数值。

标记示例:

M20×2LH—7g6g—L

普通螺纹,公称直径20mm,细牙螺距为2mm,左旋;外螺纹,中径公差带代号为7g,顶径(大径d)公差带代号为6g;长旋合长度。

M10—7H

普通螺纹,公称直径为10mm,粗牙查表可得螺距为1.5mm,右旋;内螺纹,中径和顶径(小径D1)公差带代号均为7H;中等旋合长度。

标记示例:

M10×1—6H—30

普通螺纹,公称直径为10mm,细牙螺距为1mm,右旋;中径和顶径(小径D1)公差带代号均为6H;旋合长度为30mm。

M20×2—6H/6g

M20×2LH—6H/5g6g

内、外螺纹的配合在图样上标注时, “/” 左边表示内螺纹的公差带代号,右边表示外螺纹的公差带代号。
