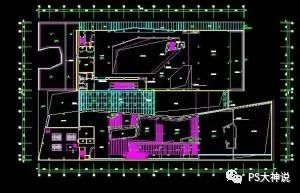

CAD是计算机辅助设计(CAD-Computer Aided Design)的英文缩写，是指运用计算机软件制作并模拟实物设计，展现新开发商品的外型、结构、彩色、质感等特色的过程。

CAD最早的应用是在汽车制造、航空航天以及大公司的电子工业生产中。之后随着CAD实现技术的演变和计算机价格的变化，其应用范围也逐渐变广，现广泛运用于平面印刷出版等诸多领域。

CAD软件

　　除计算机本身的软件如操作系统、编译程序外，cad主要使用交互式图形显示软件、cad应用软件和数据管理软件3类软件。

　　交互式图形显示软件用于图形显示的开窗、剪辑、观看，图形的变换、修改，以及相应的人机交互。cad应用软件提供几何造型、特征计算、绘图等功能 ， 以完成面向机械、广告、建筑、电气各专业领域的各种专门设计。构造应用软件的四个要素是：算法 、数据结构、用户界面和数据管理。数据管理软件用于存储 、检索和处理大量数据，包括文字和图形信息。为此，需要建立工程数据库系统。它同一般的数据库系统相比有如下特点：数据类型更加多样，设计过程中实体关系复杂，库中数值和数据结构经常发生变动，设计者的操作主要是一种实时性的交互处理。

辅助模型

　　常用的CAD软件，也就是所谓的三维制图软件，较二维的图纸和二维的绘图软件(比如AutoCAD )而言，三维CAD软件能够更加直观、准确地反映实体和特征。

　　对于专业企业，因为绘制目标不同，还常存在有多种CAD系统并行的局面，那么就需要配置统一的、具备跨平台能力的零部件数据资源库，将标准件库和外购件库内的模型数据以中间格式(比如通用的有IGS、STEP等)导出到三维构型系统当中去，如主流的Autodesk Inventor，SolidWorks,CATIA,SolidEdge,Pro/E,AutoCAD,UG NX,Onespace等。国外，这种网络服务被称为“零部件图书馆”或“数据资源仓库”。目前，航天航空领域使用较多的为Pro/E，飞机和汽车等复杂产品制造领域则使用Catia居多，而在中小企业使用Solidworks较多。在欧美和日本的PLM用户中，基于互联网的PLM零部件数据资源平台LinkAble PARTcommunity(简称PCOM)的知名度一点都不亚于今天我们所熟知的BLOG和SNS这样的网络平台。

目前比较流行的二维软件是AutoCAD，比较实用的三维软件UG、Pro/Engineer、Unigraphics NX、Vectordraw 等集二维、三维、CAD/CAM于一体的众多国外软件，是强大的图形引擎库，程序员可用于其应用程序的可视化，通过所提供的功能可以创建、编辑、管理、导出和导入以及打印2D和3D图形和图形文件。但浩辰、中望、CAXA等比较符合中国人思维的国产CAD/CAM也在逐渐崛起，占据了一定的市场份额，浩辰、中望更是走向了国际市场。

基础命令

CAD(计算机辅助技术(CAXC)认证)　　在CAD软件操作中，为使用者方便，于在 Windows中工作时一样，利用快捷键代替鼠标。可以利用键盘快捷键发出命令，完成绘图，修改，保存等操作。这些命令键就是CAD命令。

　　Point,line,circle,arc命令

　　1.下拉菜单：绘图/点/(单点/多点)

　　命令：POINT(PO)

　　作用：用于绘制辅助标记点. 特征点及标注点等. 不过点的大小和形式由DDPTYPE命令控制或系统变量PDMODE和PDSIZE

　　2. “绘图”菜单：直线

　　命令行：LINE

　　操作：

　　1) 指定第一点：指定点或按ENTER键从上一条线或圆弧上继续绘制

　　2) 指定下点或[闭合C/放弃U]:

　　>>继续 从最近绘制的直线的端点延长它.

　　如果最近绘制了一条圆弧，它的端点将定义为新直线的起点，并且新直线与该圆弧相切.

　　>；闭合 以第一条线段的起始点作为最后一条线段的端点，形成一个闭合的线段环. 在绘制了一系列线段(两条或两条以上)之后，可以使用”闭合”选项.

　　>；放弃 删除直线序列中最近绘制的线段.

　　3. “绘制”菜单：圆

　　命令行：CIRCLE 该命令提供了六种绘制制圆的方法：

　　>>；根据圆心与半径绘制圆

　　指定圆的圆心或[三点(3P)/两点(2P)/相切，相切，半径(T)]: 输入圆心点

　　直径(D)/半径 输入半径

　　>>；根据圆心与直径绘制圆

　　指定圆的圆心或[三点(3P)/两点(2P)/相切，相切，半径(T)]:2P

　　直径上第一点：

　　直径上第二点：

　　>>；根据三点来绘制圆

　　指定圆的圆心或[三点(3P)/两点(2P)/相切，相切，半径(T)]:3P

　　直径上第一点：

　　直径上第二点：

　　直径上第三点：

　　>>；绘制给定半径且与两个实体相切的圆

　　指定圆的圆心或[三点(3P)/两点(2P)/相切，相切，半径(T)]:T

　　选择第一条相切对象：

　　选择第二条相切对象：

　　半径(当前值)：输入半径值

　　>>；绘制与三个实体相切的圆 实质上就是三点确定圆//在选取三点时，利用目标捕捉方式来选取.

　　4. “绘图”菜单：圆弧

　　命令行：ARC A

　　指定圆弧的起点或[圆心(C)]:

　　操作1: 通过指定三点绘制圆弧的步骤

　　1) 从”绘图”菜单中选择”圆弧””三个点”.

　　2) 指定起点

　　3) 在圆弧上指定点

　　4) 指定端点

　　操作2: 使用起点，圆心和端点绘制圆弧的步骤

　　1) 从”绘图”菜单中选择”圆弧””起点，圆心，端点”

　　2) 指定起点

　　3) 指定圆心

　　4) 指定端点

　　**方法很多，圆弧的角度与半径有正，负值之分

功能键

　　F1: 获取帮助

　　F2: 实现作图窗和文本窗口的切换

　　F3: 控制是否实现对象自动捕捉

　　F4:数字化仪控制

　　F5: 等轴测平面切换

　　F6: 控制状态行上坐标的显示方式

　　F7: 栅格显示模式控制

　　F8: 正交模式控制

　　F9: 栅格捕捉模式控制

　　F10: 极轴模式控制

　　F11: 对象追踪式控制

组合功能键

　　Ctrl+B: 栅格捕捉模式控制(F9)

　　dra：半径标注

　　ddi：直径标注

　　dal：对齐标注

　　dan：角度标注

　　Ctrl+C: 将选择的对象复制到剪切板上

　　Ctrl+F: 控制是否实现对象自动捕捉(f3)

　　Ctrl+G: 栅格显示模式控制(F7)

　　Ctrl+J: 重复执行上一步命令

　　Ctrl+K:超级链接

　　Ctrl+N: 新建图形文件

　　Ctrl+M: 打开选项对话框

常用快捷键

　　因为CAD版本的不同快捷键偶有差异

　　A 圆弧

　　AA 测面积周长

　　AL 对齐

　　AR 阵列

　　AP 加载应用程序

　　ATE 编辑属性

　　B 创建块

　　BR 打断于点 用来分解一个整体的线

　　CO 复制

　　CLOSE 关闭

　　COL 颜色

　　CHA 矩形倒角

　　CTRL+1 特性面板

　　CTRL+2 打开图象资源管理器

　　CTRL+N 新建

　　CTRL+O 打开

　　CTRL+0 全屏

　　CTRL+P 打印

　　CTRL+Y 恢复U命令撤销的一步操作

　　CTRL+Z 恢复U命令撤销的一步操作

　　DLI 直线标注

　　DAL 对齐标注

　　DRA 半径标注

　　DDI 直径标注

　　DAN 角度标注

　　DCE 中心标注 圆心标注

　　DOR 点标注 坐标标注

　　DBA 基线标注

　　DCO 连续标注

　　DOV 替换标注系统变量

　　D 标注样式管理器

　　DO 圆环命令

　　DIV 定数等分

　　DT 单行文字

　　DI 查询距离

　　DED 编辑标注命令

　　E 删除

　　EDGESURF绘制边界曲线

　　EL 椭圆

　　ELEV 设置对象标高与厚度

　　EX 延伸

　　EXT 拉伸(面)

　　EXP 输出其他格式文件

　　F 绘制连接弧

　　G 对象组合

　　H 图案填充

　　HELIX 绘制螺旋

　　HI 消隐

　　I 插入块

　　OI 插入对象 中望为IO

　　IMP 输入文件

　　IN 交集

　　J 合并点 主要直线使用

　　LT 线型管理器

　　LA 图层

　　LTS 线形比例

　　LI 显示选取对象的信息

　　LW 线宽设置

　　LEN 拉长

　　LE引 线标注

　　LOFT 放样

　　M 移动

　　MA 特性匹配

　　ML 多线

　　MT 多行文字

　　MI 镜像

　　MIRROR3D三维镜像

　　MIRRTEXT系统变量

　　ME 定距等分

　　MLE 编辑修改多重引线

　　N 新建

　　O 偏移

　　OS 草图设置

　　OP 选项

　　PU 清理垃圾

　　PL 绘制多段线

　　PLAN 平面视图命令 视图→三维视图→平面视图

　　PE 编辑多线

　　PO 点

　　POL 正多边形绘制

　　PER 绘制垂直线

　　PAR 绘制平行线

　　PICKFIRST 控制在发出命令之前(先选择后执行)还是之后选择对象

　　REG 创建面域 绘图→边界→拾取点→左键单击要创建的面域边界中心

　　REDO 重做

　　RO 旋转

　　ROTATE3D三维旋转

　　RE 重新生成

　　REV 绘制旋转曲面

　　REC 矩形绘制

　　RULESURF绘制直纹曲面 设在东南视图中，在两个圆之间绘制一个圆柱曲面

　　S 拉伸 局部缩放

　　SE 草图设置

　　SL 剖切

　　SU 差集

　　SC 缩放

　　ST 文字样式对话框

　　SO 区域填充

　　SPL 样条曲线

　　SHIFT+CTRL+S保存

　　SWEEP 扫略

　　SHA 着色

　　STATUS 显示图形状态

　　SURFTAB1设置平移曲面分段数的系统变量 (控制第一条选择边和与第一条边相对的边的网格分段数。如果第一条边是上下方向的，那么网格分段数就是左右方向的。数值设置越大，那么网格分段数也就越密集。)

　　SURFTAB2设置平移曲面分段数的系统变量 (控制第三、四条边的网格分段数)

　　T 多行文字

　　TO 自定义用户界面 即工具栏

　　TX 单行文字

　　TOL 标注形位公差

　　TK 追踪 可指定一系列临时点，每个点均自上一点偏移。

　　TRACE 绘制等宽线

　　TABSURF绘制平移曲面 设在东南视图中，把SPL样条曲线沿一条直线平移

　　U 撤销上一步命令 可以撤销N步命令，直至绘图开始时的状态

　　UNI 并集

　　UCSICON打开坐标系

　　UN 图形单位对话框

　　V 视图管理器

　　VPOINT 重新设置视点

　　W 写块

　　X 分解

　　XL 构造线

　　Z 窗口缩放

　　Z+E 显示全图

　　%%D 度数

　　%%C 直径

　　%%P 正负

　　%%O 上划线

　　%%U 下划线

　　%%178 平方

使用方法

CAD　　1、下载安装CAD软件，双击桌面的CAD图标，启动CAD程序。

　　2、点击命令栏上方的布局(就是模型旁边的布局)，会产生一个空白的文件。

　　3、接下来在命令栏里输入命令：“mv”，然后按回车键，这时候十字光标会变成拖拉状。

　　4、任意选定一个点，然后拖拉鼠标，形成一个布局的框，松开鼠标右键。

　　5、把鼠标移动到布局的框内，然后双击，框线变粗，就说明布局做好了，可以在里面复制模型里的图了。^[3]

用途介绍

工程制图：建筑工程、装饰设计、环境艺术设计、水电工程、土木施工等等。

　　工业制图：精密零件、模具、设备等。

　　服装加工：服装制版。

　　电子工业：印刷电路板设计。

　　广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。

　　分类︰

　　在不同的行业中。欧特克〔是Autodesk公司的汉语名称〕以及国内一些公司开发了一些基于CAD 通用版本的插件，比如浩辰系列、天正系列。大大增强了CAD的易用性。

　　在机械设计与制造行业中有AutoCAD Mechanical版本和浩辰机械软件。

　　在建筑设计行业中有浩辰建筑和天正建筑。

　　在电子电路设计行业中有AutoCAD Electrical 版本和浩辰电气软件。

　　在勘测、土方工程与道路设计发行了 Autodesk Civil 3D版本。

　　而学校里教学、培训中所用的一般都是AutoCAD或浩辰CAD教育版。
