一键生成室内立面图
▼
●CAD建筑平面图,使用[索引]符号进行立面图的索引;
![59fb967f91e56aea785fe411bdbfa428.png](https://img-blog.csdnimg.cn/img_convert/59fb967f91e56aea785fe411bdbfa428.png)
●如何快速的创建出每一个方向[A/B/C/D]对应的立面图,且拥有[门窗/装饰材料/吊顶/地面/标注尺寸]的图纸细节;
![418398a7cbcd4fff37463504cc0d84e0.png](https://img-blog.csdnimg.cn/img_convert/418398a7cbcd4fff37463504cc0d84e0.png)
![b645a47dd06d931a6d804dd84ad740fe.png](https://img-blog.csdnimg.cn/img_convert/b645a47dd06d931a6d804dd84ad740fe.png)
一键生成室内立面框架

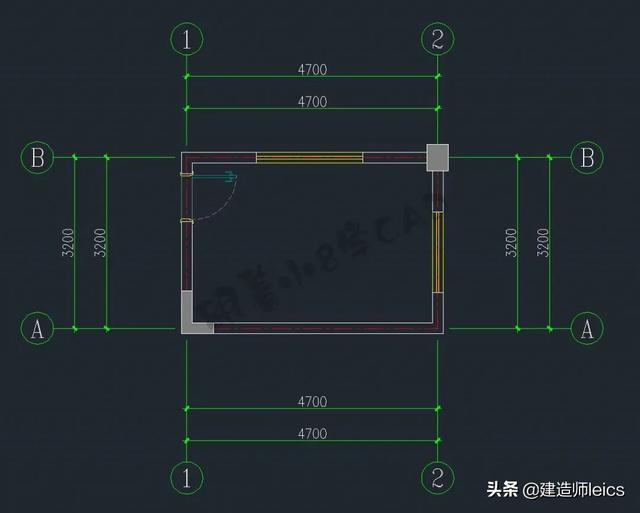

1、绘制好图纸的建筑平面图,常用于室内设计行业[建筑行业];
![5952457f477feb16965e259b5ac28aa5.png](https://img-blog.csdnimg.cn/img_convert/5952457f477feb16965e259b5ac28aa5.png)

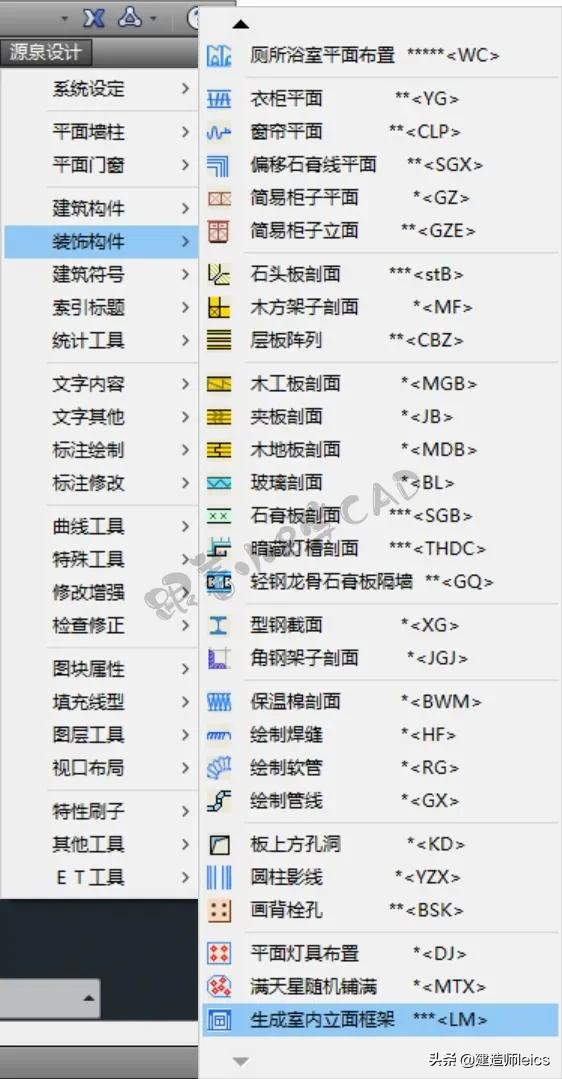

2、本案例使用到[源泉插件]→[装饰构件]→[生成室内立面框架]功能;
![9771135570afa70cca29487cdebd75f3.png](https://img-blog.csdnimg.cn/img_convert/9771135570afa70cca29487cdebd75f3.png)

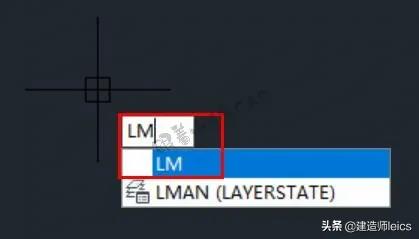

3、也可以直接使用快捷键[LM],很好记忆里面的拼音LiMian;
![36efa3ae7d5cc362cba1d815de81194b.png](https://img-blog.csdnimg.cn/img_convert/36efa3ae7d5cc362cba1d815de81194b.png)

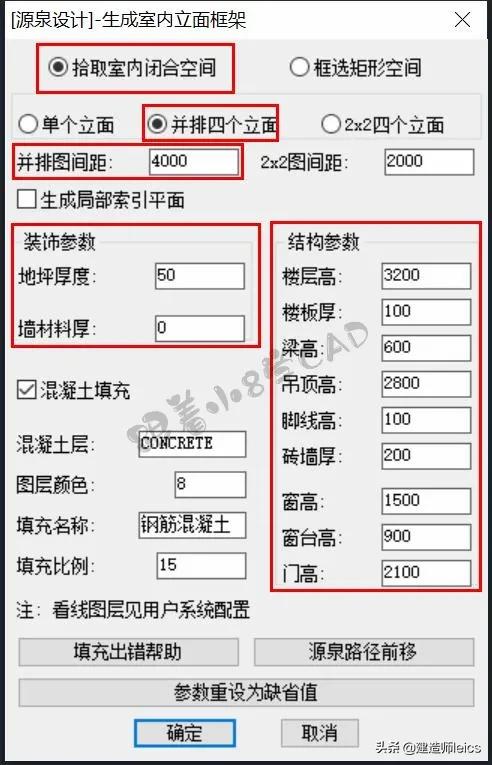

4、显示出生成室内室内立面框架的设置面板,选择[拾取方式],设置生成立面的类型[单个/并排/2×2排列],然后设置每一个装饰材料部位的尺寸,以及设置结构参数的各种尺寸;
![e9233b0f0cac7b3ad2457dc1b0a2b86d.png](https://img-blog.csdnimg.cn/img_convert/e9233b0f0cac7b3ad2457dc1b0a2b86d.png)

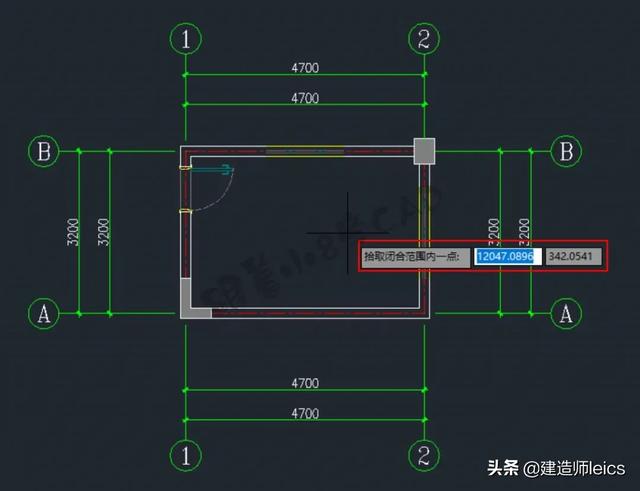

5、选择[拾取室内闭合空间],然后根据提示到当前空间内部范围内点击鼠标确定拾取;
![4012caa65234ae2372b6a005e9b356dd.png](https://img-blog.csdnimg.cn/img_convert/4012caa65234ae2372b6a005e9b356dd.png)

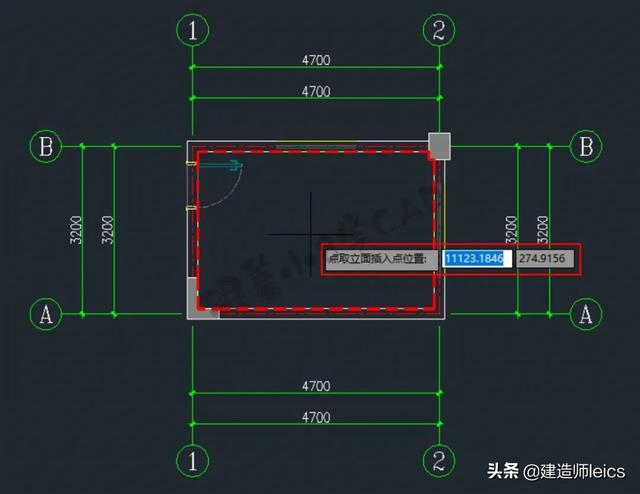

6、拾取之后,当前区域内部红色加粗显示;
![d55c473bc52a123dfa4e50361c96ffd7.png](https://img-blog.csdnimg.cn/img_convert/d55c473bc52a123dfa4e50361c96ffd7.png)

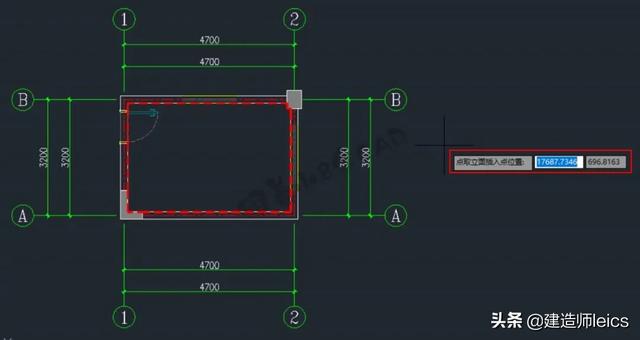

7、提示[点取立面插入点的位置],在旁白合适位置点击鼠标插入立面图;
![ffbd1d11ef7d0c1c99397b14e403eb93.png](https://img-blog.csdnimg.cn/img_convert/ffbd1d11ef7d0c1c99397b14e403eb93.png)

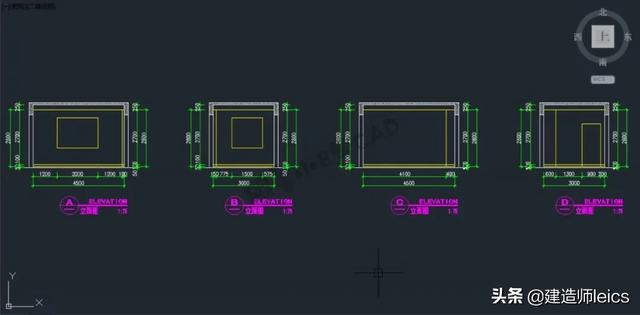

8、自动创建生成A/B/C/D,共四个不同方向所对应的立面图;
![24900dfa79996b995fd8ad95193115ef.png](https://img-blog.csdnimg.cn/img_convert/24900dfa79996b995fd8ad95193115ef.png)
完善门/窗细节

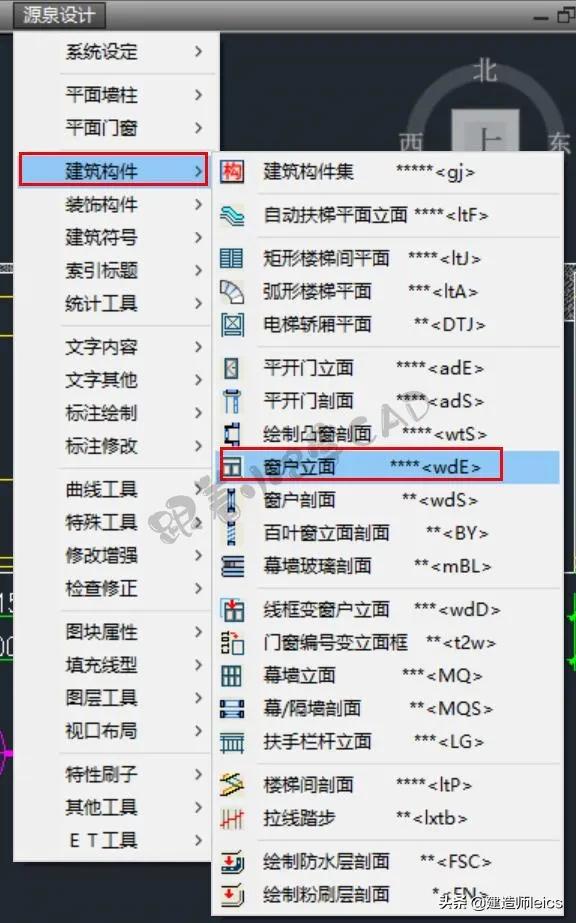

9、选择[建筑构件]→[窗户立面];
![1d25869c3f1d0a508844e7670d1e5b6f.png](https://img-blog.csdnimg.cn/img_convert/1d25869c3f1d0a508844e7670d1e5b6f.png)

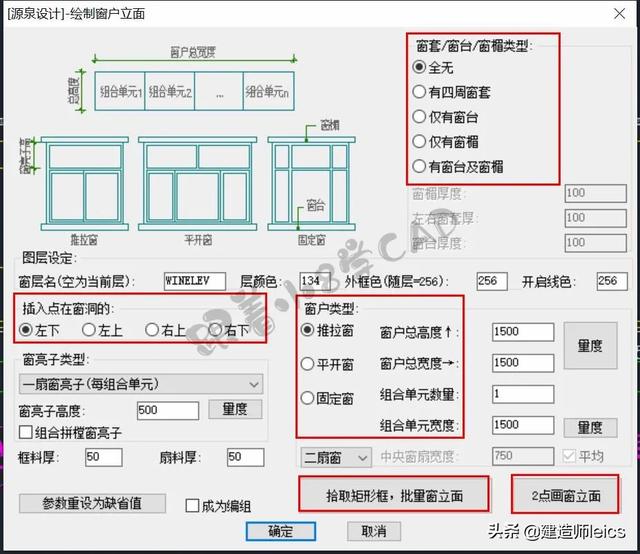

10、显示出窗户立面的设置界面,对窗子的各种参数进行设置,然后选择[拾取矩形框,批量窗立面];
![142686f7e26b27059f7fe8ad40a1e2c3.png](https://img-blog.csdnimg.cn/img_convert/142686f7e26b27059f7fe8ad40a1e2c3.png)
11、然后切换到立面图中,鼠标拾取窗户的矩形线段确定;
![700823bc0c0397fa3337032f88398d69.png](https://img-blog.csdnimg.cn/img_convert/700823bc0c0397fa3337032f88398d69.png)

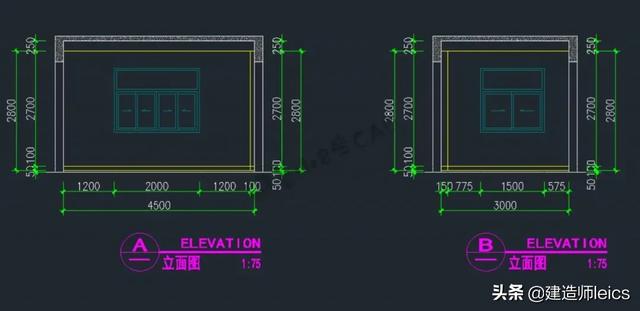

12、快速的在窗户的边框线生成窗子的立面图,窗子有了细节;
![4d417b4d8c5a47481e765b5783a37ac6.png](https://img-blog.csdnimg.cn/img_convert/4d417b4d8c5a47481e765b5783a37ac6.png)

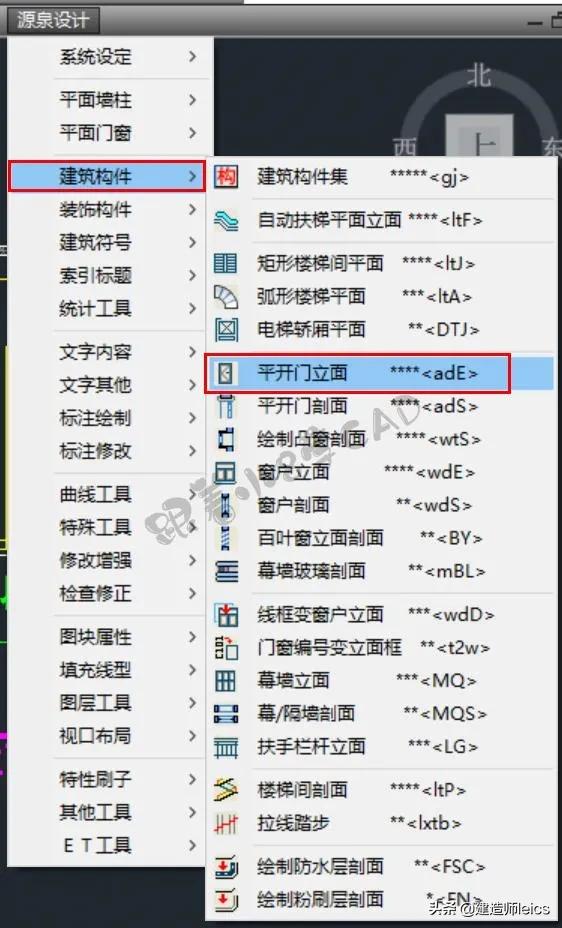

13、选择[建筑构件]→[平开门立面];
![2ab82796b172d471226602d28d5caf82.png](https://img-blog.csdnimg.cn/img_convert/2ab82796b172d471226602d28d5caf82.png)

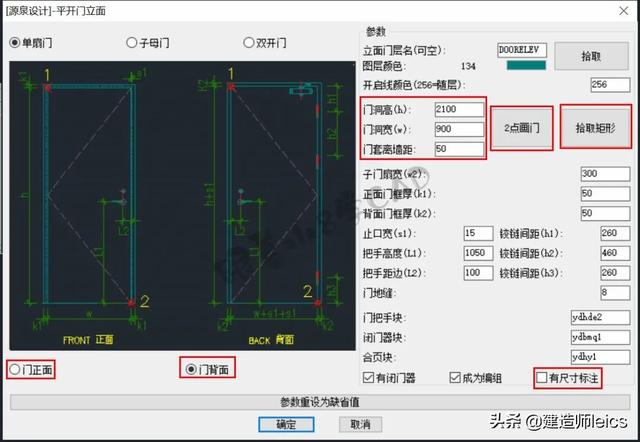

14、显示出平开门立面的设置界面,对窗子的各种参数进行设置,然后选择[拾取矩形框];
![b357000066a083bc63a34c5b575e291e.png](https://img-blog.csdnimg.cn/img_convert/b357000066a083bc63a34c5b575e291e.png)

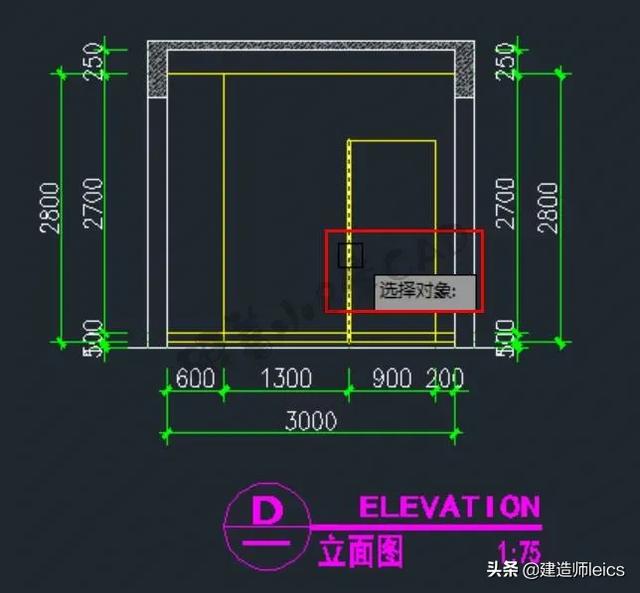

15、然后切换到立面图中,鼠标拾取到平开门的矩形线段确定;
![7497084431acd4ec531733f3b1547f8c.png](https://img-blog.csdnimg.cn/img_convert/7497084431acd4ec531733f3b1547f8c.png)

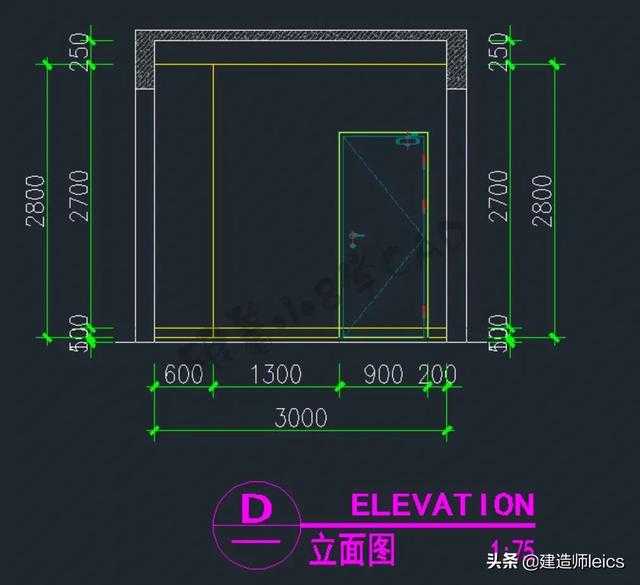

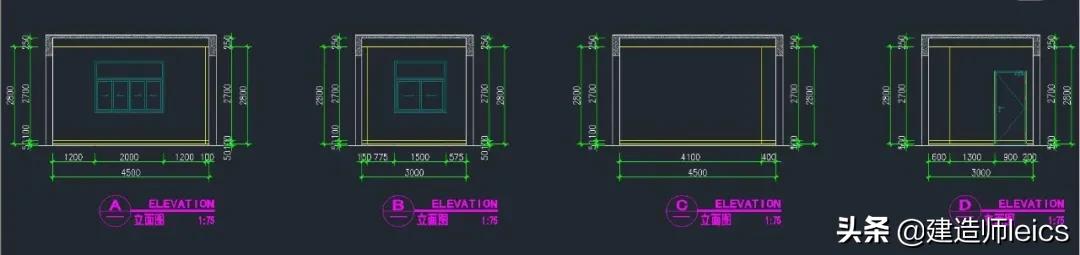

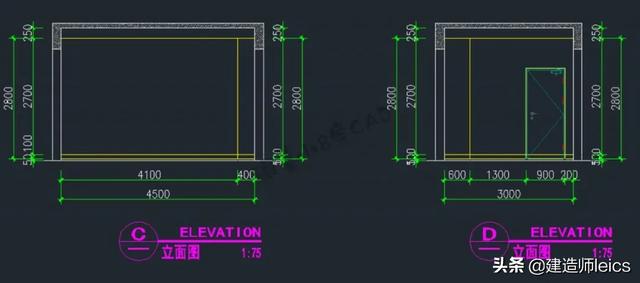

16、快速的在平开门的边框线生成平开门的立面图,门有了细节;
![b6c6f6cc8f50ab65ce0a9e493b80a898.png](https://img-blog.csdnimg.cn/img_convert/b6c6f6cc8f50ab65ce0a9e493b80a898.png)
17、选择[索引标题]→[立面索引号4合1];
![245f4a92cd64b629953c72eb2ea9839c.png](https://img-blog.csdnimg.cn/img_convert/245f4a92cd64b629953c72eb2ea9839c.png)

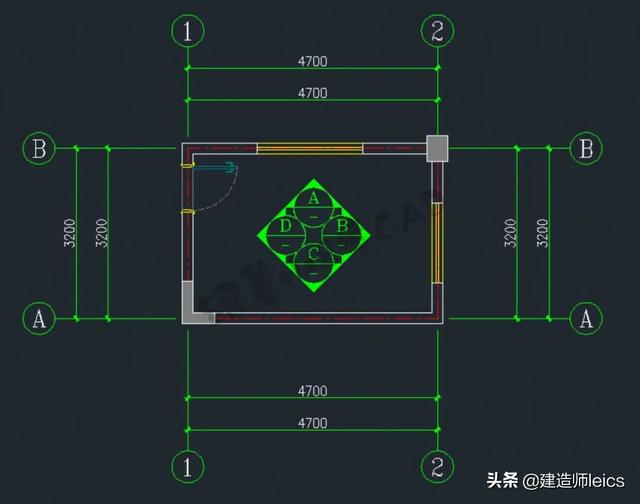

18、然后切换到平面图中,插入索引符号,修改对应的方向索引字母;
![59fb967f91e56aea785fe411bdbfa428.png](https://img-blog.csdnimg.cn/img_convert/59fb967f91e56aea785fe411bdbfa428.png)
18、这样,就快速的完成平面图到立面图的制作;
![59fb967f91e56aea785fe411bdbfa428.png](https://img-blog.csdnimg.cn/img_convert/59fb967f91e56aea785fe411bdbfa428.png)
