1 .图名及比例错了么？

2.符号漏了没？

3.尺寸标注是否清晰？

---

专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。

相对于考研来说，由于时间有限，设计尚处于前期的方案初期阶段，平立剖面施工图不用做到面面俱到，能让阅卷老师看清你的设计意图即可。

1. 图名及比例错了么？

1． 图样的比例，应为图形与实物相对应的线性尺寸之比;

2． 比例的符号应为“：”，比例应以阿拉伯数字表示;

3． 图名字体呈扁平状，横平竖直工整即可

2.符号漏了没？

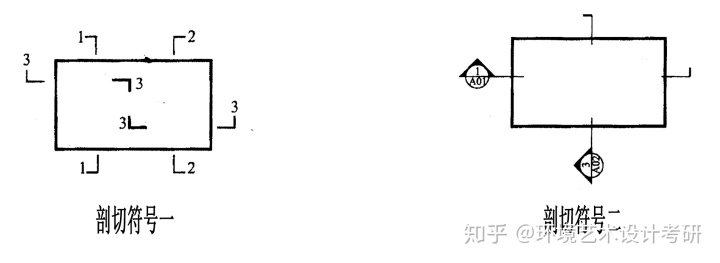

1. 剖切符号

剖视的剖切符号应由迫切位置及剖视方向线组成，均为粗实线绘制。

剖切位置的长度宜为6mm ~ 10mm ;

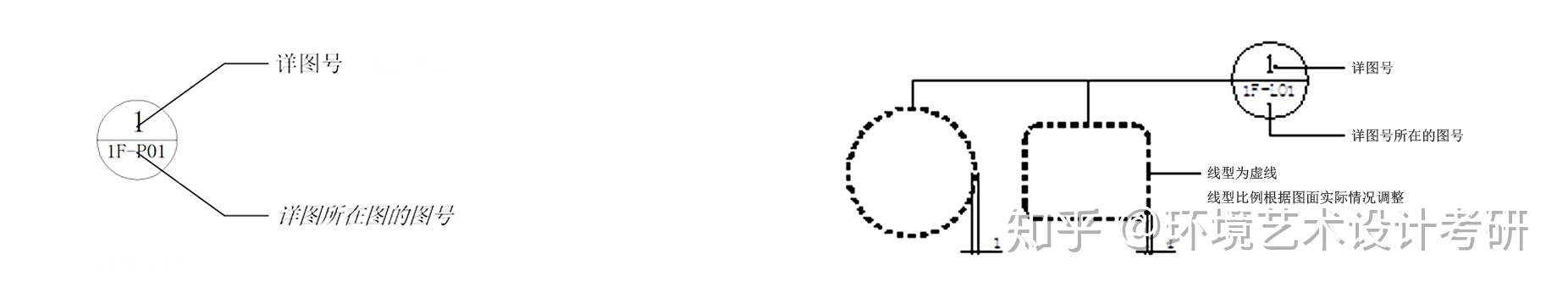

2.索引符号与详图符号

图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号是由直径8mm-10mm的圆和水平直径组成，圆及水平直径组成，圆及水平直径应以细实线绘制。

（右图索引方式主要用于节点大样的比例再次放大，构造表示更为详尽，考研快题中一般少用，了解即可。）

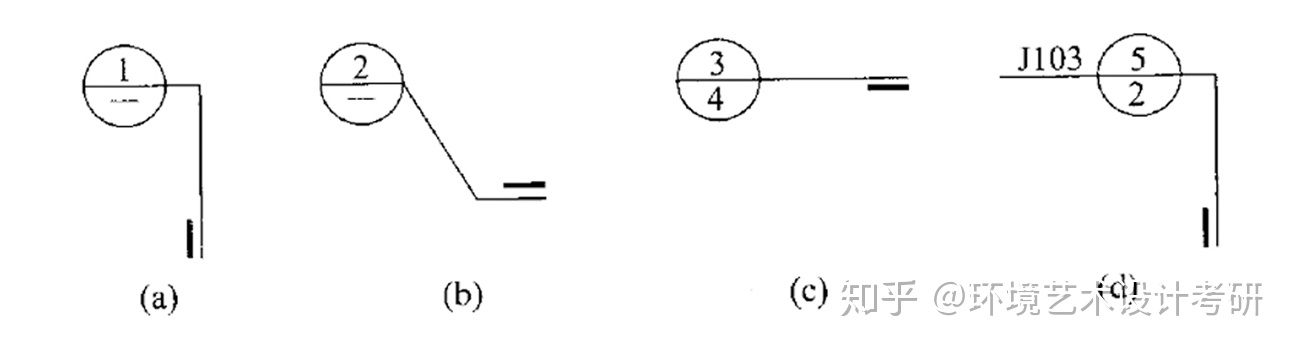

* 索引符号当用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向。

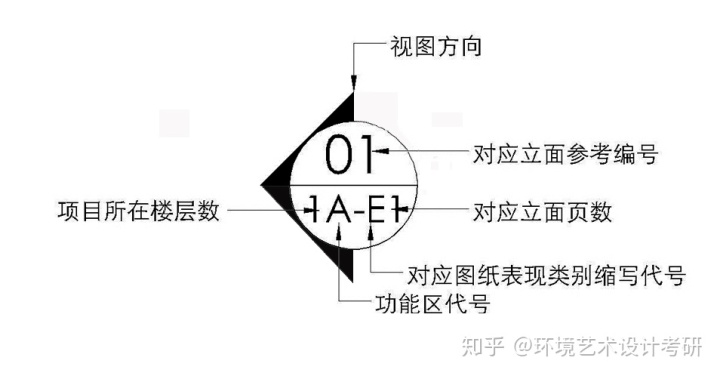

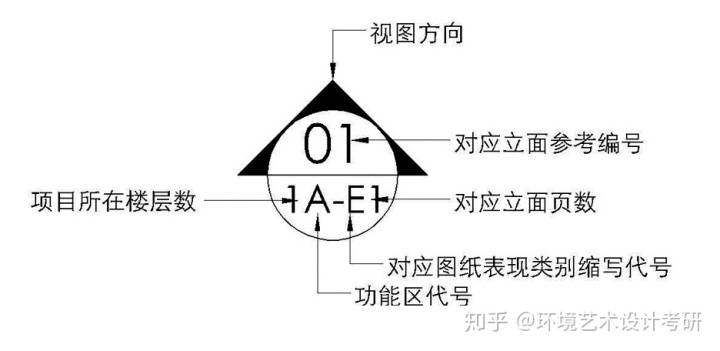

* 立面索引指向符号(方向符号改变，字体符号不变)

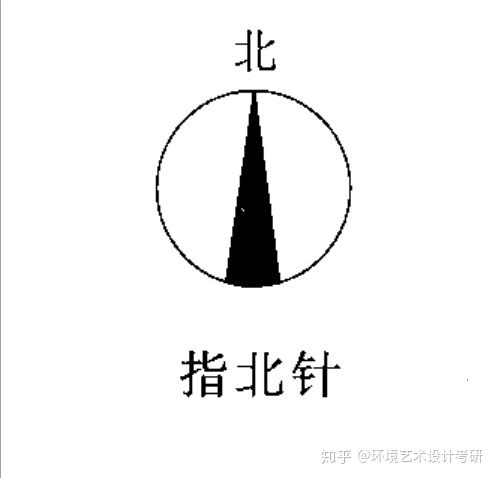

3.指北针

指北针的形状常见如右图所示，其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应住“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。

4.引出线

引出线应以细实线绘制，宜采用水平方向的直线，与水平方向成30、45、60、90度的直线，或上述角度再折为水平线。

③ 较大圆弧的半径，如图所示

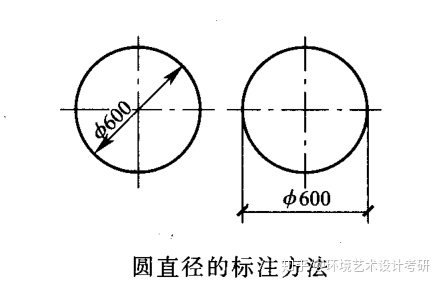

④ 标注圆的直径尺寸时，直径数字前应加直径符号“∅”

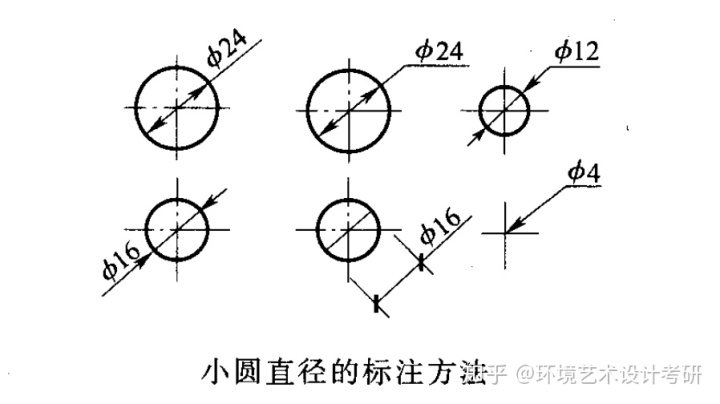

⑤ 较小圆的直径尺寸，可标注在圆外

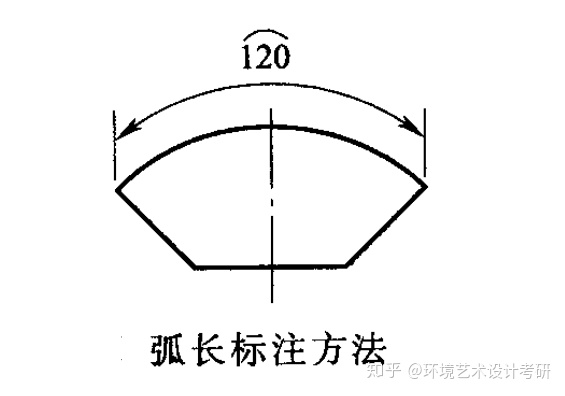

⑥ 标注圆弧的弧长时，尺寸线应以与该圆弧同心的圆 弧线表示，尺寸界限应指向圆心，起止符号用箭头表示，弧长数字上方应加注圆弧符号“⌒”

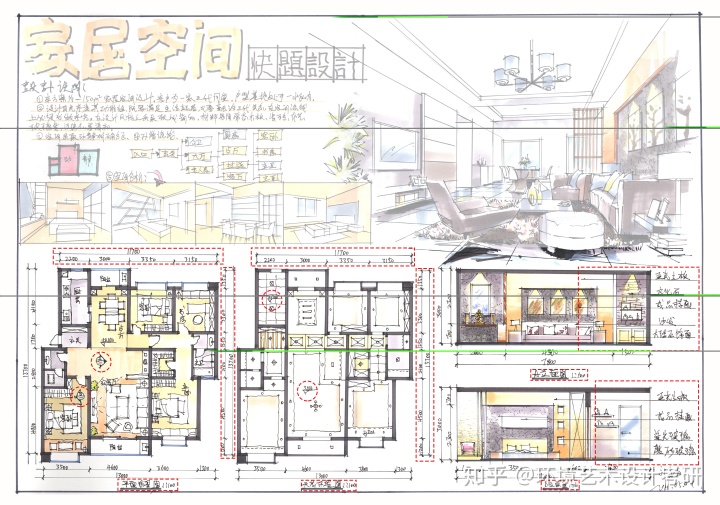

该快题从图名及比例、指引符号到尺寸标注等表达非常规范，很好的辅助图纸内容向阅卷者传达了自己的设计构思。
