    自从公司在五年前上线了新的SAP系统以后，笔者已经很久没用过标签功能了。最近遇上一个特殊的项目，需要导出EPLAN的材料清单为excel格式。博主完成工作后，觉得大部分小伙伴应该都用得到此功能，遂记录如下步骤，分享给大家。

    标签导出是Eplan报表的一种表现形式，标签可以导出txt、excel等直观的外部数据格式。所有的报表内容都可以导出成标签格式。通常我们需要导出为标签格式的有材料清单、电缆列表、端子打印标签等。今天就以常用的材料清单说明标签的导出配置。

I、标签导出配置

         标签导出的配置可以在之前讲的的用户配置中配置，定位到选项>设置>用户>接口>标签，这里可以配置标签导出配置。

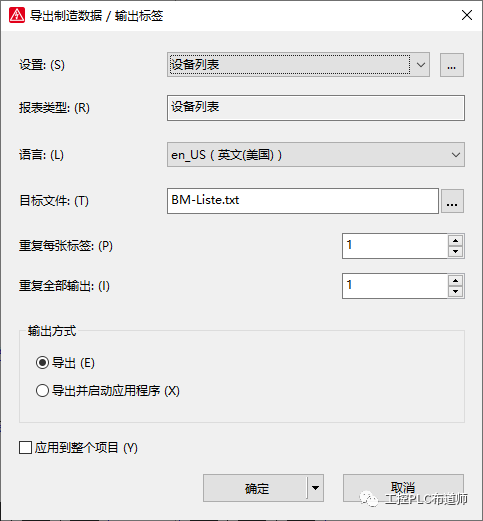

         通常我们在导出标签时配置，选中要导出标签的项目，定位到工具>制造数据>标签，弹出配置对话框，

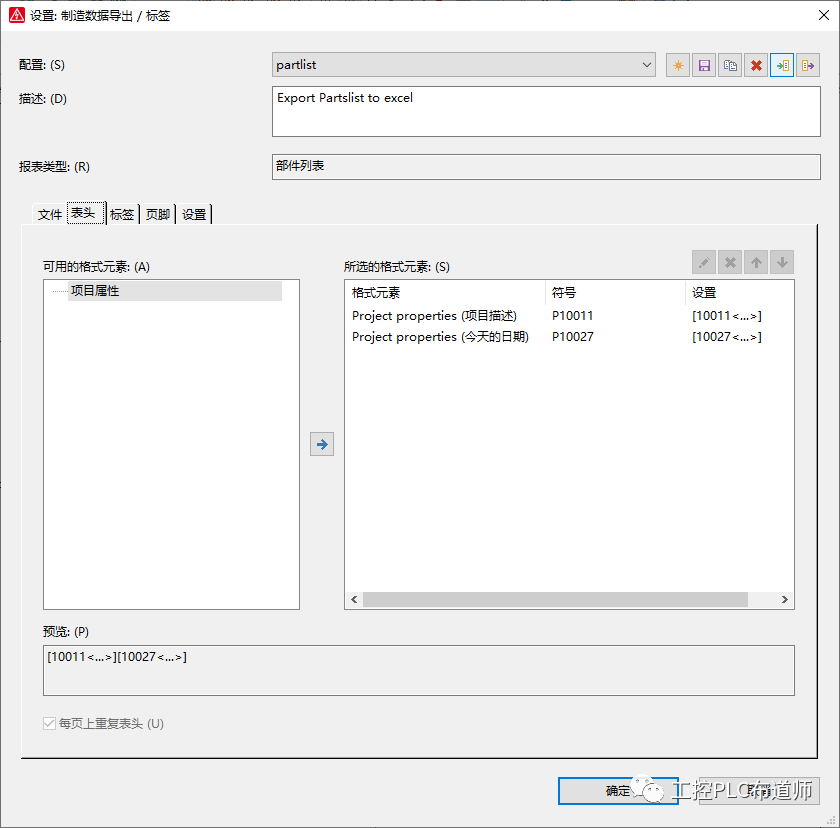

         点击设置项右边的配置按钮，弹出配置对话框

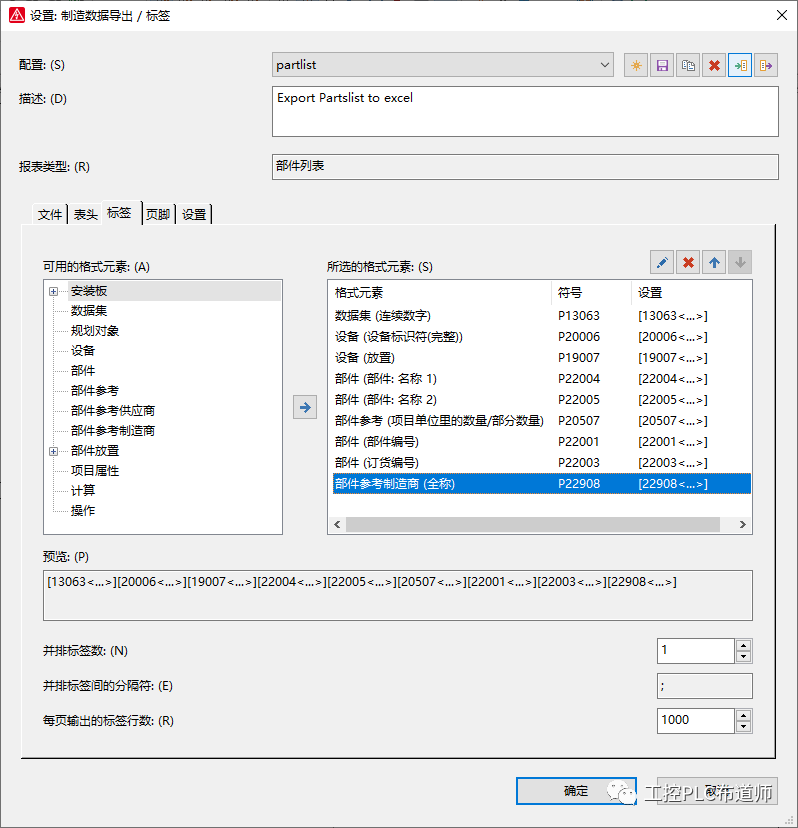

上图是笔者新建的材料清单标签配置，供大家参考；小伙伴们也可以根据各自的需求去选择要导出的元素。

页脚页面笔者暂未设置

         II、标签模板的创建

  Eplan安装后，默认官方提供标签模板，我们通常都是基于现有的模板修改即可，默认官方模板在C:\Users\Public\EPLAN\Data\模板\工控PLC布道师(电脑用户名)下面，复制一份端子标签模板，保存在桌面，命名为部件模板.xls,打开刚才创建的部件模板.xls,修改文本内容，注意#号千万不能删，也不要轻易修改成其他符号，否则无法正确导出。从左往右，按I中配置标签从上到下的内容，依次输入相应文本内容，再次强调###不能删除，只能修改文本内容，点击保存退出，部件模板就创建好了。

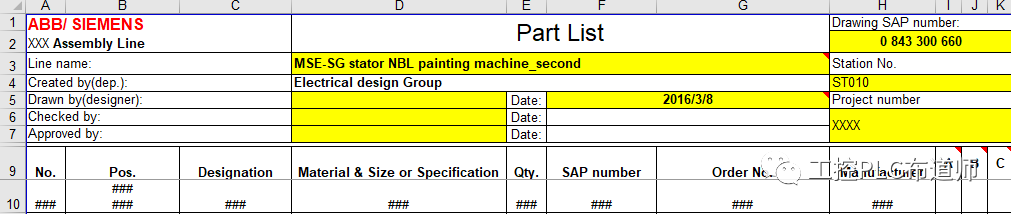

  博主自己做了一个模板target1，如下图。感兴趣的小伙伴可以私聊我，免费发给你们。

         III、标签的自动生成

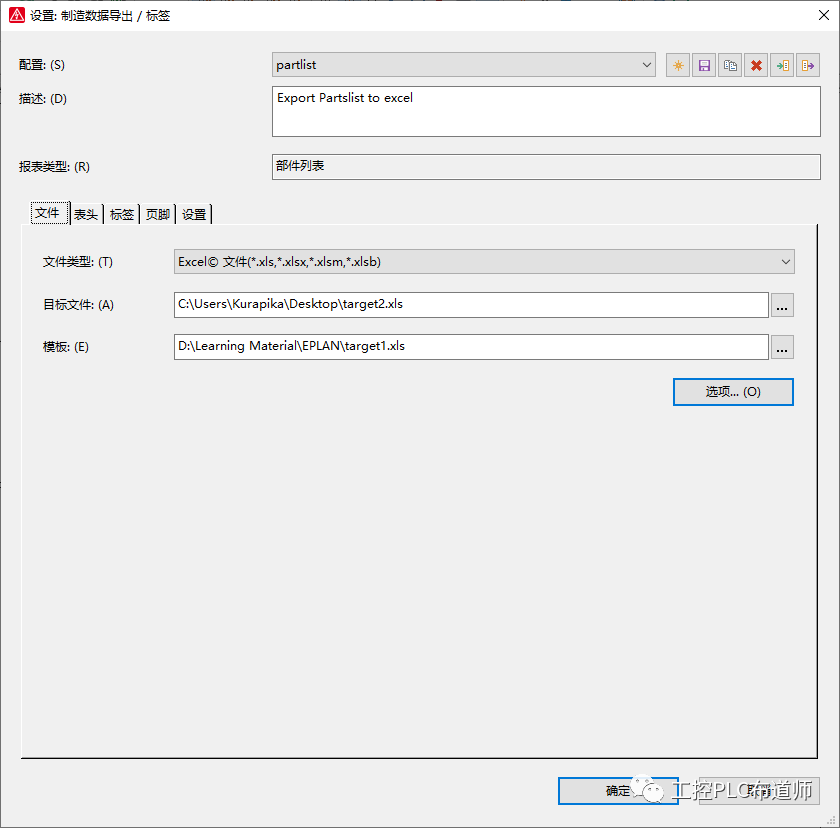

         再次定位到工具>制造数据>标签，配置文件页面，

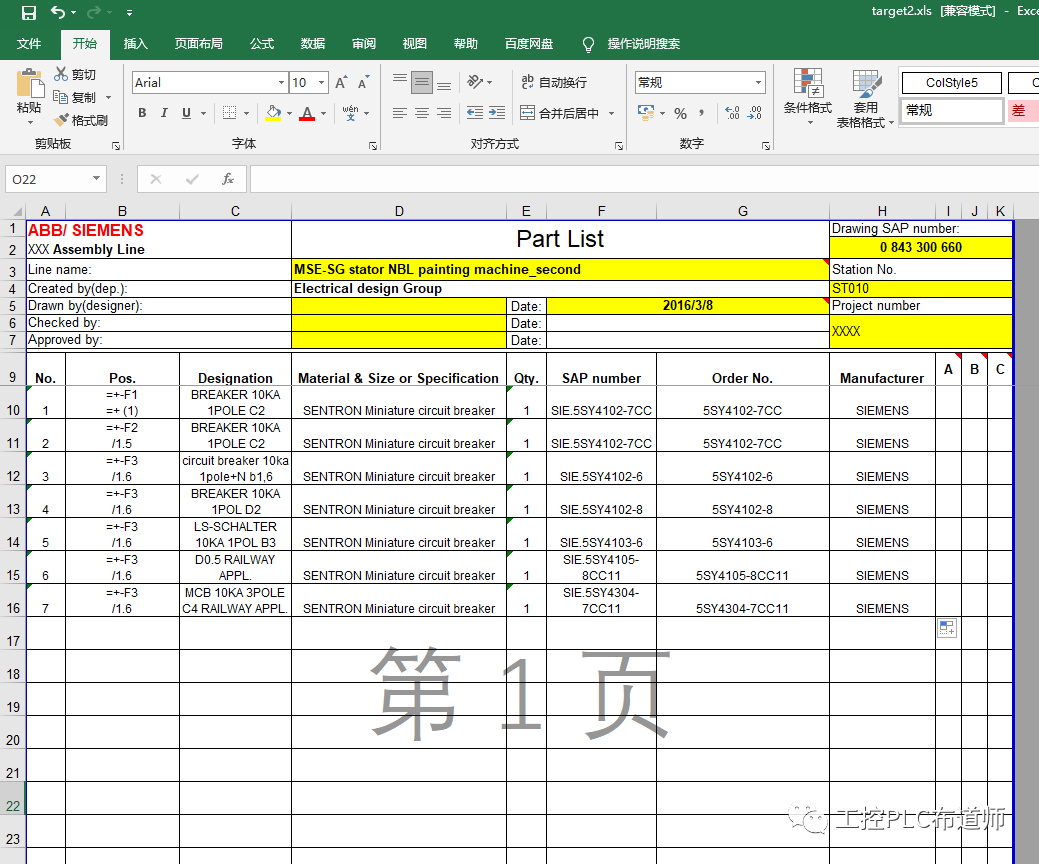

         文件类型选择excel，目标文件，选择导出标签文件的保存目录，模板项选择刚才制作的target1.xlsx,点击确定返回，再确定，标签就自动导出了，找到配置目录下的标签表格，打开，

         校对标签内容，通常如果标签内容与设计不相符处，就证明图纸还有问题，需要重新修改图纸内容，如果显示格式不是自己想要的，可以返回继续配置标签导出配置。
