节日彩灯控制器的设计

一、设计要求：

以单片机为核心，设计一个节日彩灯控制器：

K1—开始，按此键则灯开始流动(由上而下)。

K2—停止，按此键则停止流动，所有灯为暗。

K3—下，按此键则灯由下向上流动。

K4—交替闪烁，按此键则奇数序号灯与偶数序号灯交替闪烁。

二、方案论证：

通过查阅大量相关技术资料，并结合自己的实际知识，我提出课两种技术方案来实现该公能。下面我将首先对这两种方案的组成框图和实现原理分别进行说明，并分析比较它们的特点，然后阐述我最终选择方案的原因。

1 方案比较

彩灯控制器课分为两种方案实现。一种是利用数字逻辑电路装置控制，另一种是采用单片机控制。

1.1 方案一

根据任务要求介绍的彩灯控制电路的基本组成，可以确定彩灯控制器应由振荡器、计数/时序分配电路、移位寄存器和彩灯显示五部分组成。其框图如图所示。

1.2 方案二

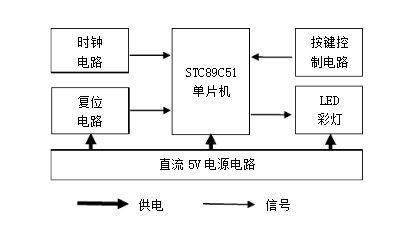

本方案主要是通过对基于单片机的多控制、多闪烁方式的LED彩灯循环系统的设计，来达到本设计的要求、其硬件构成框图如图所示，以单片机为核心控制，由单片机最小系统(时钟电路、复位电路、电源)、按键控制电路、LED发光二极管和5V直流电源组成。
