linux三种网络原理及原理

Host-Only

小编的虚拟机是在：VMware 工具中

Host-only    仅主机模式

1，虚拟机网络设置

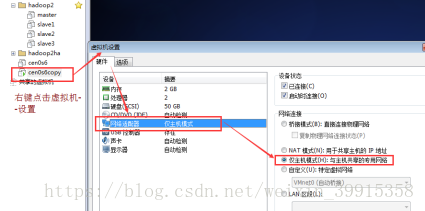

配置虚拟机的网络设置为hostonly



2，虚拟软件网络设置

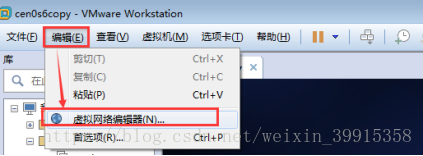

选择vmware - 编辑 – 虚拟机网络编辑器

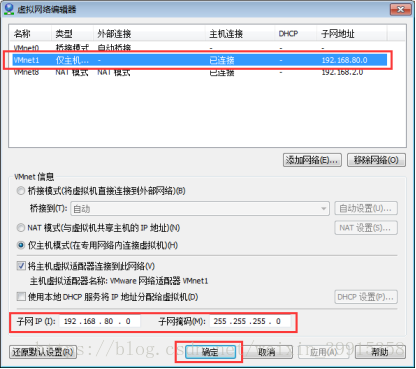

3,配置虚拟软件中vmnet1的IP

为VMnet1选择一个网段，不修改0号ip地址。

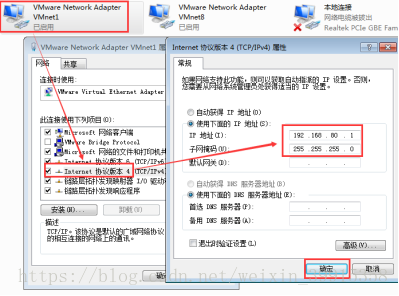

4,查看win7 VMnet1网络

此时，win7机器上的vmware vmnet1网络已经改变



这个IP地址其实是Windows的IP地址，该IP地址是用于与host-only网络连接方式的虚拟机进行通信的



5,修改虚拟机的ip地址信息

vi /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE="eth0"

BOOTPROTO="static"  //设置为静态，不让他自动分配

ONBOOT="yes"

TYPE="Ethernet"

IPADDR=192.168.80.3   //IP地址

NETMASK=255.255.255.0  //子网掩码

可选项：

GATEWAY=192.168.80.1   //网关

DNS1=8.8.8.8  //域名解析器





主要修改BOOTPROTO  IPADDR  NETMASK 这三项

6,重启网络服务

修改完后保存退出，重启网络服务

# service network restart

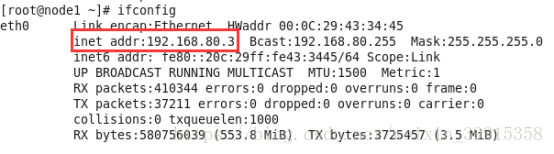

使用ifconfig命令查看



7，测试连接

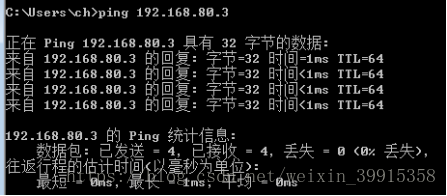

测试：在windows上ping Linux （ping   192.168.80.3）

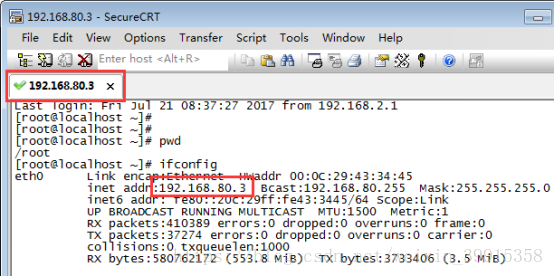

8,远程连接工具连接该虚拟机：





图解



NAT

NAT    网络地址转换Network Address Translation

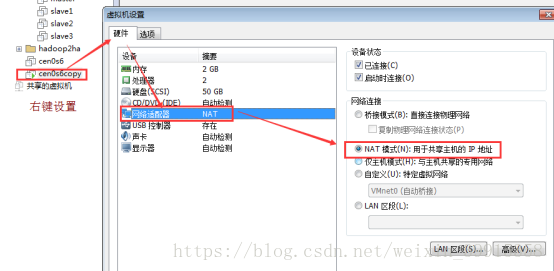

1，虚拟机网络设置

配置虚拟机的网络设置为NAT



2，虚拟软件网络设置

选择vmware - 编辑 – 虚拟机网络编辑器

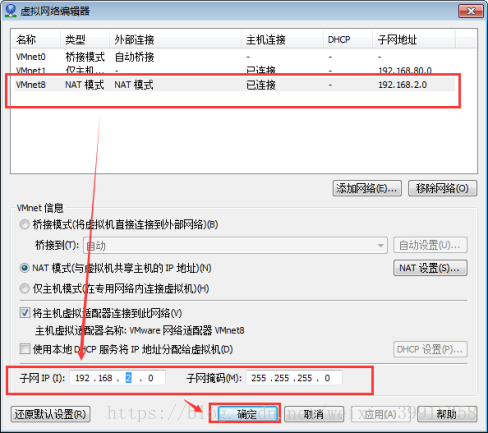

3,配置虚拟软件中vmnet8的IP

为VMne8选择一个网段，不修改0号ip地址。默认设置2号ip地址为网关。





4,查看win7 VMnet8网络

此时，win7机器上的vmware vmnet8网络已经改变





5,修改虚拟机的ip地址信息

vi /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE="eth0"

BOOTPROTO="static"

ONBOOT="yes"

TYPE="Ethernet"

IPADDR=192.168.2.3

NETMASK=255.255.255.0

GATEWAY=192.168.2.2    # 第一个2是网段，步骤 3中设置的，第二个2是ip，固定

DNS1=8.8.8.8



6,重启网络服务

修改完后保存退出，重启网络服务

# service network restart

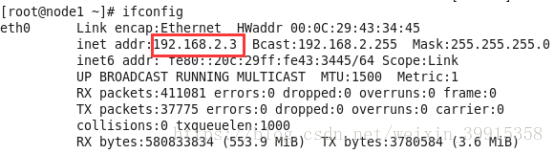

使用ifconfig命令查看



7，测试连接

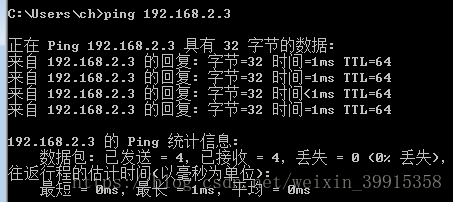

测试：在windows上ping Linux （ping  192.168.2.3）

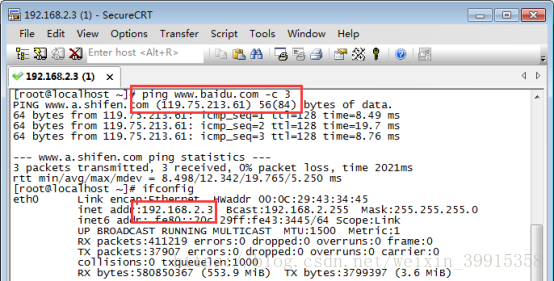

8,远程连接工具连接该虚拟机：

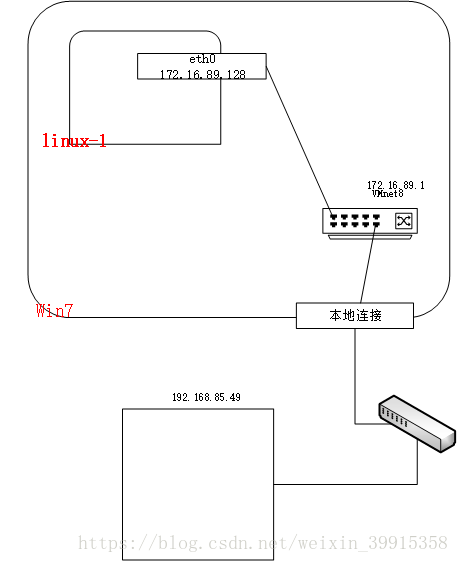

图解



桥接

Bridged(桥接)     虚拟机guest和宿主机host要在同一网段，只要host可以上网，guest就可以上网

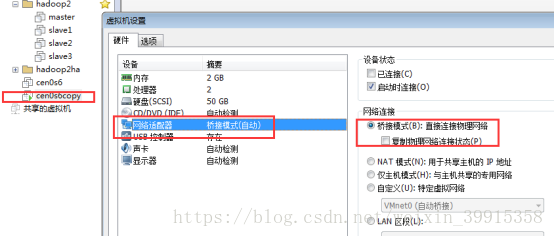

1 虚拟机网络设置

配置虚拟机的网络设置为bridge







前提，通过ipconfig 查看物理机的网段，还要确保要修改的ip地址没有被占用(ping ip)

2 修改虚拟机的ip地址信息

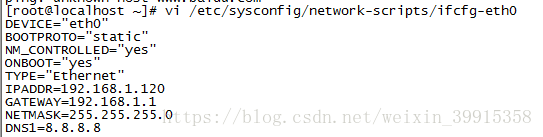

vi /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE="eth0"

BOOTPROTO="static"

ONBOOT="yes"

TYPE="Ethernet"

IPADDR=192.168.1.120

NETMASK=255.255.255.0

可选项：

GATEWAY=192.168.1.1

DNS1=8.8.8.8



3 重启网络服务

修改完后保存退出，重启网络服务

# service network restart

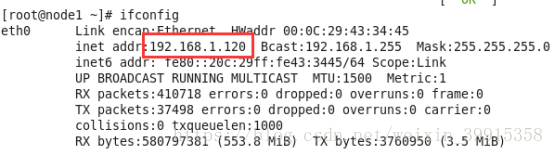

使用ifconfig命令查看



4 测试连接

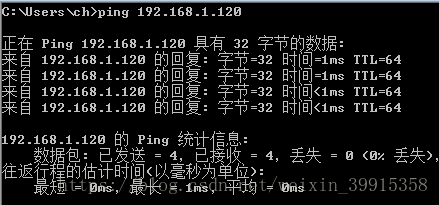

测试：在windows上ping Linux （ping   192.168.1.120）

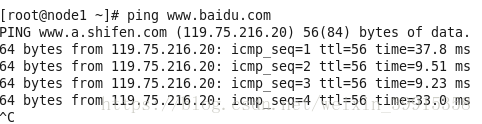

测试：ping www.baidu.com

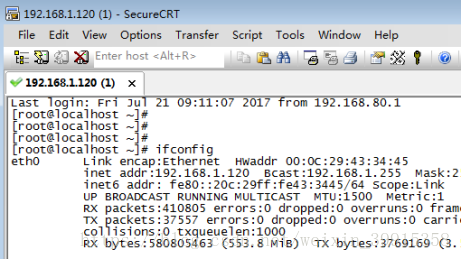

5远程连接工具连接该虚拟机：

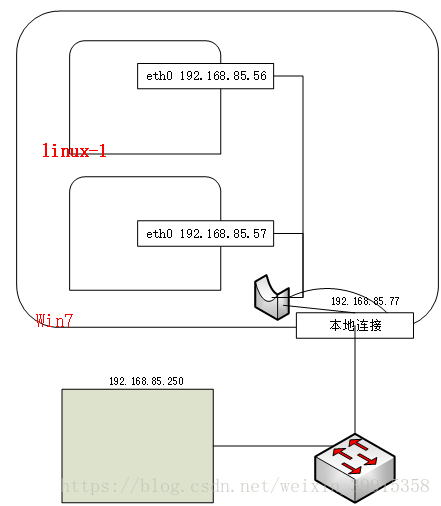

图解

防火墙

#查看防火墙状态

service iptables status

#开启防火墙

service iptables start

#关闭防火墙

service iptables stop

#重启防火墙

service  iptables  restart



或者

开启：/etc/init.d/iptables start

关闭：/etc/init.d/iptables stop

重启：/etc/init.d/iptables restart



#查看防火墙开机启动状态

chkconfig iptables –list

#开机启动

chkconfig  iptables  on

#关闭防火墙开机启动

chkconfig iptables off

/sbin/chkconfig --level 2345 iptables off        关闭防火墙的自动运行



配置集群环境时，需要关闭各节点的防火墙。
