(一) 系列三极管

S9011、9012、9013、9014、9015、9018、8050、8550系列三极管是小功率三极管。大部分是NpN型管，只有9012、9015丶8550是PNP型三极管。

这里值得注意的是: 一般地，在三极管前面如果加ss，那么这个三极管是原装进口的; 而只帶一个s，那么应是国产的。例如: ss8050是进口的，而s8050是国产的。

(二)系列三极管如图①，图②，图③，图④，图⑤

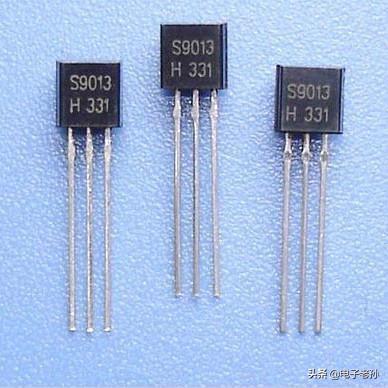

图① s9013系列三极管

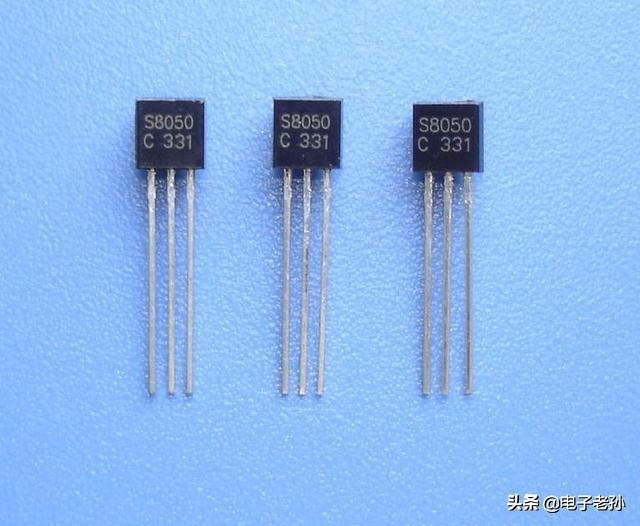

图② s8050、8550三极管

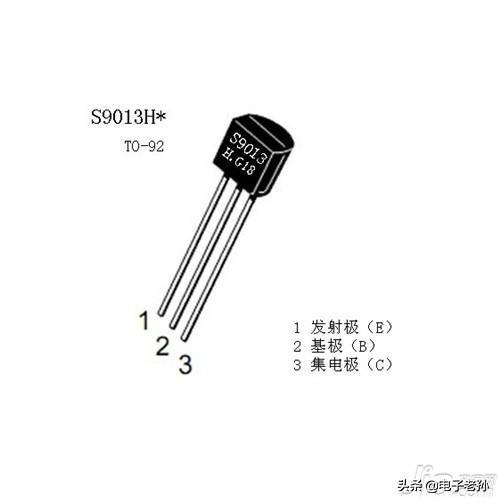

图③ s9013系列三极管引脚

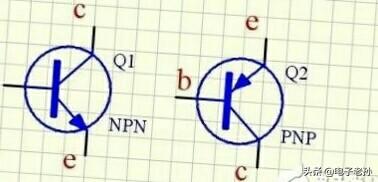

图④ NPN、PNP三极管符号

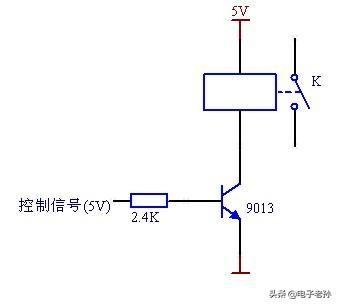

图⑤ 单管驱动继电器

(二) 系列三极管技术参数:

9011NpN低噪放大，50Ⅴ0.3A.0.4w;

9012pNp低噪放大，50v0.5A.0.625w;

9013NpN低频放大，50v0.5A.0.625w;

9014NpN低噪放大，50Ⅴ0.1A.0.4w;

9015pNp低躁放大，50Ⅴ0.1A.0.4w;

9018NpN高频放大，30v.0.05A.0.4w;

8050NpN高频放大，40v.1.5A.1w;

8550pNp高频放大，40v1.5A.1w。

(三) 它们的主要作用.用途:

以上系列三极管，是半导体基本元器件之一，具有开关和电流放大作用;

它们作为音频放大和收音机推挽1w输出及电子玩具、灯具放大和开关等电路。

(四) 三极管应用电路2例:

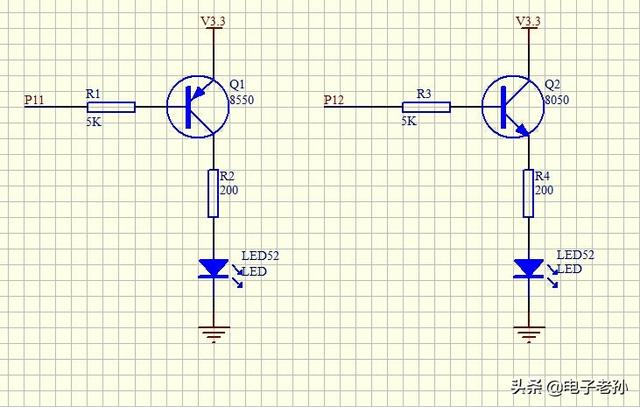

图① NpN、PNP单管驱动发光管

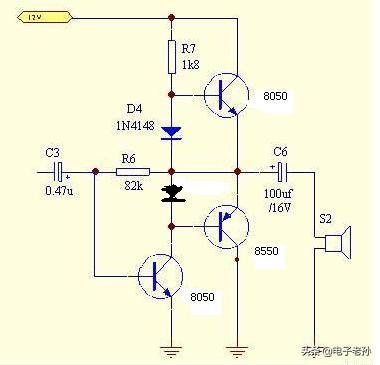

图② PNP、NpN三管推挽电路

以上s9011一9018，s8050、8550系列三极管是目前市场上和产品上常用和使用最多的元器件，广泛应用于各种小功率电路产品中，很受欢迎。
