热敏电阻温度特性曲线_NTC热敏电阻如何选型

什么是NTC

NTC 热敏电阻是负温度系数的电阻，其特性是电阻值随着温度的升高而呈下降趋势。这个与PTC或者PT100等正温度系数的热敏电阻相反。

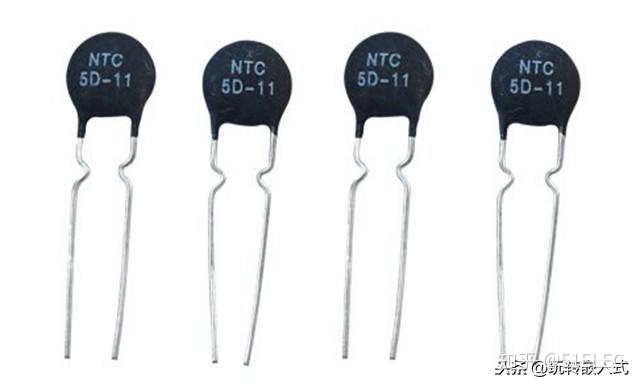

NTC 热敏电阻

NTC的阻值-温度对应曲线如下图所示(100K为例，B值3950)。

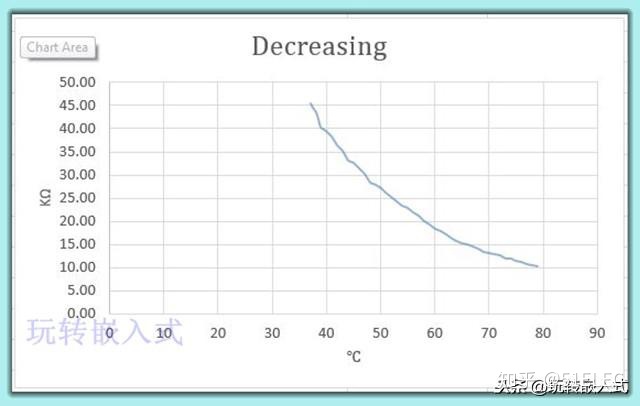

NTC 热敏电阻R-T曲线

下面介绍选型原则。

2.根据用途选型

NTC可以用来测温也可以用来防浪涌。如果用来测温的话就选择测温型NTC；如果用来防浪涌的就选择功率型NTC。

3.根据测温范围选型

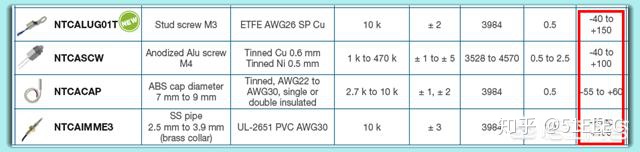

NTC表面都带有灌胶封装，根据灌封材料的不同，NTC的工作温度也不同。根据温度选型时，NTC的datasheet上都会标有温度范围，如下图红框内所示。

NTC 工作温度范围

所以根据工作温度范围选型至关重要。

4.根据阻值和精度选型

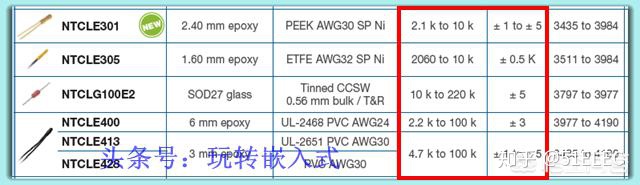

根据所设计的测温电路来确定NTC的阻值范围，常用的NTC阻值范围从几K到几百K不等，如下图所示。

NTC 精度

NTC的精度也有差异，所以根据阻值范围和精度来选择。

5.根据B值来选型

这个选项可以作为参考，B值是NTC非常重要的一个参数，NTC的计算公式如下：

• Rt =R*EXP(B*(1/T1-1/T2)

公式中的B就是指NTC的B值，一般来说选择常用的B值，以防NTC缺货不好替换。

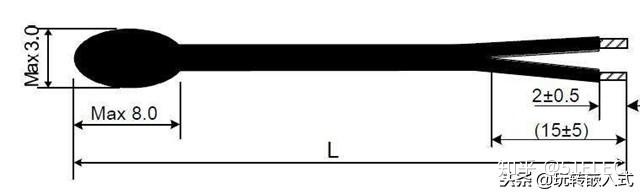

NTC-水滴型

NTC热敏电阻是低成本测温常用的解决方案，以上介绍在选用NTC时主要考虑的几个重要参数，欢迎大家指正批评。
