CAD剖面线使用教程：

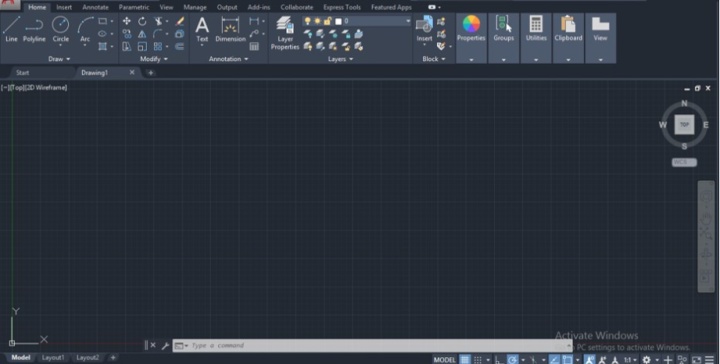

步骤1：在工作屏幕的顶部，有一个功能区，在该功能区中，我们有许多不同类型的选项卡，例如“主页”选项卡，“注释”选项卡，“视图”选项卡以及用于管理该软件中其他命令的其他选项卡，在此下方，我们有一个我们可以在其中看到当前工作的工作窗口，在该工作窗口下方有一些导航命令，用于在制作图纸时处理我们的工作。

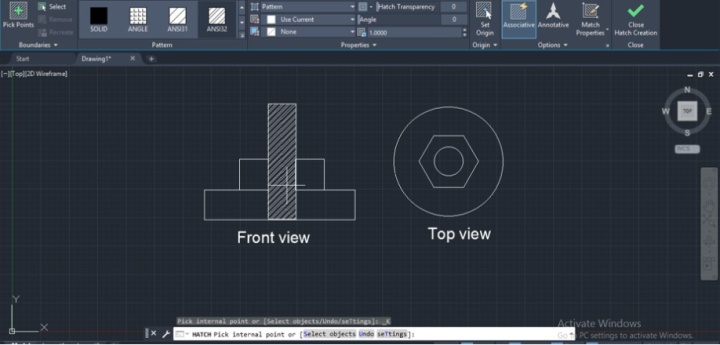

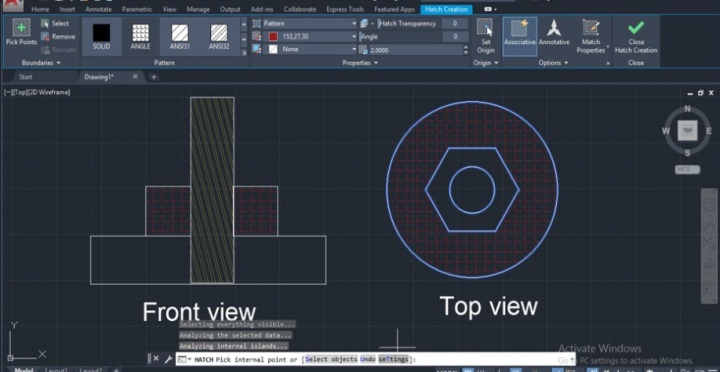

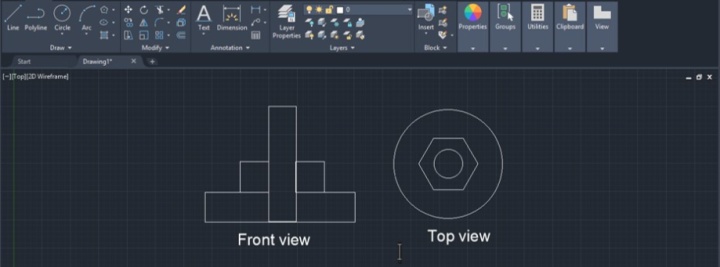

步骤2：现在让我们有一个在其上应用阴影的图形。我对这样的工程组件进行了正视图和俯视图。我想显示此组件的横截面，因此我将为此使用阴影线。

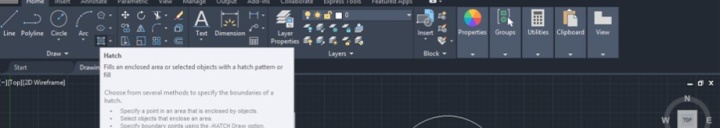

步骤3：现在单击“开始”选项卡“绘图”菜单中的“填充命令”，或者您可以按H按钮，然后按键盘上的“填充”命令的Enter按钮。

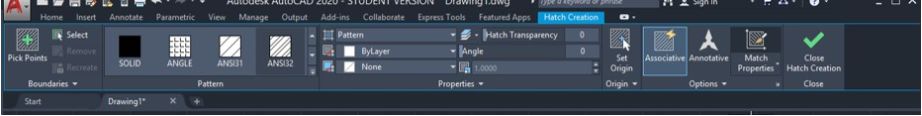

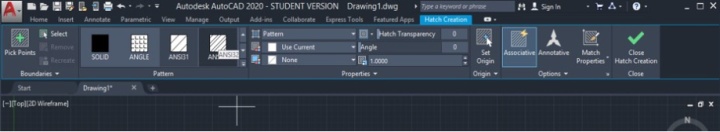

步骤4：执行hatch命令后，将在此软件的命令部分打开“剖面线创建”选项卡。从“图案填充”选项卡的“图案”选项卡中选择要应用于对象的图案填充的图案。

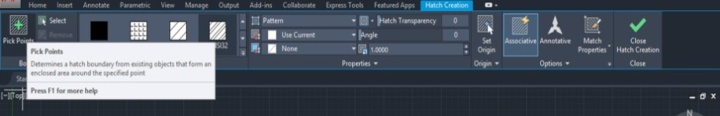

步骤5：现在，您可以通过两种方法在对象上应用阴影。我们将一一看到。首先，单击此“拾取点”图标。

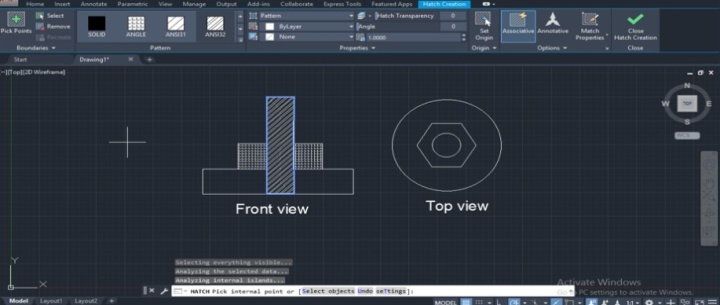

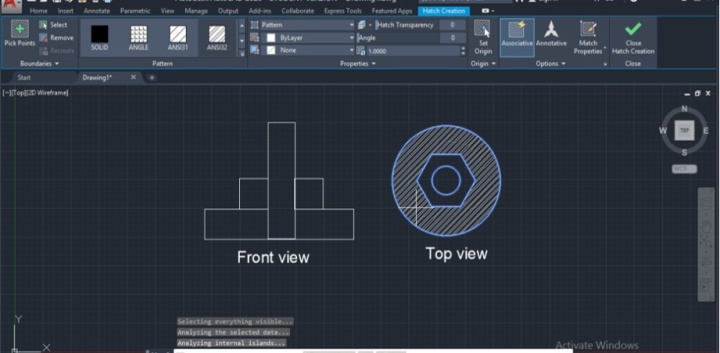

步骤6：现在，它将要求您选择要在其上应用图案填充的对象内的一个点，并且当您将光标移入该对象时，该图案填充的预览将对您可见，一旦在该对象内单击即可将应用于您的对象。

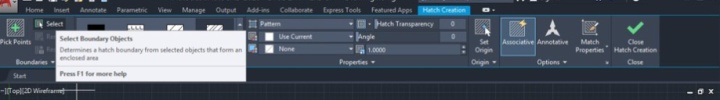

步骤7：第二种方法是选择，因此单击选择图标。

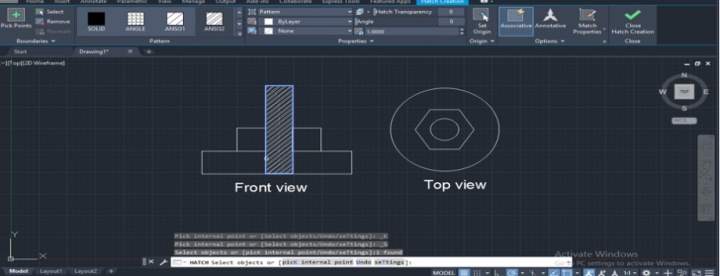

步骤8：然后它将要求您选择要在其上应用填充的对象的边界，当您单击边界填充时，将像这样在您的对象上应用。

步骤9：当您使用Select方法时，两种方法之间存在差异，然后它将覆盖所选对象边界内的所有部分。

步骤10：但是，如果使用“拾取点”方法，则它将仅对选定对象应用填充图案，并保留位于选定对象内部的对象。因此，您可以根据需要采取任何方法。

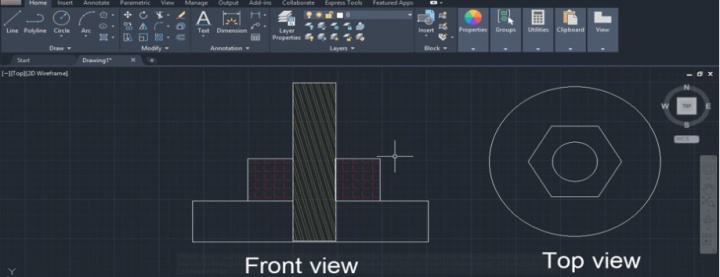

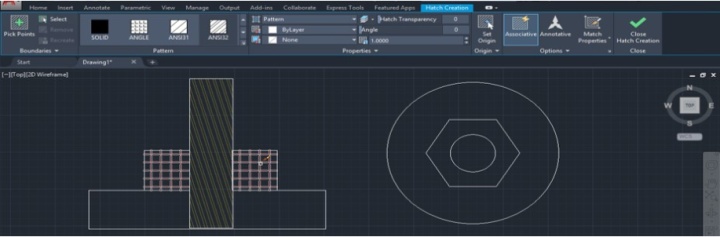

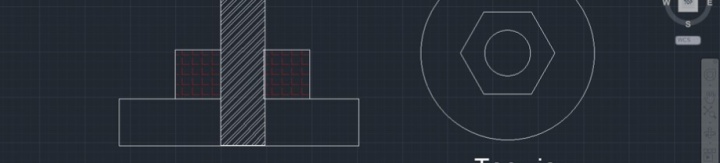

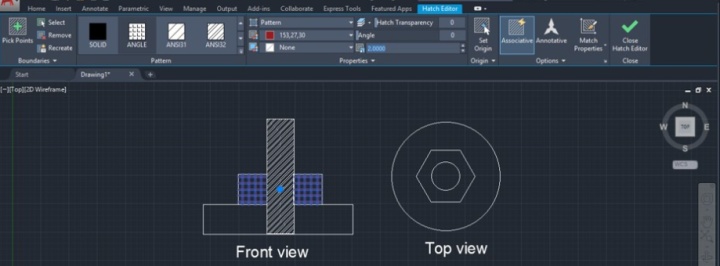

步骤11：您可以在不同对象上应用多个图案填充。要应用两种不同的填充图案，请使用与前面相同的方法将第一个图案应用到第一个对象上，然后退出命令，再次进入填充命令，然后将不同的填充图案应用到另一个对象上。

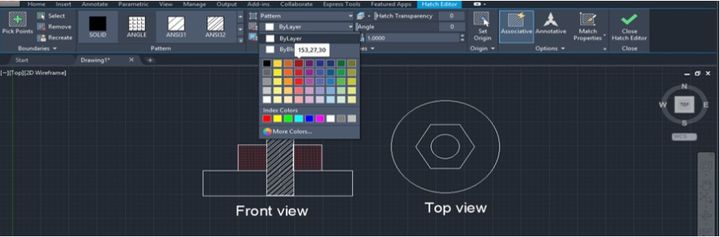

步骤12：您可以通过此选项更改剖面线的颜色。单击下拉箭头按钮，然后从此处选择所需的颜色，然后剖面线的颜色将更改为您选择的颜色。例如，我选择红色，则阴影线将变为红色。

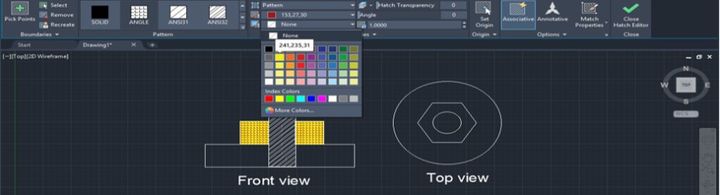

步骤13：您可以从该选项更改阴影线块的填充颜色，只需单击该选项的下拉箭头按钮，然后选择所需的颜色即可。我将选择黄色，然后填充图案的颜色将变为黄色。

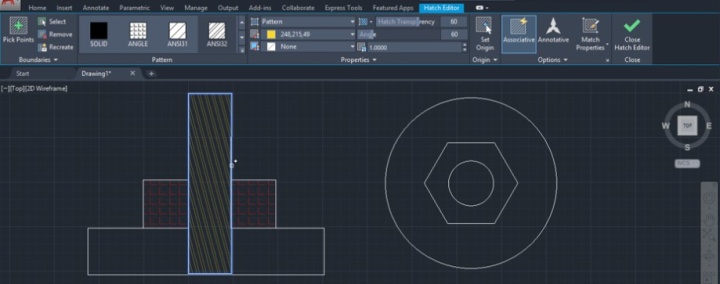

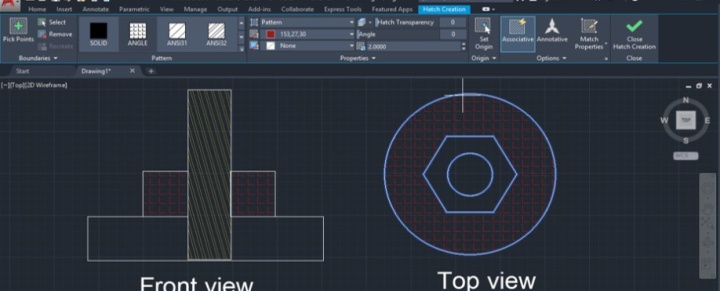

步骤14：如果要增加图案填充的密度，请增加图案填充的比例。您可以从此选项增加比例。例如，选择填充后，将值增加为2。

步骤15：然后，我的孵化块的大小将像这样增加。

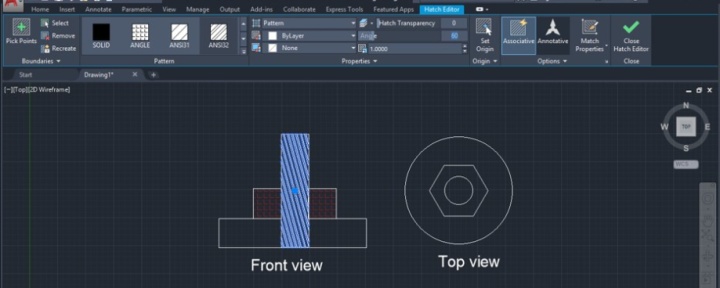

步骤16：您还可以更改图案填充的角度。要更改角度，请选择填充，然后在“角度”选项框中输入填充角度的值，然后将像这样更改填充角度。

步骤17：如果要降低阴影线的可见性，请在选择所需的阴影线后减小“填充透明度”选项的值。我将值更改为60。

步骤18：然后，我选择的舱口的可见性将像这样降低。

步骤19：如果要在图形的另一个对象上复制任何对象的已应用图案填充，请单击“匹配属性”选项的图标。

步骤20：然后通过单击选择要复制的图案填充。

步骤21：然后单击要在其上粘贴该图案填充的对象的边界。

步骤22：您可以在对对象应用填充时设置所有这些参数。只需单击填充命令的“设置”选项，该选项位于该命令的参数框中工作窗口的末尾。

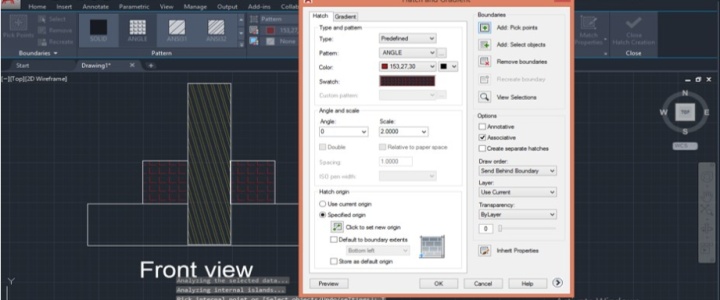

步骤23：单击此选项后，将打开“填充设置”框，如下所示。您可以在此框中进行所需的设置，也可以通过单击此框的“预览”选项卡来查看预览。

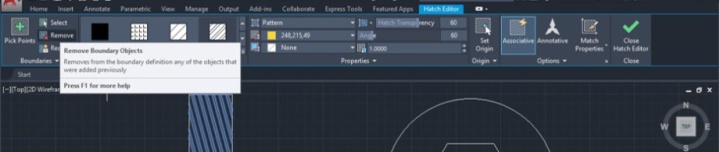

步骤24：如果要从图形中删除任何特定的阴影，请单击“剖面线创建器”选项卡上的“删除”按钮。

步骤25：然后单击要删除的舱口的对象的边界，然后按键盘的Enter键，您的舱口将从您的对象中删除。

这样，您可以在auto cad中使用阴影命令。
