工业机器人的控制柜介绍

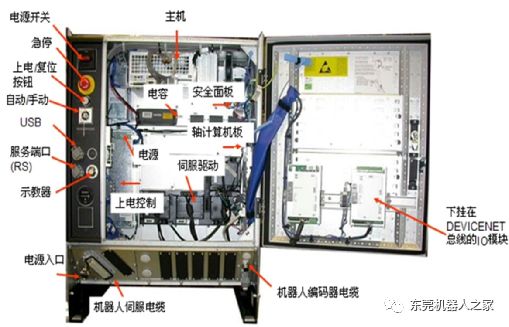

ABB机器人的控制系统称为IRC5系统,IRC5包含以下部件:主电源、计算机供电单元、计算机控制模块(计算机主体)、输入/输出板、Customer connections(用户连接端口)、FlexPendant接口(示教盒接线端)、轴计算机板、驱动单元(机器人本体、外部轴),下图为ABB标准控制柜介绍。

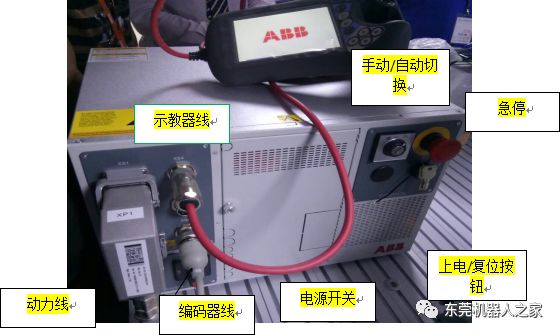

下图为ABB紧凑型控制柜介绍
ABB工业机器人示教器介绍

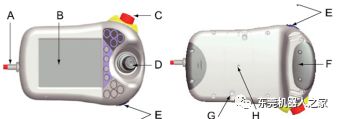

(1)示教器外观与按键认知见下图:
A | 连接器 |
B | 触摸屏 |
C | 紧急停止按钮 |
D | 控制摇杆 |
E | USB端口 |
F | 使能按钮 |
G | 触摸笔 |
H | 重置按钮 |
A-D | 预设按键1-4,可用户自定义功能。 |
E | 选择机械单元 |
F | 切换运动模式,重定位或线性 |
G | 切换运动模式,轴1-3或4-6 |
H | 切换到增量模式 |
J | step backward(步退)按钮 |
K | Start (启动)按钮 |
L | step Forward(步进)按钮 |
M | Stop(停止)按钮 |
