Tableau有维度与度量两个分类，维度一般为字符型格式，度量则为数字型格式。

绘图时，可将维度标签与度量标签拖拽进行列或者标记进行图形绘制。

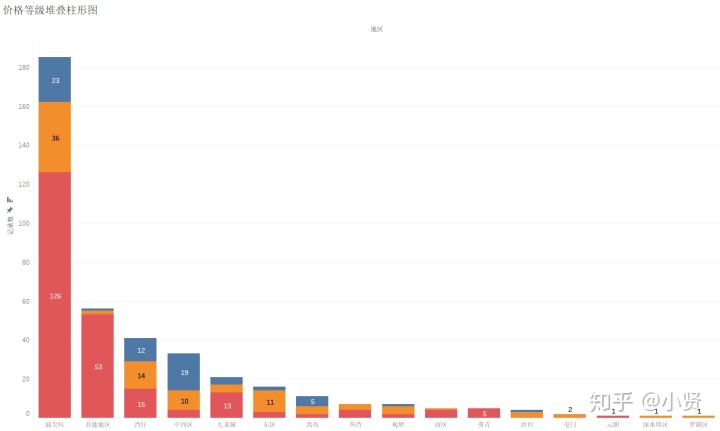

1、直方图、折线图、堆叠柱形图

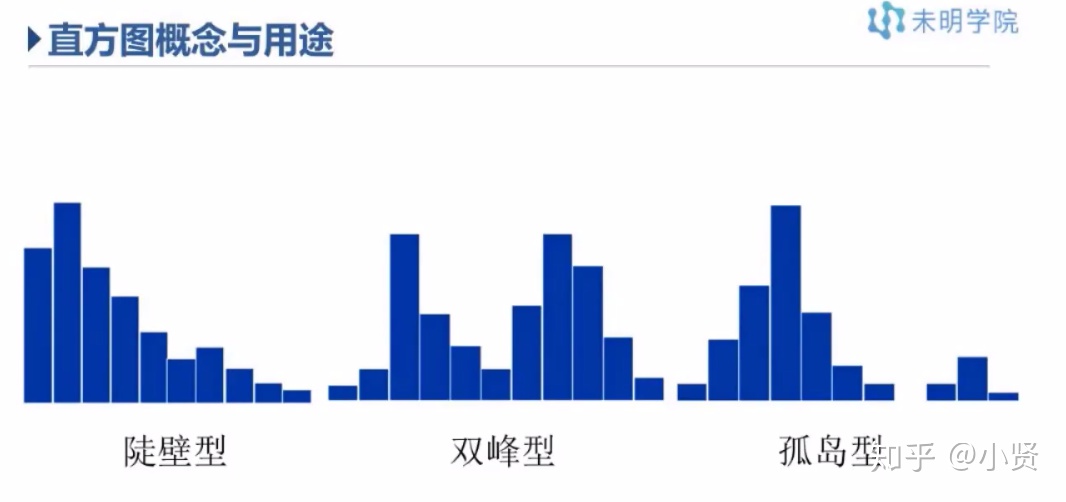

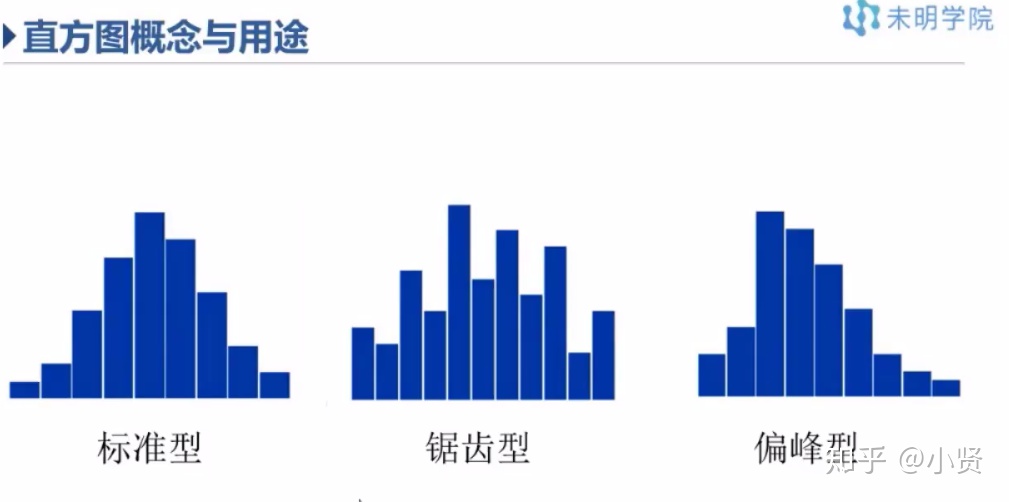

直方图呈现数据的分布情况

直方图只能是竖直的

数据前处理

拆分名称

工作表与数据源的显示与隐藏同步

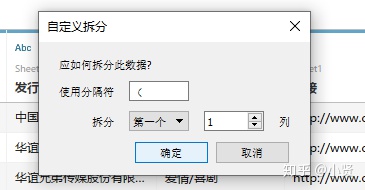

拆分，保留至第一个括号前

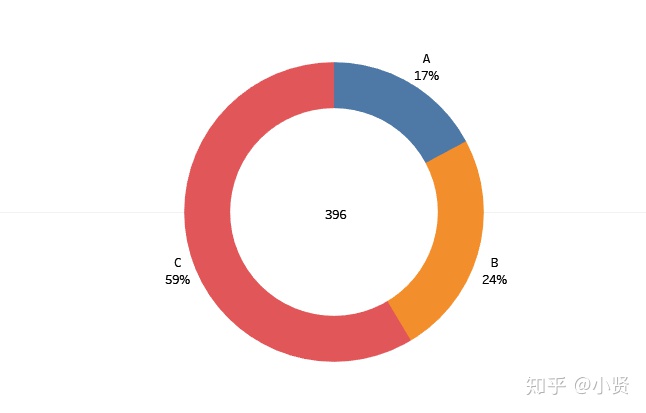

2、饼图、环形图

先有饼图再有环形图

最小值的记录数（为了让两个饼图同心）—做换图

3、基本表、树形图、气泡图、词云

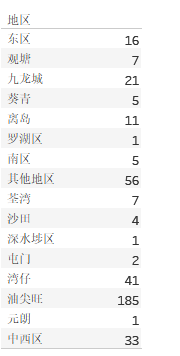

基本表

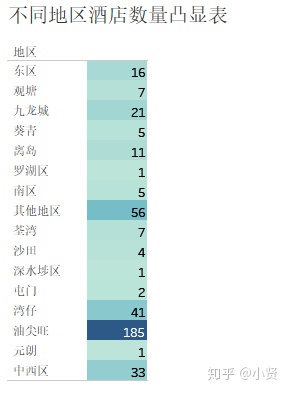

凸显表—智能表——凸显表

将地区拖拽进行列，记录数拖拽进标签和颜色，可以通过智能图表或者手动设置图表显示。

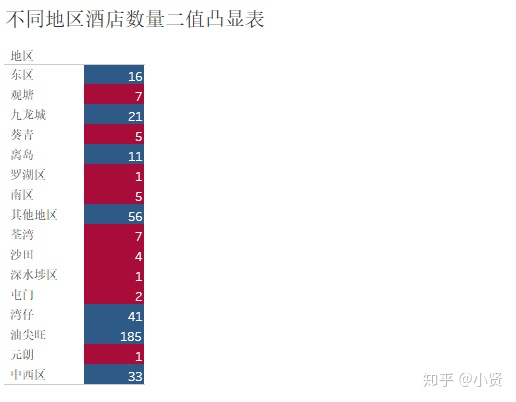

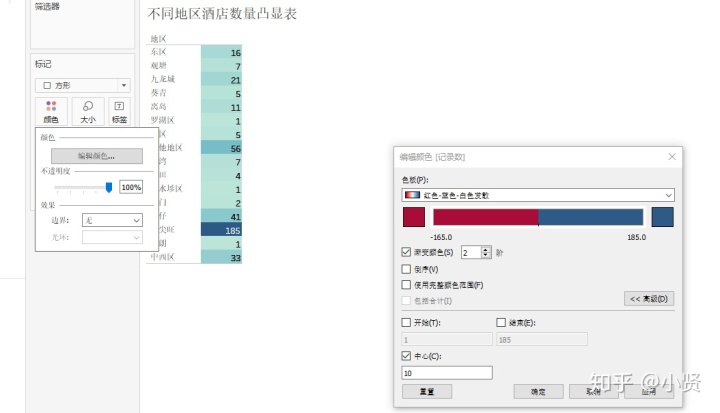

二值凸显表 —— 渐变颜色二阶 —— 中心（分阶数量）

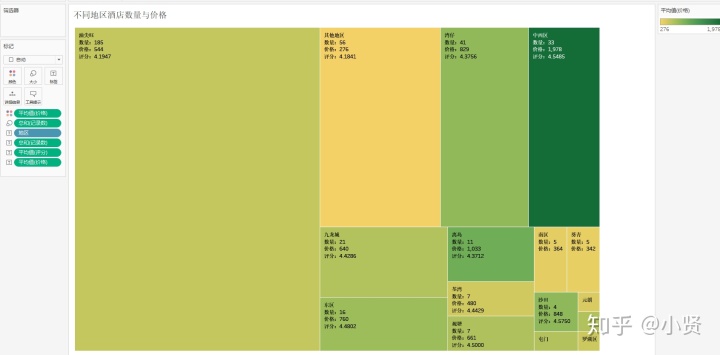

树形图——智能表（一般选用对比度明显的颜色）

将地区、记录数、价格、拖拽进相应的标记，图形自动。

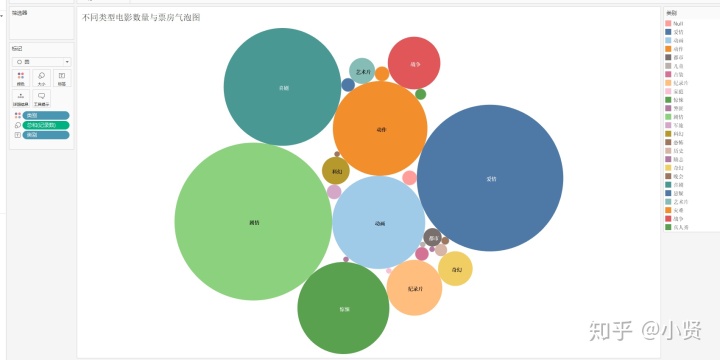

气泡图：

将类别，记录数进相应的标记，图形改为圆形。

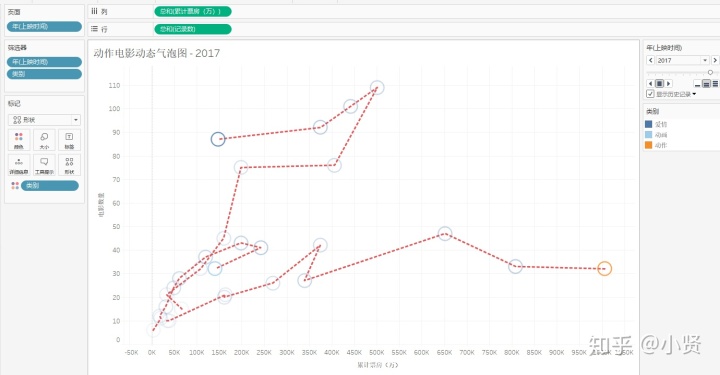

动态气泡图：

制作动态图，要将维度值拖拽进页面选项中，行列，拖进相关内容。

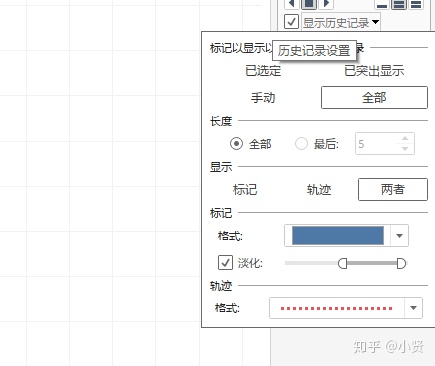

在显示历史记录中可以显示轨迹和历史点。

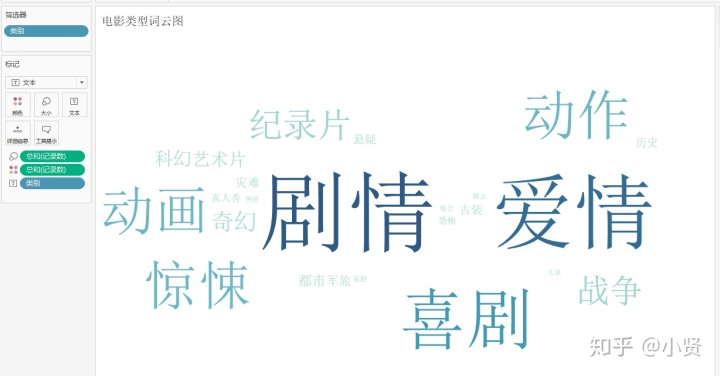

词云

先绘制气泡图，在标记中将形状改为文本。

4、标靶图、甘特图、瀑布图

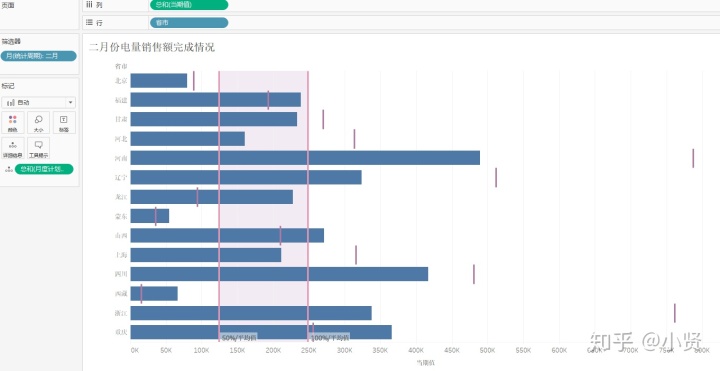

标靶图——实际值与计划值

在条形图中加参考线，辅助分析——右键坐标轴即可增加参考线或者参考区间

甘特图

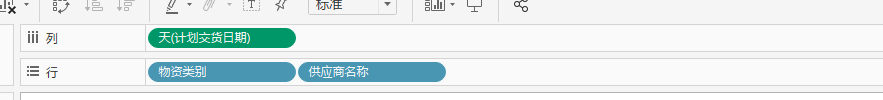

蓝色月份的为维度

甘特图的概念和用途

甘特图（Gantt chart）又称为横道图、条状图(Bar chart)。其通过条状图来显示项目，进度，和其他时间相关的系统进展的内在关系随着时间进展的情况。

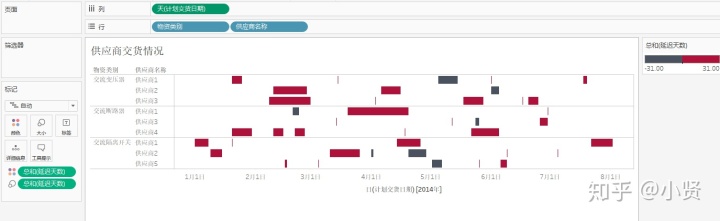

通过计算字段，计算实际交货日期与计划交货日期的差值即可的延迟天数，将延迟天数拖拽进大小和颜色字段，可以明显看出不同供应商品、供应商的延迟时间长短，为负则为提前交货。

瀑布图

先利用行列值绘制利润条形图，按序排列。在标记中将图形改为甘特图

然后将利润通过计算字段改为负利润-长方形高度，然后拖入标记中的大小，即可得出不同商品的盈亏图，以及最终的盈亏总和。

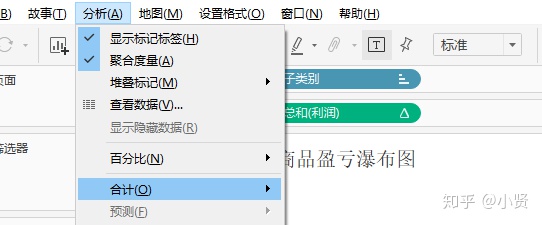

可以在分析中的合计添加汇总列。

进阶段

5、数据集合并、符号地图、智能图像、插入自定义形状、仪表板设置

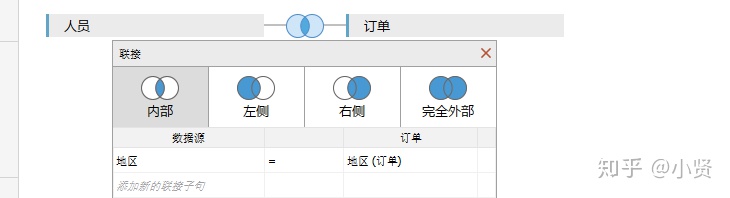

数据集合并

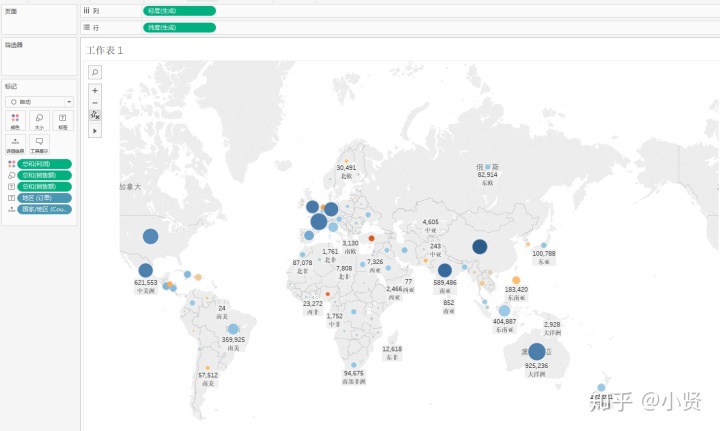

符号地图

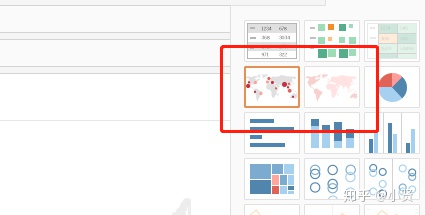

点击地图拖入面板可生成地图，也可拖拽经纬度

智能图像

智能图像绘制的要求、推荐的图像

插入自定义形状

开始菜单-搜索tableau所在位置-所在位置-回退至上一文件夹-点开deflauts-Shapes-新建文件夹-拖入PNG格式图像——重新打开软件即可显示图标

仪表板设置

大小的设置、可以插入网页 文字 图表 图片、平铺 OR 浮动、布局的调整

6、填充地图、多维度地图、混合地图

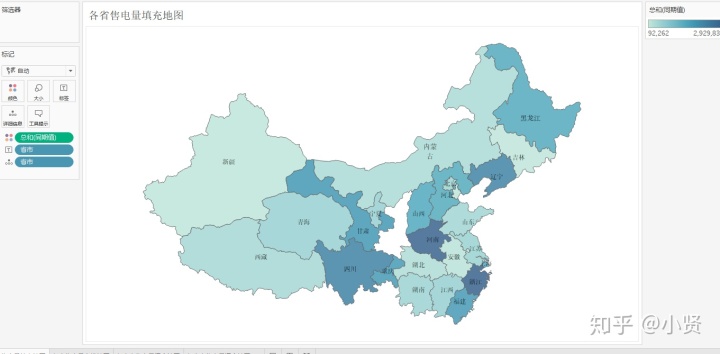

填充地图

使用当期值或者同期值填充颜色

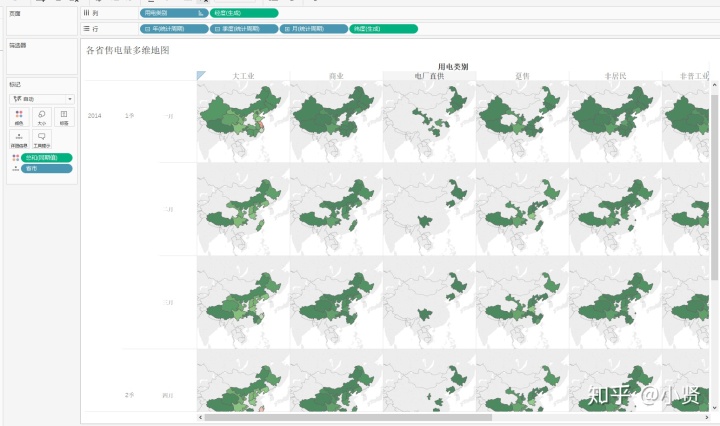

多维度地图

根据时间-年/季度/月作为统计周期（选择加号可以展开）再根据类别做分类

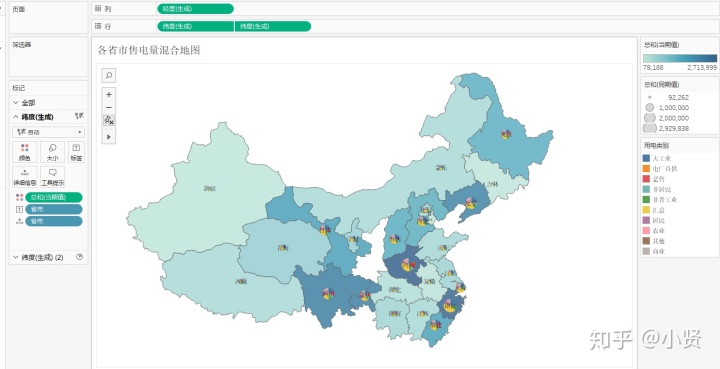

混合地图

制作两个相同地图双轴叠加后进行调整得到混合地图。
