cad能整体比例缩小吗_CAD中两个缩放的不同及其各自的应用

CAD中有两个缩放，一个是视图的缩放，一个是图形大小的缩放，两个缩放完全不一样，其区别和各自的应用如下所示：

1、两个缩放的区别：

(1)定义不同:

视图缩放是在不影响图形大小情况下感官上的缩放，如黑板上的字，坐前排和坐后排的同学看过去时效果是不一样的，坐前排同学离黑板较近看的较清楚，坐后排的同学感觉黑板上的字太小看不清楚，其实黑板上的字就是那么的大，写完后从未改变过大小，也改变不了大小。这个同样适合CAD软件中，想看清楚图纸某部分，可以采用视图缩放，把图形拉近来看，但图形真实大小未发生变化，只是视觉放大而已。

图形大小的缩放则是原地整体放大、缩小图形，如楼梯详图中，即是在建筑平面图中截出楼梯部分进行编辑后，整体放大一倍，如原先建筑平面图的绘图比例是1：100，现在的楼梯详图的绘图比例即是1：50。

(2)打开方法不同:

视图缩放打开方式有两种，分别为菜单“视图”/“缩放”/“全部”，和命令栏输入“Z/A/”；图形大小的缩放打开方式有三种，分别为菜单“修改”/“缩放”、命令栏输入“SC”和工具按钮三种方式。

(3)修改效果不同:

视图缩放只是视觉上的缩放，但真实大小未发生变化，图形大小的缩放是整个图形大小的缩放。如一根100毫米的水平直线采用视图缩放可让直线占满整个绘图区域的水平方向，但真实长度还是100毫米，若采用图形大小的缩放，放大2倍后就会让这条水平直线从原先的100毫米长度变为200毫米。

2、两个缩放的应用：

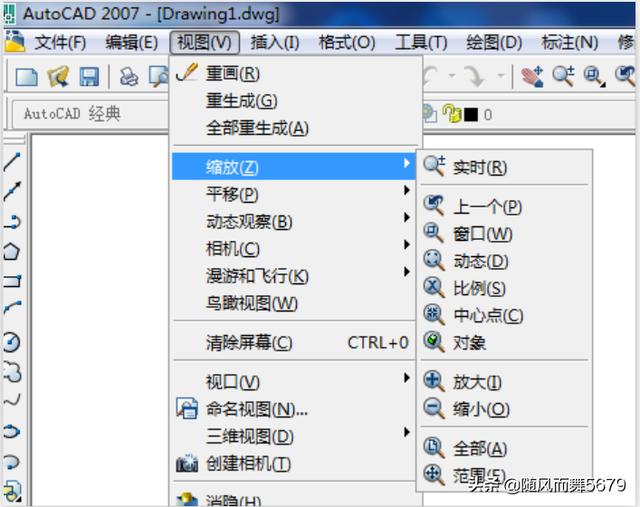

视图缩放可以应用在当图形不能缩小而卡在某一个大小范围时(采用Z/A/，“/”表示空格)，可以应用在想单独显示某个窗口下的图形时(Z/W)，可以应用在想显示某一个范围时的图形(Z/E)等等，如下图所示的各识图缩放方法对应的视图缩放命令按钮：

视图缩放各打开方法的应用

图形大小的缩放应用在等比例缩放中，如建筑详图中，整体放大、缩小某一个倍数关系，但是在使用中要注意创建块，否则尺寸标注数值也会整体放大、缩小。
