昨天小年，小年一过，年越来越近了。之前一直没感觉，看着周围的店铺逐渐关了门，才发现真的马上就要过年了。恰逢最近刚好放寒假，太多人排着队的要上课。反馈最多的其中有一个知识点——电学实验。想到很快高考的脚步也近了，对于高二的学生来说，电学也必将是个绕不过的点。索性今天趁机将电学实验部分整理一下。今天，先说明第一个重要实验——测小灯泡的伏安特性曲线

一、测小灯泡伏安特性曲线（伏安法测小灯泡电阻）

1、电路图基本画法
所有的电路图都是按照以下的基础图演变而来。按照滑动变阻器的接法不同分为：分压式、限流式按照电流表的接法不同可以分为：内接法、外界法。
两两组合可以分为以下4种图像：

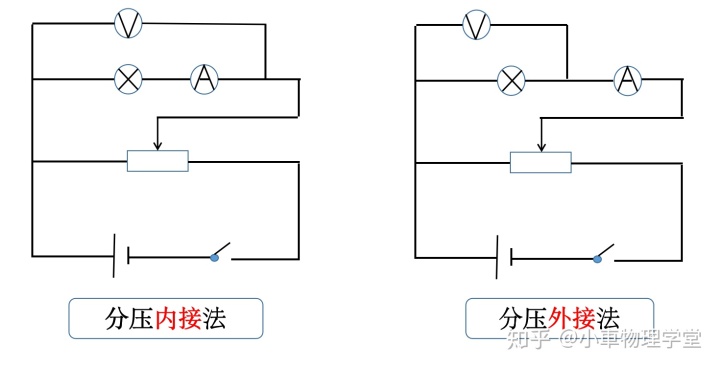

a、分压式接法（2种）

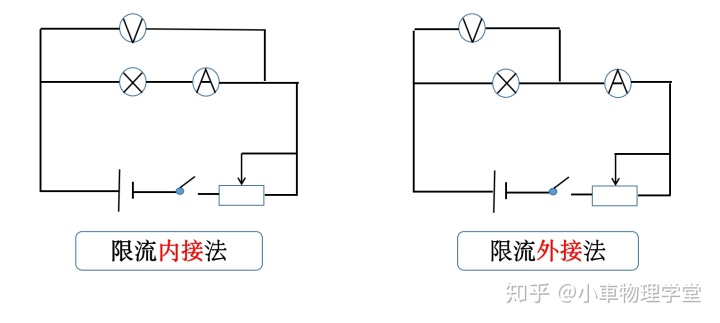

b、限流式接法（2种）

二、做题过程中如何选择仪器

实验仪器的选择一般遵循3个原则：安全性原则，精确性原则，方便性原则。

安全性原则：
各种电表都有量程，用电器和电源有最大功率或电流。
选择电表时应考虑其量程不小于用电器的最大允许电流或电压。
此外，电路中的控制器材（如滑动变阻器、保护电阻）能将电压、电流控制在安全范围内。精确性原则：
电表的量程不是越大越好。
如：电压表、电流表测量时，应使指针在1/3至满偏的范围内。指针偏转过小容易引起误差。方便性原则：
实验时候要调节方便，易于操作。
比如：小阻值滑动变阻器，在移动滑动触头时，电流、电压几乎与滑动距离成线性关系。
大阻值滑动变阻器，在移动触头时候，刚开始用电器上电压几乎不变，过了某个位置突然增大，不利于操作。

（1）电源的选择——安全，可行性原则
一般根据待测电阻的额定电流或额定电压选择符合需要的电源。

（2）电表的选取：
1、利用额定值判断：电表的量程应该大于用电器的额定值
2、根据电源电动势判断：利用电动势和待测电阻估测电路中最大电流或电压。
3、测量时候指针偏转应大于量程1/3，这样可减少误差。
4、两种电表量程接近，选择内阻较大的电压表，这样电压表分流造成的误差较小。
选择内阻较小的电流表，减少电流表的分压造成的误差。

（3）滑动变组器的选择
1、在满足实验要求的前提下选用总阻值较小的变组器，以满足调节方便。

三、如何选择电流表的内外接法

两种方法：相对阻值比较法或者试触法

相对阻值比较法：
当

时候，

为小电阻，用电流表外接法。

当

时候，

为大电阻，用电流表内接法。

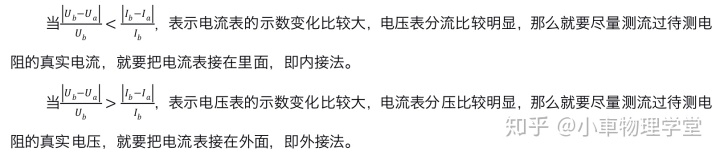

试触法：

当待测电阻的阻值未知时候，可采用试触法。

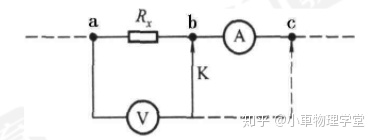

如上图所示，电压表在b端读数为

在a端读数为

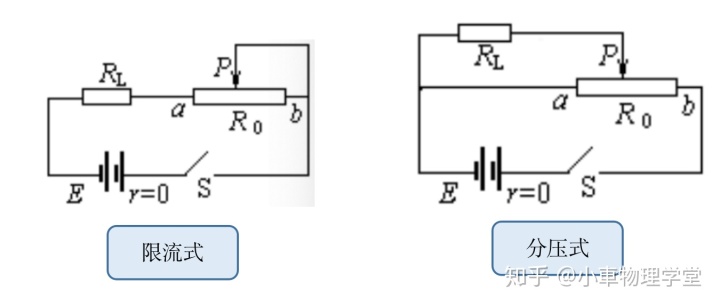

四、如何选择电阻器的分压还是限流接法

滑动变组的两种接法中：分压式接法电表变化范围大，限流式接法比较节能。一般能用分压就用分压式接法

限流式接法测量电路不要求电表从0开始变化，只是小范围测量。

若题目中出现以下要求，则必须要用分压式接法：
1、要求尽可能多的测机组数据、或者要求电表的示数从0开始变化。
2、当用电器的电阻大于滑动变阻器的最大阻值时，且要求多测几组数据时。
3、当用电器的电阻远小于滑动变阻器的最大阻值时，为使电流明显变化。
4、若用限流式接法，电路中的电流或者电压超出电表量程时候。

五、误差分析

其实记住结果就好：
内接法测量值比真实值偏大，原因就是：电流表分压。
外接法测量值比真实值偏小，原因就是：电压表分流。总结一个口诀：大内偏大，小外偏小。

六、关于测伏安特性曲线与电表改装结合的问题

有的题目中给出的电表量程不符合，但是同时给出一个量程很小的电流表（几百毫安左右），同时给出一个定值电阻。————以上情况有非常可能需要改装电压表或者电流表，有时候两则会都需要改装，具体的情况需要根据以上用电器的量程选择原则判断后，在进行判断。

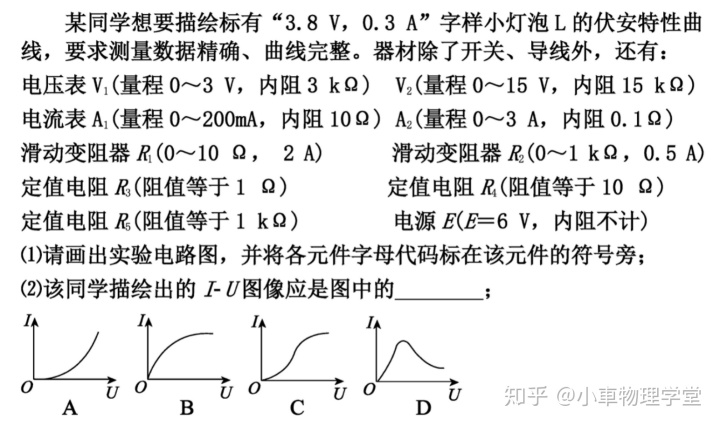

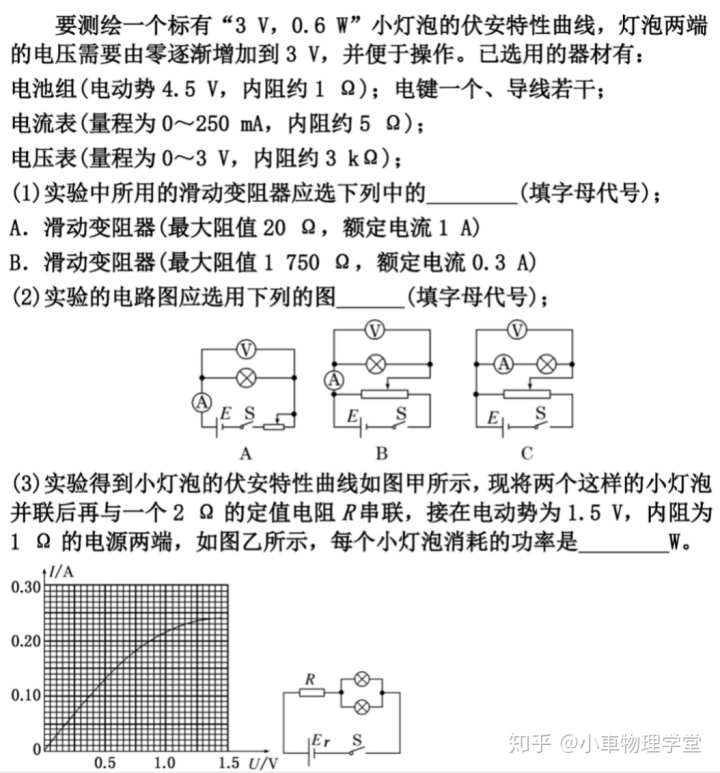

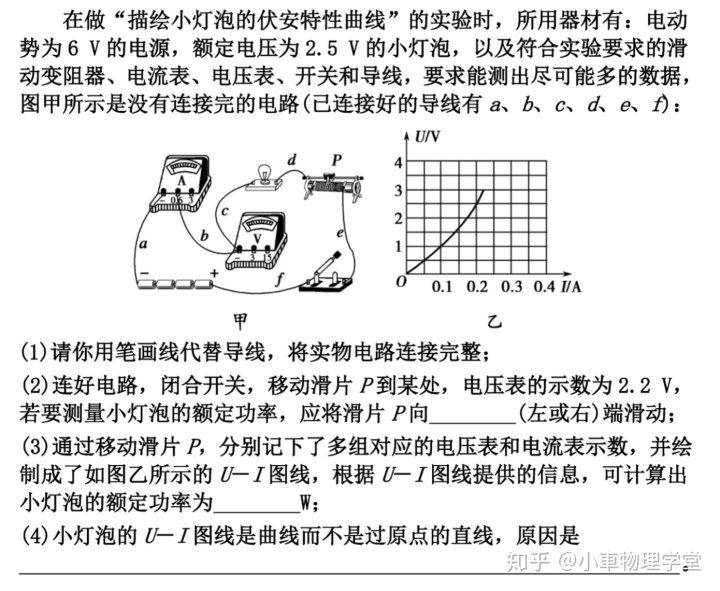

七、练习

以上就是本章节的内容，希望大家能够在看完知识点的情况下，完成对应的练习，这样才能真正掌握。同时也希望大家能够多多转发、多多点赞，多多支持！
